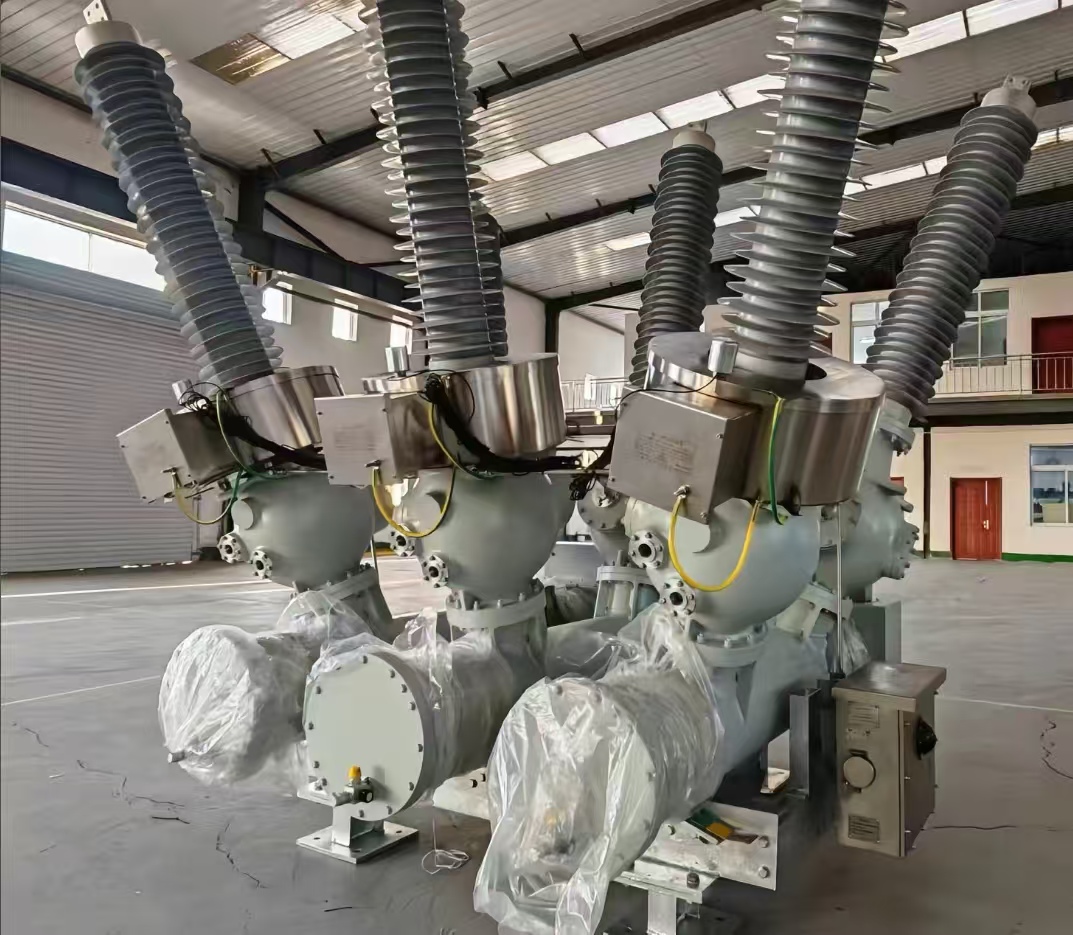

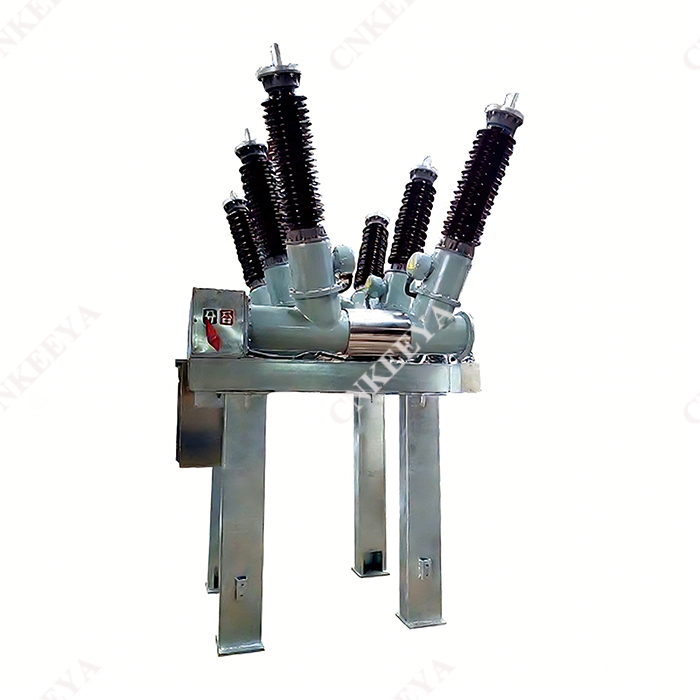

ZCW□-72.5(126.5)/L Type open schakelinrichting

ZCW□-72.5(126.5)/L Type open-type schakelinrichting is een complete set elektrische combinatieapparatuur die lucht als externe isolatie gebruikt en SF6-gas als boogblusmedium. De besturing en bescherming van 72,5KV transmissie- en distributiesystemen voor driefasige wisselstroom kunnen ook worden gebruikt voor het aansluiten van stroomonderbrekers en het openen en sluiten van condensatorbanken. Geschikt voor stedelijke onderstations, bedrijfsonderstations en bergachtige onderstations met krap landgebruik.

 structurele kenmerken

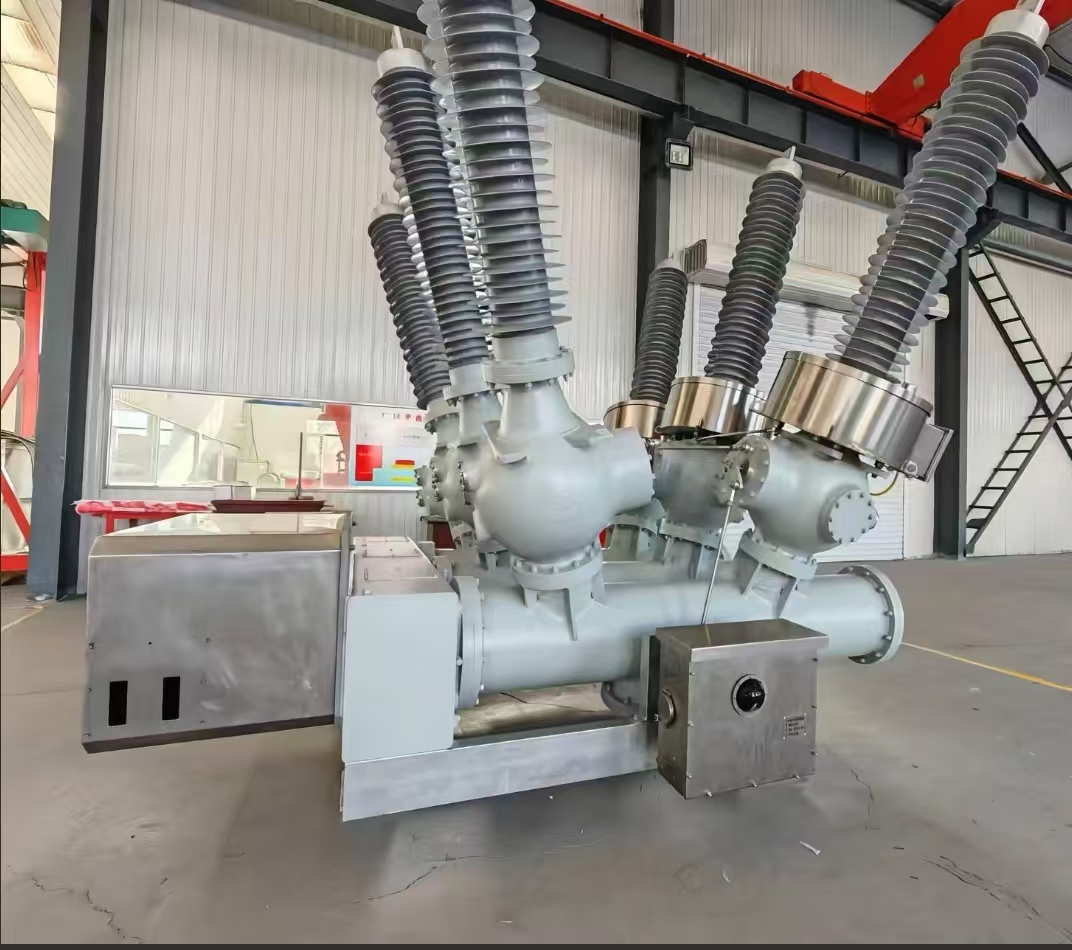

 Combineer op organische wijze stroomonderbrekers, scheidingsschakelaars, aardingsschakelaars, stroomtransformatoren, rails en andere componenten op een geaarde stalen structuurbeugel, wat resulteert in een compacte structuur. Het beslaat slechts 30% -50% van de ruimte van het gesplitste type en heeft duidelijke kenmerken zoals het besparen van land en het verlagen van projectkosten.

 Het hele interval wordt in de fabriek geprefabriceerd, geassembleerd en gedebugd voordat het de fabriek verlaat, en als geheel naar de installatielocatie getransporteerd, waardoor de installatiecyclus aanzienlijk wordt verkort.

 Door gebruik te maken van volledig gevalideerde, hoogwaardige boogbluskamers en scheidingsschakelaars, met minimaal onderhoud en hoge betrouwbaarheid.

 Voor de zelfdragende rail die in de scheidingsfabriek is geprefabriceerd, hoeven gebruikers de structuur niet te repareren.

 Flexibele indeling en inzetbaar voor diverse bedradingsmethoden.

 De stroomonderbreker kan worden verlaagd voor onderhoud of vervanging in zijn geheel, en de stroomuitvaltijd kan worden verkort tot minder dan 3 uur als gevolg van een defect aan de carrosserie.

\

 Bestelinstructies

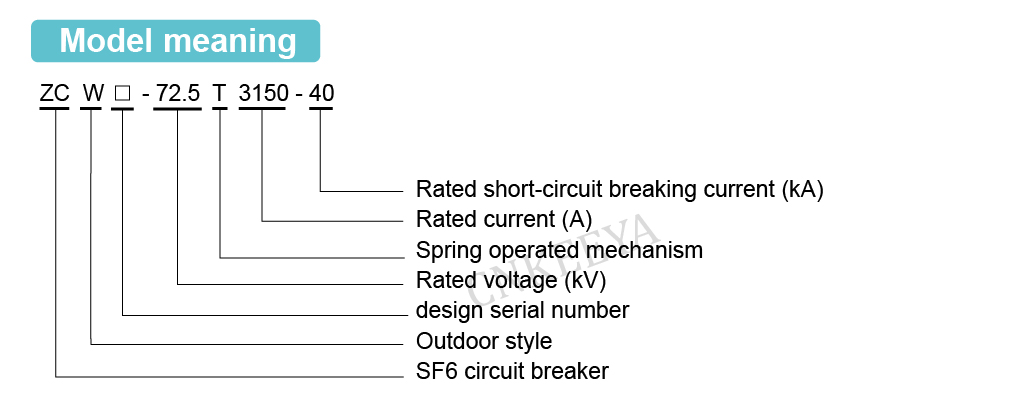

 Model en specificaties van stroomonderbrekers;

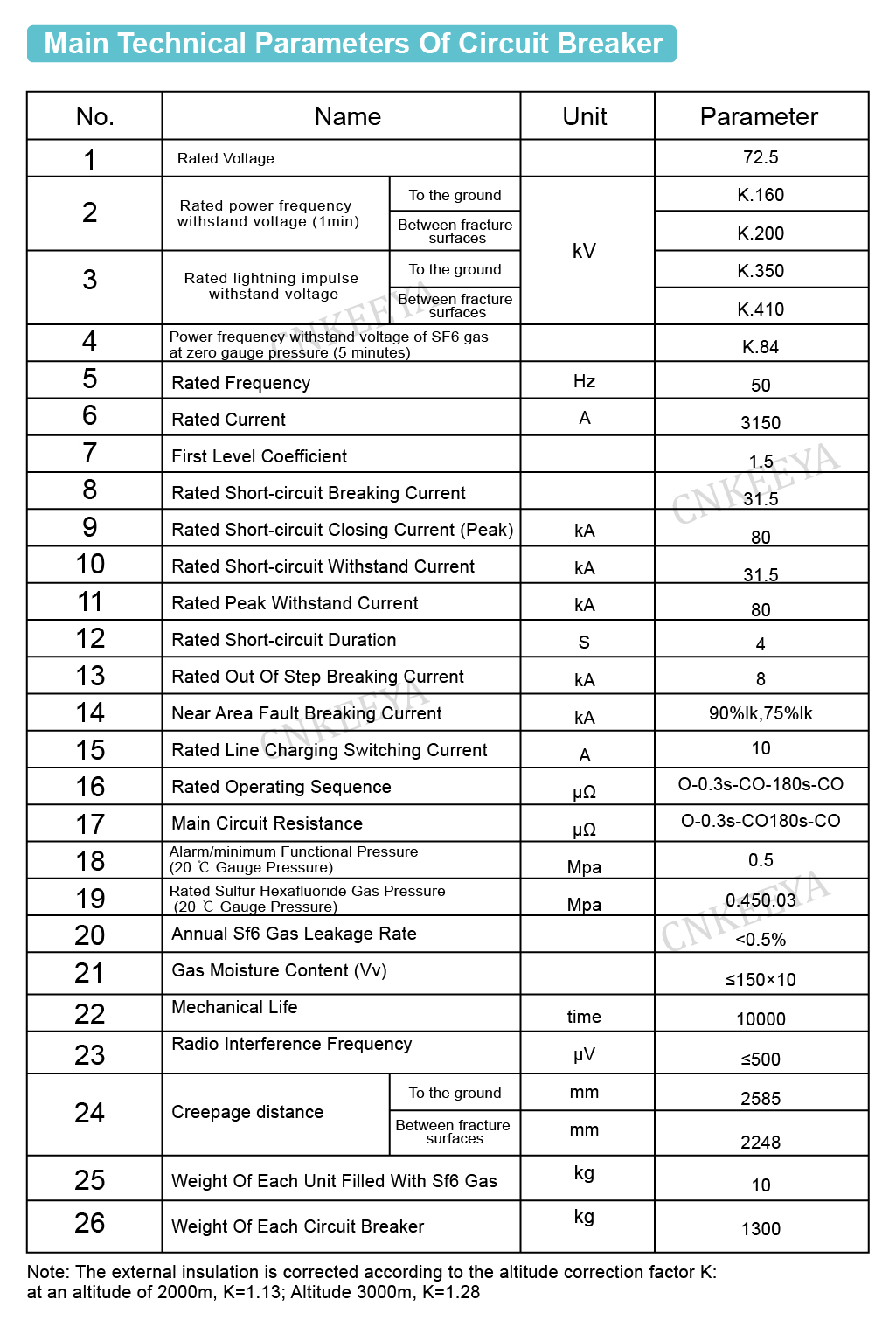

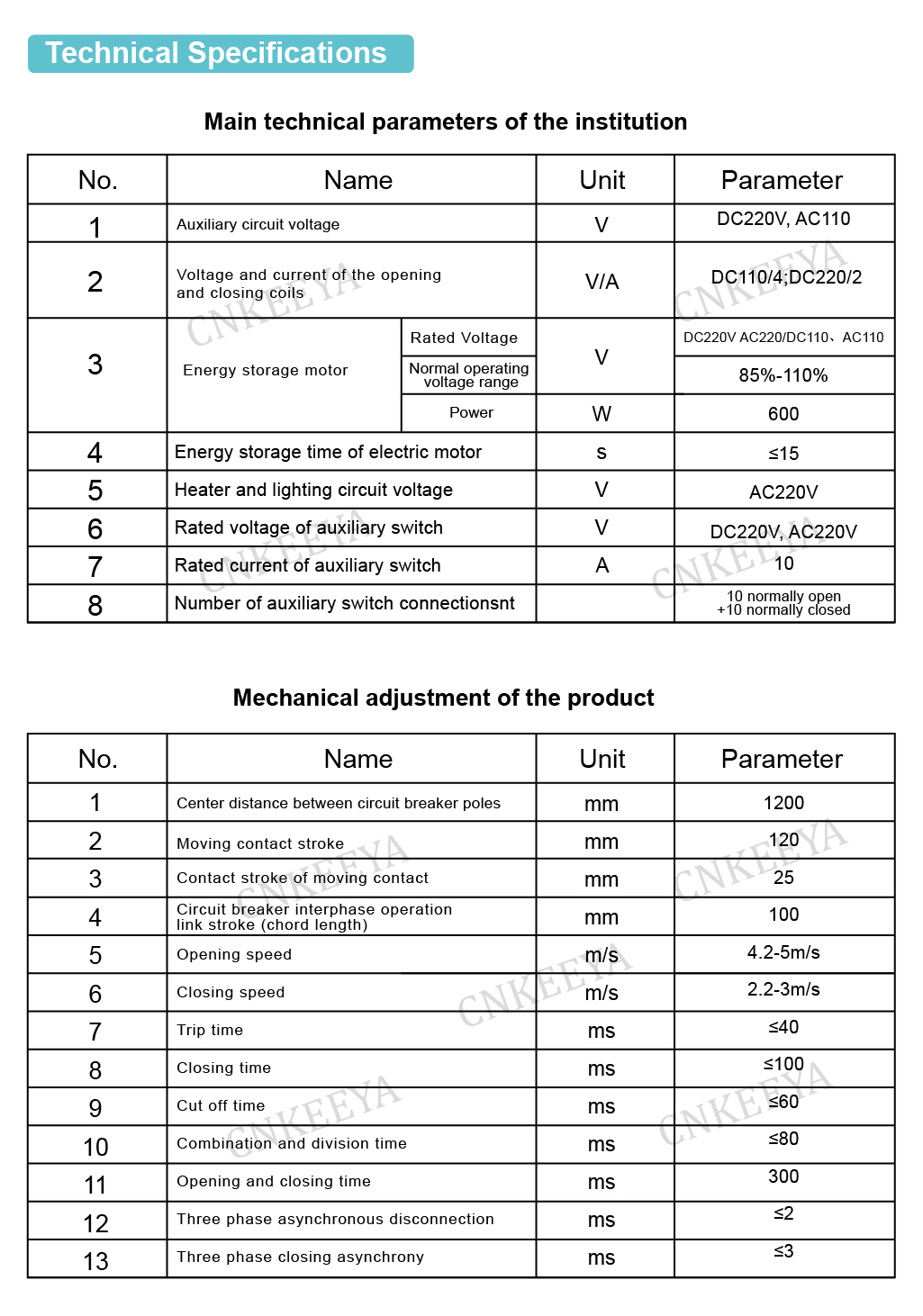

 Nominale elektrische parameters (spanning, stroom, breukstroom, enz.); Nominale elektrische parameters van het stuurcircuit (nominale spanning van de energieopslagmotor, nominale spanning van de openings- en sluitspoelen) gebaseerd op omgevingsomstandigheden zoals temperatuur, hoogte en vervuilingsniveau;

 De namen en hoeveelheden van de benodigde reserveonderdelen, gespecialiseerde apparatuur en gereedschappen (afzonderlijk te bestellen);

 De bedradingsrichting van de terminal tegelijk.
