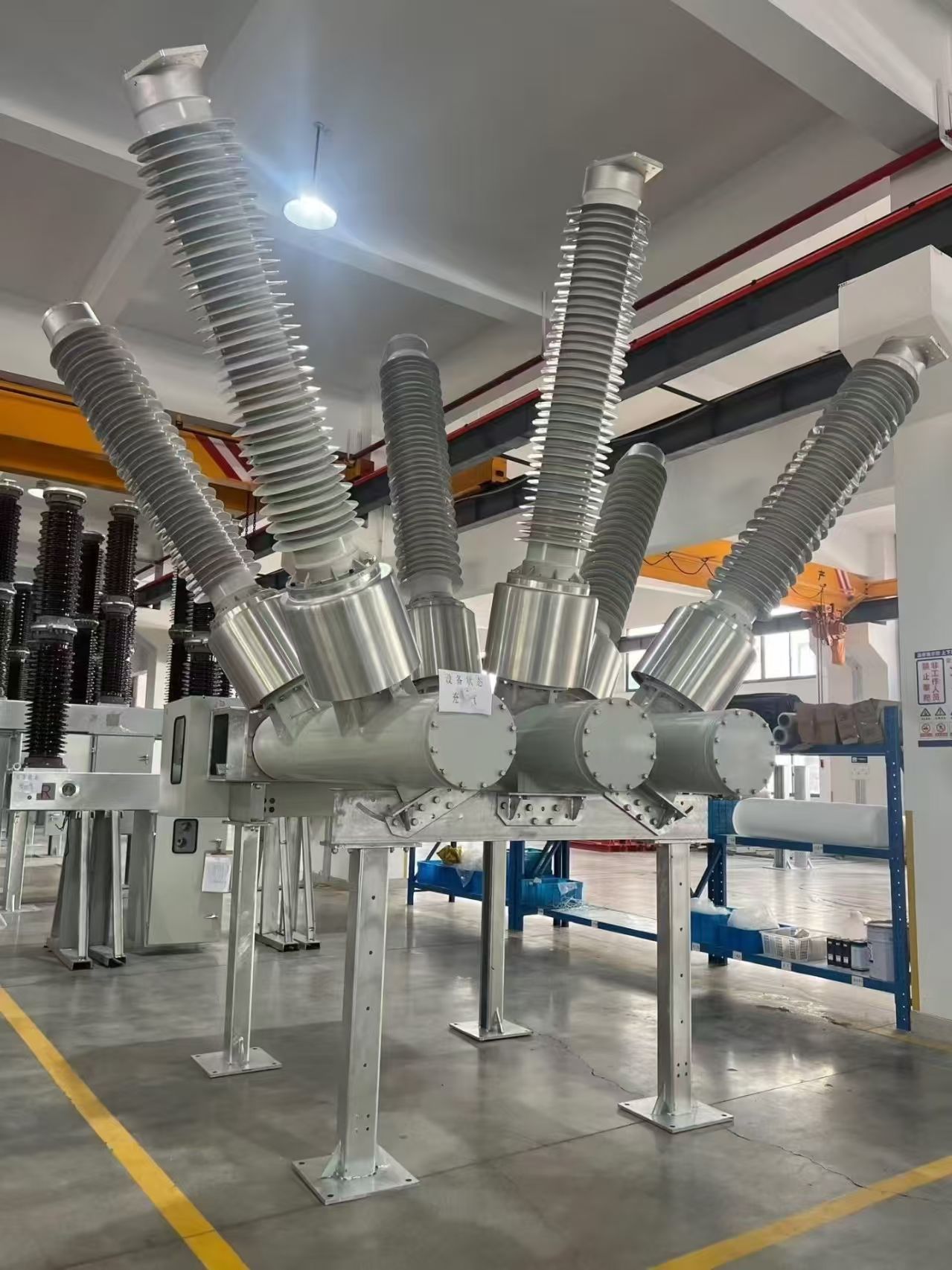

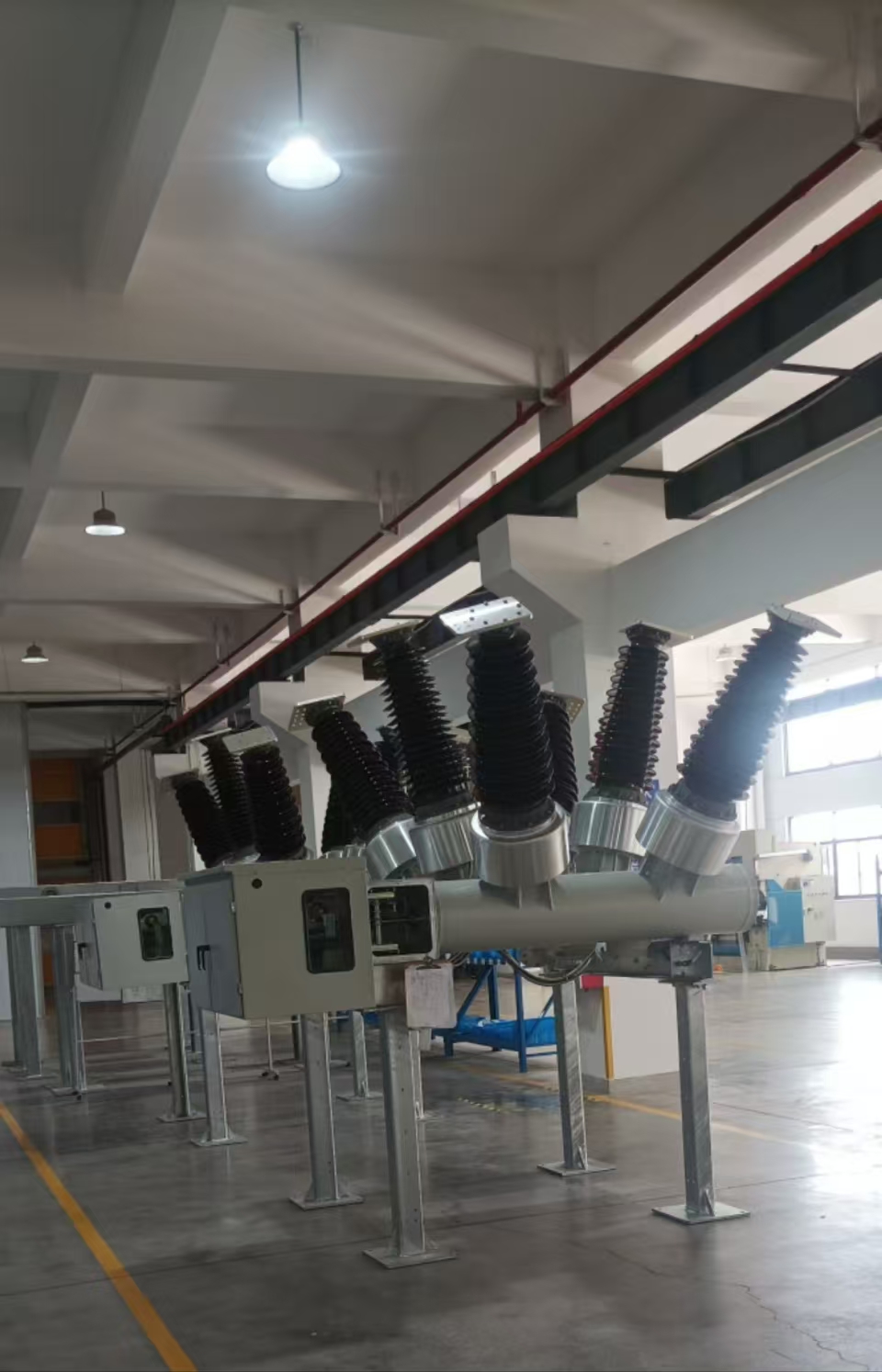

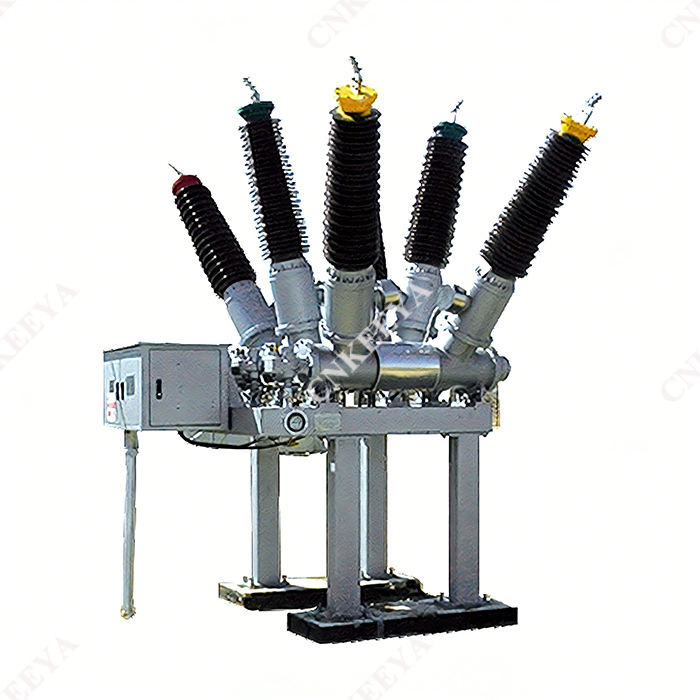

LW36-126/T3150-40 AC SF₆ tankstroomonderbreker met hoge spanning

 Overzicht

 LW36-126/T3150-40 Hoogspannings AC SF₆ tanktype stroomonderbreker en stroomtransformator samen, en de boogdovende kamer is horizontaal geïnstalleerd in een geaarde behuizing van aluminiumlegering, uitgerust met een veerbedieningsmechanisme van het CT26-type. Het gebruikt minder componenten, heeft een eenvoudige en compacte lay-out en is over het algemeen stevig en duurzaam, en voldoet aan de eisen van olievrije schakelaars. Het heeft uitstekende mechanische eigenschappen en hoge betrouwbaarheid. Alle belangrijke componenten worden verwerkt door CNC-apparatuur en bewerkingscentra, en de lagers zijn gemaakt van merklagers (zoals IKO, INA, SKF, enz.), met een mechanische levensduur tot 10.000 keer. Het is geschikt voor hoogspanningsschakelaars buitenshuis met driefasige AC 50 Hz en kan worden gebruikt voor de besturing en bescherming van 72,5 (126) kV transmissie- en transformatiesystemen; Het kan ook worden gebruikt voor het aansluiten van stroomonderbrekers en het openen en sluiten van condensatorbanken.

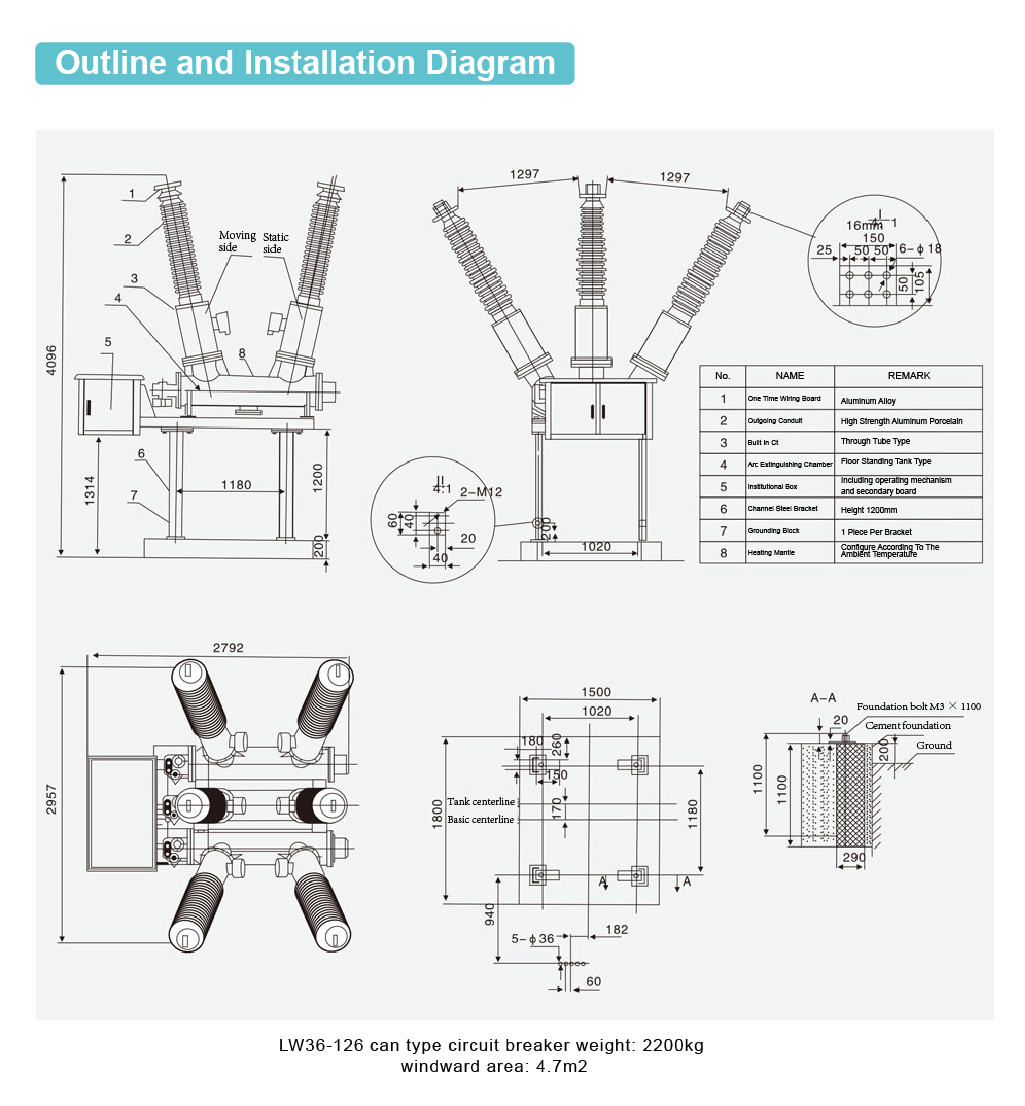

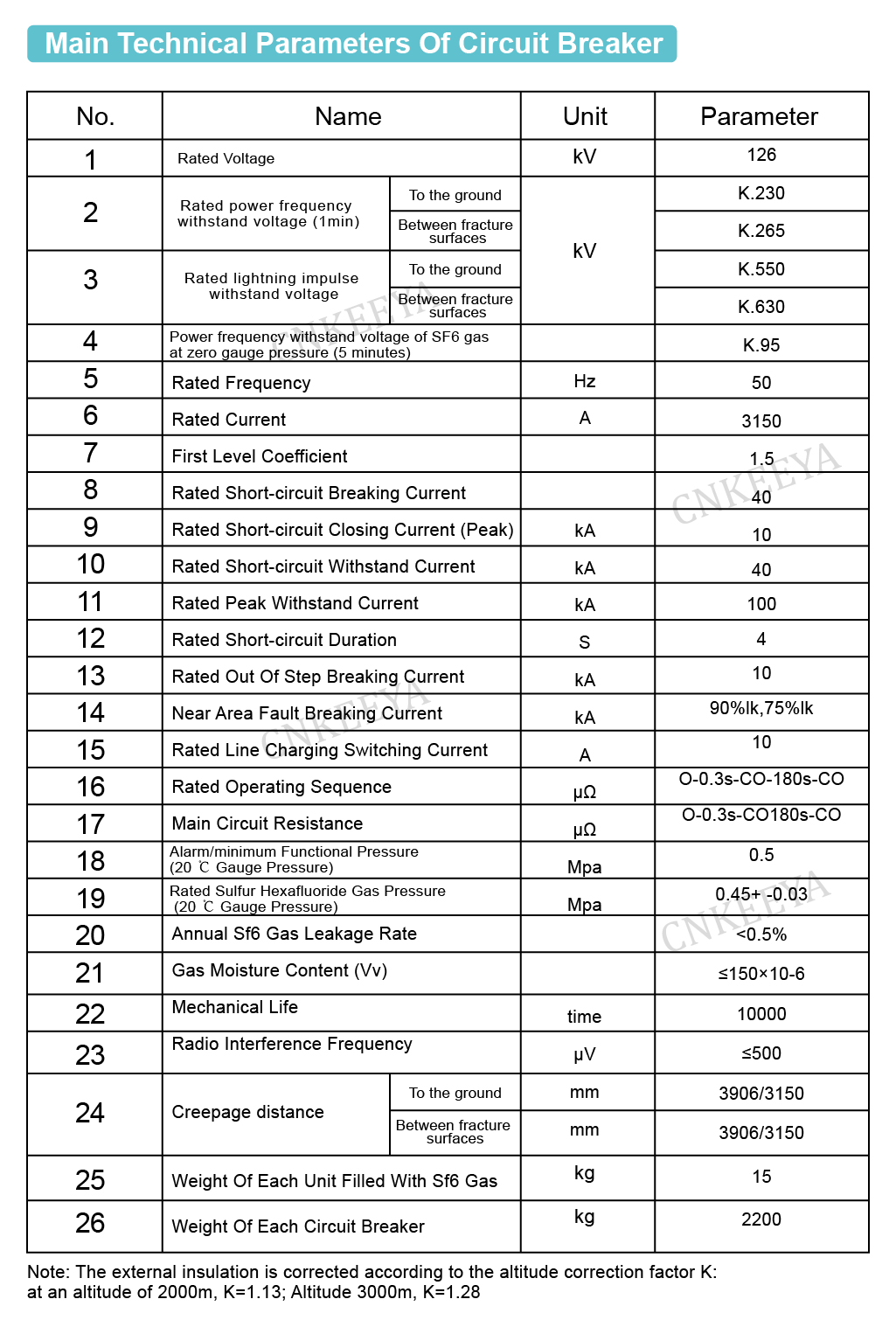

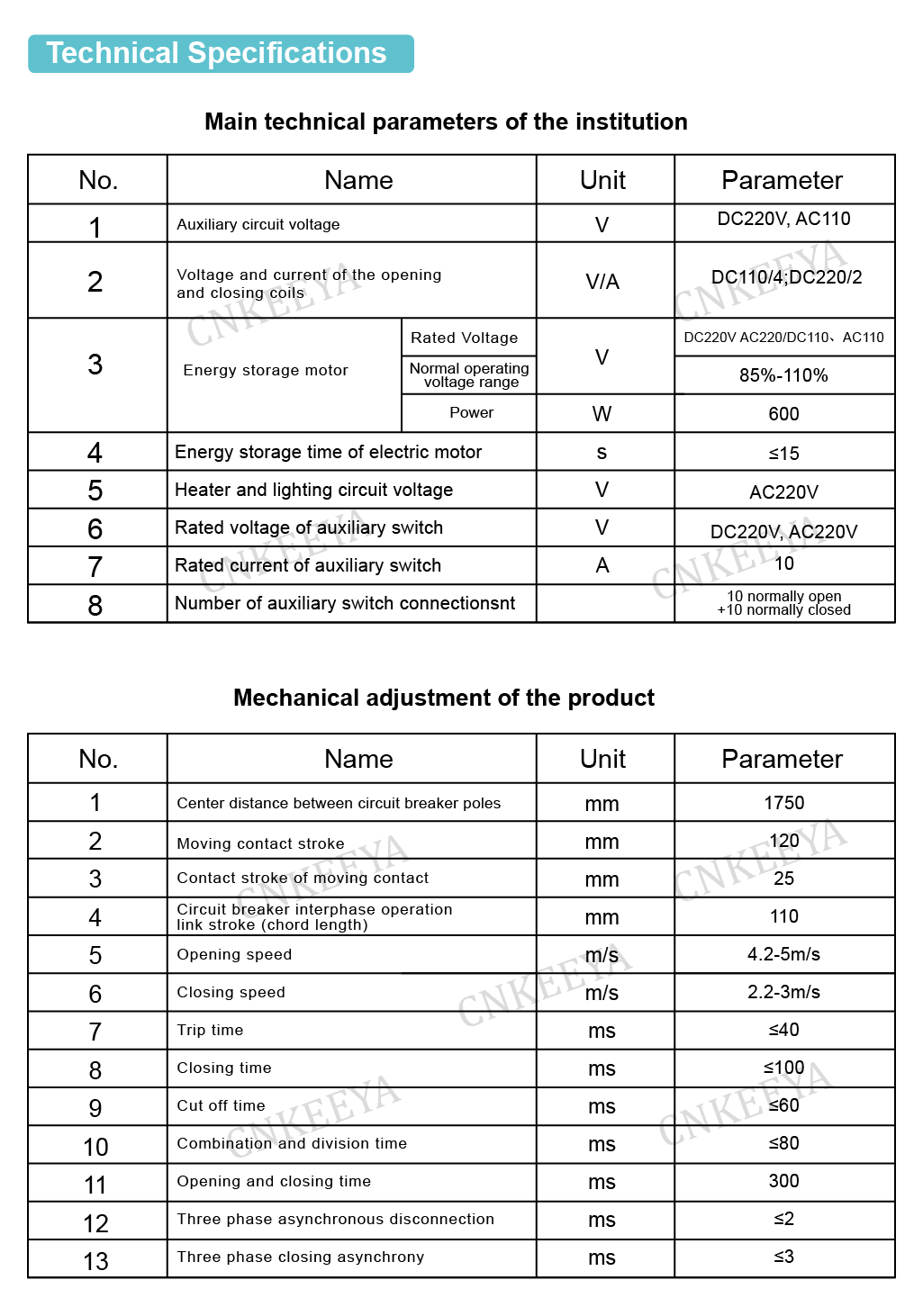

 Structurele kenmerken

 De stroomonderbreker maakt gebruik van een driefasige porseleinen pijler-enkelvoudige breukstructuur, met een veerbediend mechanisme voor de drie fasen, gerangschikt in het midden en verbonden door de drie fasen, wat resulteert in een nieuw en voortreffelijk uiterlijk. De stroomonderbreker gebruikt SF6-gas als isolatie- en boogblusmedium. Tijdens bedrijf zijn de drie polen van de stroomonderbreker verbonden met SF6-gas en wordt een dichtheidsrelais van het wijzertype gebruikt om de voortgang van de druk en de dichtheid te bewaken. Door het gebruik van het zelfaangedreven boogdovende principe en het geoptimaliseerde ontwerp van het bewegingssysteem van de stroomonderbreker, is de mechanische efficiëntie effectief verbeterd en is het bedrijfsvermogen aanzienlijk verminderd; Uitstekende breekprestaties en lange elektrische levensduur;

 Het installatiechassis en de steun zijn gemaakt van stalen platen die in hun geheel zijn gebogen en de oppervlaktebehandeling is geheel thermisch verzinkt. Alle zichtbare bevestigingsmiddelen zijn gemaakt van zeer sterke materialen en thermisch verzinkt, of maken gebruik van standaard roestvrijstalen onderdelen. De buitenschaal van de mechanismekast is gemaakt van roestvrij staal, dus het product heeft een uitstekende corrosieweerstand;

 Hoge mechanische betrouwbaarheid, geschikt voor frequent gebruik;

 Vanwege de inherente hoge isolatiesterkte van zwavelhexafluoridegas en het gebruik van superieure contactbewegingen in stroomonderbrekers, is er geen herontbranding van de brekende capacitieve stroom; Het externe isolatieniveau is hoog en de externe isolatie is ontworpen met een grote kruipafstand. De kruipafstand is ≥ 31 mm/kV en de anti-vervuilingsprestaties zijn uitstekend. Kan veilig werken, zelfs in ruwe omgevingen; Sterk stroomdraagvermogen: Voer een temperatuurstijgingstest uit bij 1,2 keer de nominale stroom van 3150A, wat 3780A is, en er is nog steeds een grote marge van temperatuurstijging op elk punt;

 De algehele uiterlijkstructuur van het product is compact, eenvoudig te installeren en ter plaatse te debuggen, en de onderhoudswerklast is klein.

 Bestelinstructies

 Model en specificaties van stroomonderbrekers;

 Nominale elektrische parameters (spanning, stroom, breukstroom, enz.)

 Omgevingsomstandigheden voor gebruik (omgevingstemperatuur, hoogte, niveau van milieuvervuiling)

 Nominale elektrische parameters van het stuurcircuit (nominale spanning van de energieopslagmotor, nominale spanning van de openings- en sluitspoelen); De namen en hoeveelheden van de benodigde reserveonderdelen, gespecialiseerde apparatuur en gereedschappen (afzonderlijk te bestellen);

 De bedradingsrichting van de terminal tegelijk.
