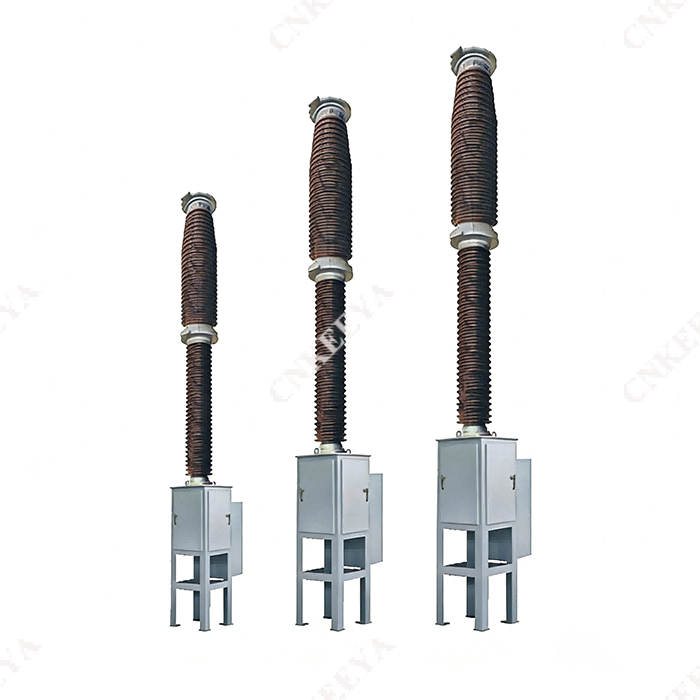

LW□-252 Hoogspannings-AC-zwavelhexafluoride (SF₆) stroomonderbreker voor buiten

  LW□-252 AC-zwavelhexafluoride (SF₆) stroomonderbreker voor buitengebruik is een buitenproduct. Het is geschikt voor AC 50Hz-stroomnetten met een maximale spanning van 252 kV in gebieden waar de hoogte niet hoger is dan 2000 meter, de omgevingstemperatuur niet lager is dan -30 ℃ en de vervuilingsklasse niet hoger is dan klasse IV. Het wordt gebruikt om de nominale stroom en foutstroom te onderbreken, of circuitlijnen te schakelen, waardoor de controle en bescherming van energiesystemen wordt gerealiseerd, en kan ook worden gebruikt als een stroomonderbreker voor onderlinge verbindingen.

   Dit product maakt gebruik van SF₆-gas als boogdovend en isolerend medium, maakt gebruik van geïmporteerde boogblustechnologie met eigen energie en is uitgerust met een nieuw veerbedieningsmechanisme. Het beschikt over een lange elektrische levensduur, weinig bedrijfswerk, weinig geluid en hoge betrouwbaarheid, met een eenvoudige structuur, compact formaat en een lange onderhoudsvrije periode. Het is goed aangepast aan de huidige ontwikkelingstrend van olievrije energieapparatuur met grote capaciteit.

 Structurele kenmerken

    De stroomonderbreker heeft een driefasige porseleinen pijler met enkele breukstructuur, met een veerbediend mechanisme voor elke fase en een driefasige elektrische verbinding, dus het uiterlijk is nieuw en voortreffelijk. De stroomonderbreker gebruikt SF6-gas als isolatie- en boogblusmedium en gebruikt een dichtheidsrelais van het wijzertype om de voortgang van de druk en de dichtheid te bewaken. Door het gebruik van het zelfaangedreven boogdovende principe en het geoptimaliseerde ontwerp van het bewegingssysteem van de stroomonderbreker is de mechanische efficiëntie effectief verbeterd en is het bedrijfsvermogen verminderd;

    Uitstekende breekprestaties en lange elektrische levensduur;

 Elke paal van dit product is geïnstalleerd op een mechanismekast, die centraal op de fundering is gemonteerd. De doos bevat een veerbediend mechanisme en een elektrische bedieningseenheid. De uitgangsstang van het mechanisme is verbonden met de krukarm. Het oppervlak van de beugel van de mechanismekast is thermisch verzinkt en de bevestigingsmiddelen zijn thermisch verzinkt. De behuizing van het mechanisme is gemaakt van roestvrij staal, dus het product heeft een uitstekende corrosieweerstand. Hoge mechanische betrouwbaarheid, geschikt voor frequent gebruik;

    Vanwege de inherente hoge isolatiesterkte van zwavelhexafluoridegas en het gebruik van contactbewegingen in stroomonderbrekers, is er geen herontbranding van capacitieve stroom tijdens het breken van de stroomonderbreker;

    Het externe isolatieniveau is hoog en de externe isolatie is ontworpen met een grote kruipafstand, die uitstekende weerstand tegen vervuiling heeft.

    Sterk stroomdraagvermogen: voer temperatuurstijgingstests uit bij 1,2 keer de nominale stroom van 4000 A, en er is nog steeds een grote marge voor temperatuurstijging op elk punt;

    De algehele uiterlijkstructuur van het product is compact, eenvoudig te installeren en ter plaatse te debuggen, en de onderhoudswerklast is klein.

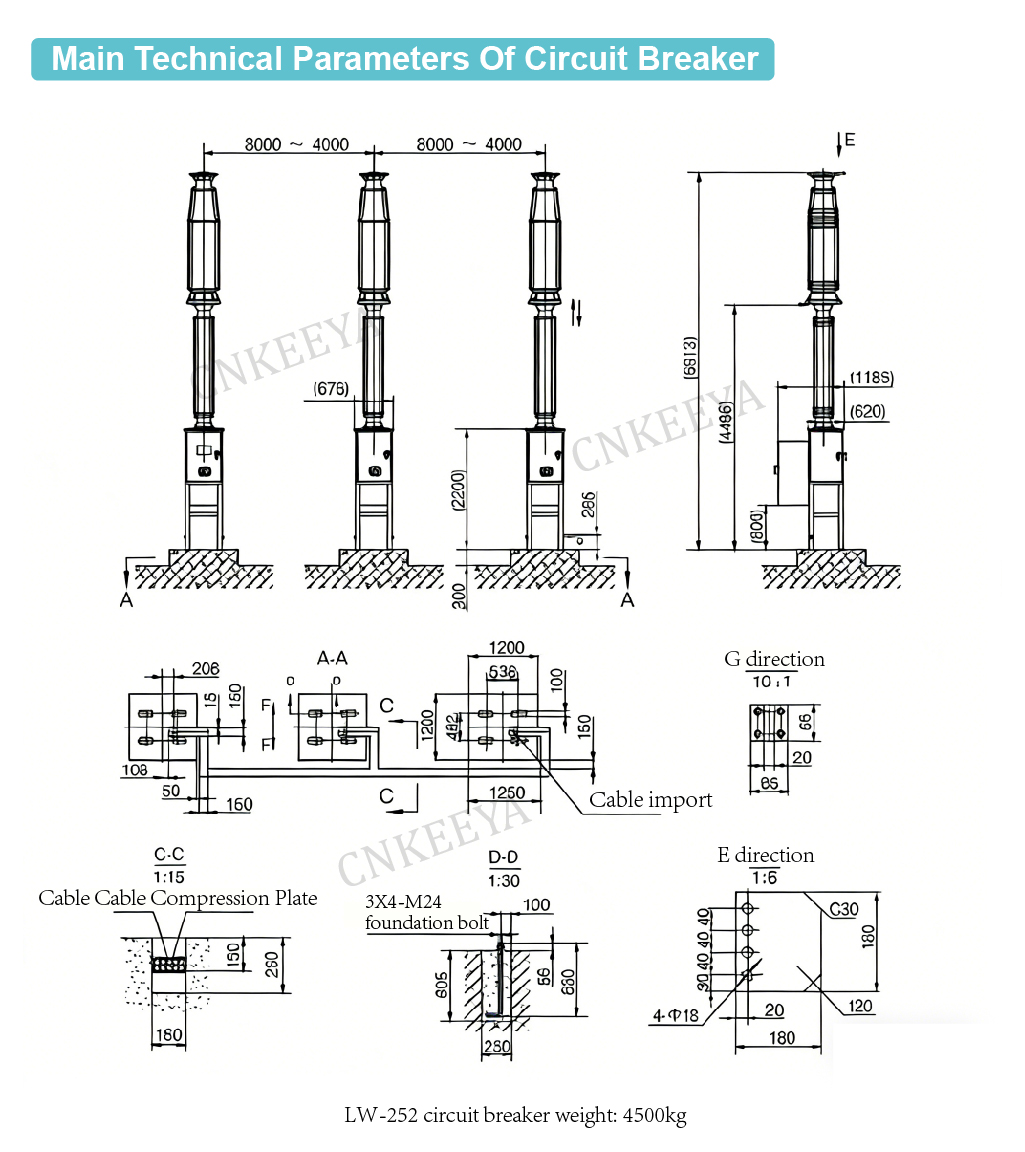

 1. Gewicht M: 4500kg (met gas); Totaal gewicht gas: 24 kg.

2. Basisbelasting: statisch 4500 kg (drie polen); 1500kg (per pool) dynamische horizontale richting F: 2500kg; Verticale richting (naar boven) 3500kg; Verticale richting (naar beneden)6000kg

 3. De vlakheid van het betonoppervlak mag niet groter zijn dan 1,5 mm.

 4. Het installatiegat voor het aansluiten van het aansluitblok op de primaire draad wordt door de gebruiker ter plaatse geboord volgens zijn behoeften, en het materiaal van het aansluitblok is aluminiumlegering 2A12-T4.

 Bestelinstructies

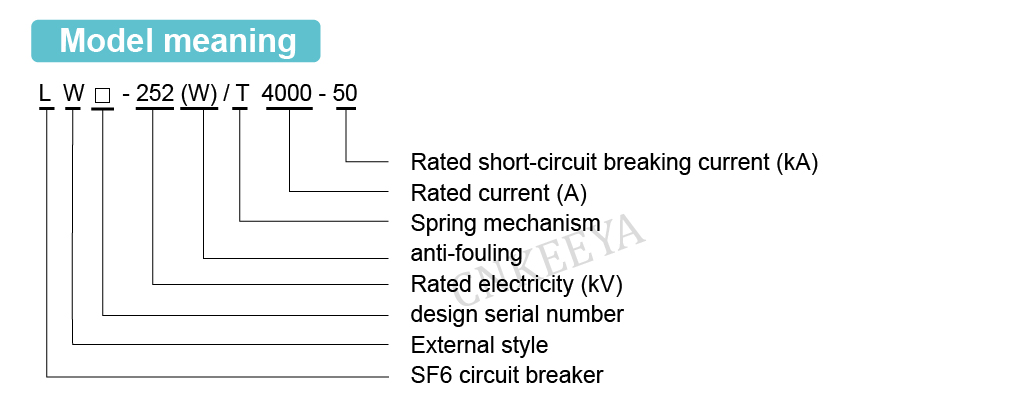

  Model en specificaties van stroomonderbrekers;

  Nominale elektrische parameters (spanning, stroom, breukstroom, enz.)

  Omgevingsomstandigheden voor gebruik (omgevingstemperatuur, hoogte, niveau van milieuvervuiling)

  Nominale elektrische parameters van het stuurcircuit (nominale spanning van de energieopslagmotor, nominale spanning van de openings- en sluitspoelen); De namen en hoeveelheden van de benodigde reserveonderdelen, gespecialiseerde apparatuur en gereedschappen (afzonderlijk te bestellen); De bedradingsrichting van de terminal tegelijk.
