24 kV solide geïsoleerde ringhoofdunit

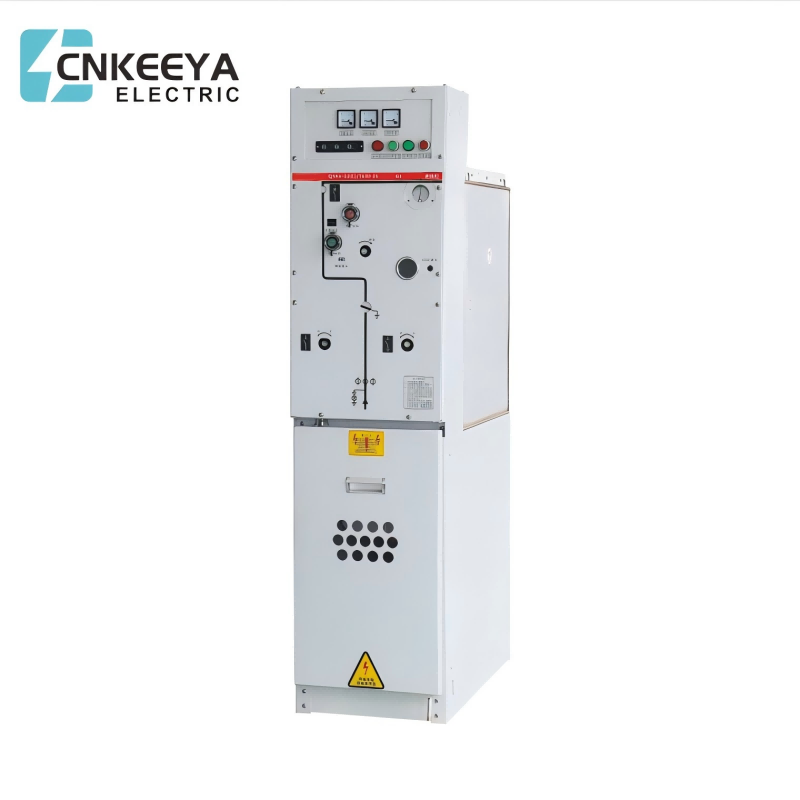

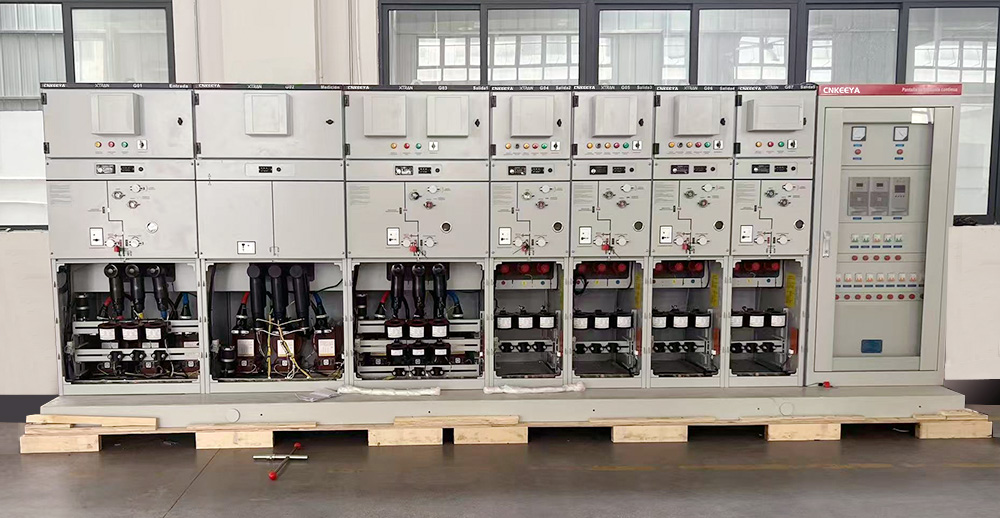

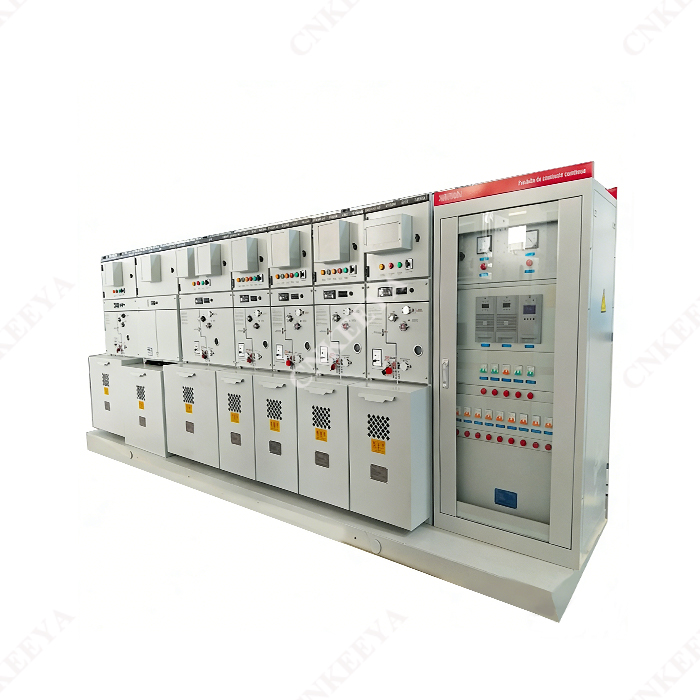

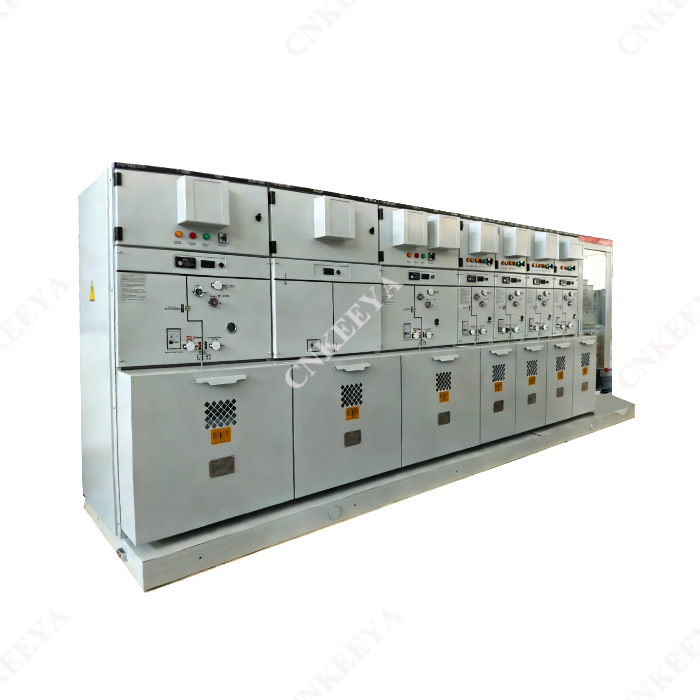

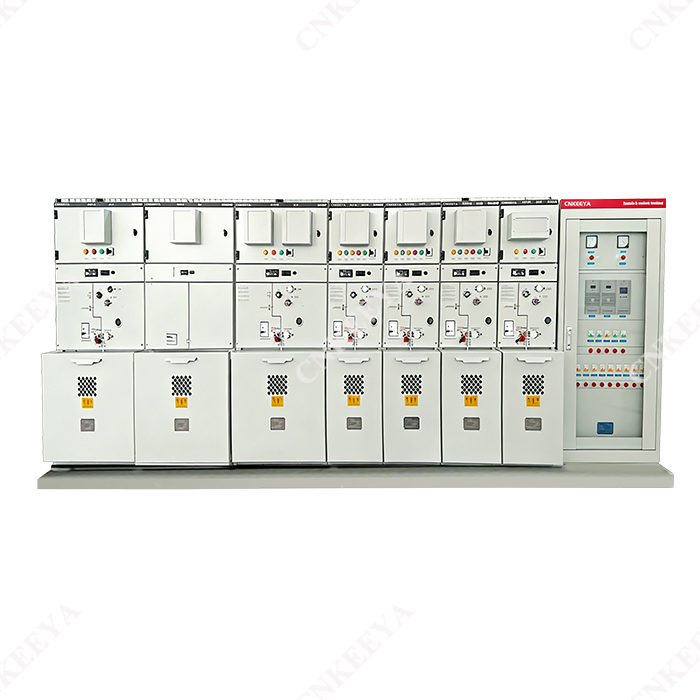

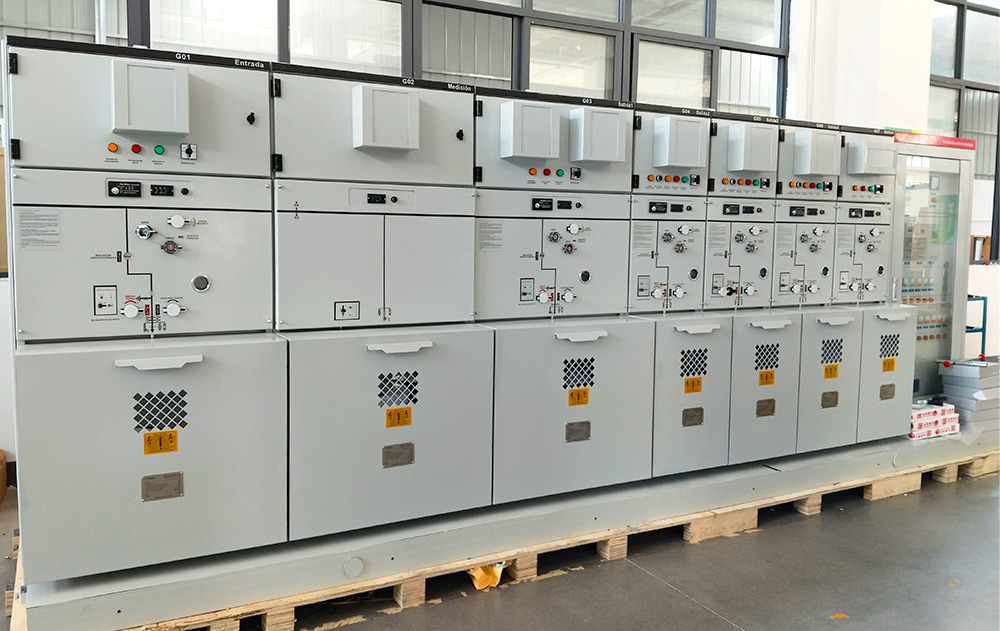

CNKEEYA, een gerenommeerde leverancier gevestigd in China, is gespecialiseerd in het leveren van hoogwaardige 24 kV solide geïsoleerde ringhoofdunit voor efficiënte en betrouwbare oplossingen voor elektrische distributie. GTXGN □-12 solide geïsoleerde ringhoofdeenheid is een nieuwe generatie composiet isolatieringhoofdeenheid van het milieubeschermingstype, ontwikkeld door ons bedrijf. Het bestaat hoofdzakelijk uit drie delen, namelijk V-eenheid (stroomonderbrekereenheid), C-eenheid (lastschakelaareenheid), F-eenheid (combinatie-eenheid), elke eenheid kan alleen worden gebruikt of kan ook vrij worden uitgebreid, de structuur is verdeeld in een intelligente controle-instrumentkamer, bedieningsmechanisme en primair deel, de instrumentenkamer kan overeenkomen met de microcomputerbescherming (controller), het maakt gebruik van een veerbedieningsmechanisme en het primaire deel gebruikt het automatische gelproces van APG, de isolatieschakelaar en de boogdovende kamer zijn volledig ingesloten in de epoxy hars, en een speciale verbinding wordt gebruikt om de bus aan te sluiten.

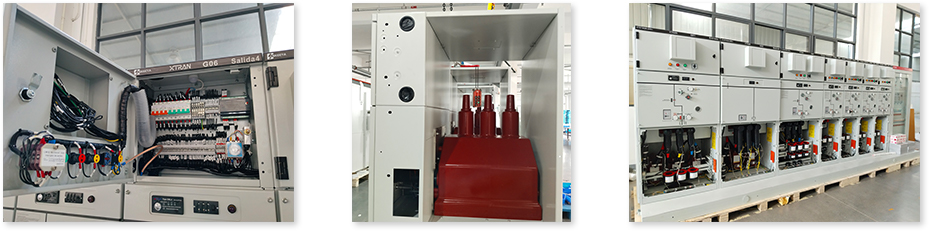

De boogdovende kamer maakt gebruik van speciaal koper- en chroomcontactmateriaal --- type R longitudinaal magnetisch veldcontact en voltooit een eenmalig afdichtingsproces. Het kortsluitstroombreekvermogen en de stabiliteit, de elektrische levensduur, de temperatuurstijging en het isolatieniveau van deze boogdovende kamer (contactmateriaal van koper en aluminium, komvormige longitudinale magnetische veldcontactstructuur en onvolledig eenmalig afdichtingsproces) waren duidelijk verbeterd in vergelijking met de vorige. Het bedieningsmechanisme maakt gebruik van het elastische bedieningsmechanisme dat is geïntegreerd met de schakelaar, dat wil zeggen dat de isolatieschakelaar en het elastische bedieningsmechanisme van de hoofdschakelaar zijn geïntegreerd, waardoor de vergrendeling gemakkelijk kan worden gerealiseerd, en de mechanismeonderdelen zijn minder, waardoor de onnodige transmissieverbindingen met hoge betrouwbaarheid worden verminderd, en elektrische bediening kan worden geïnstalleerd volgens de behoeften van gebruikers.

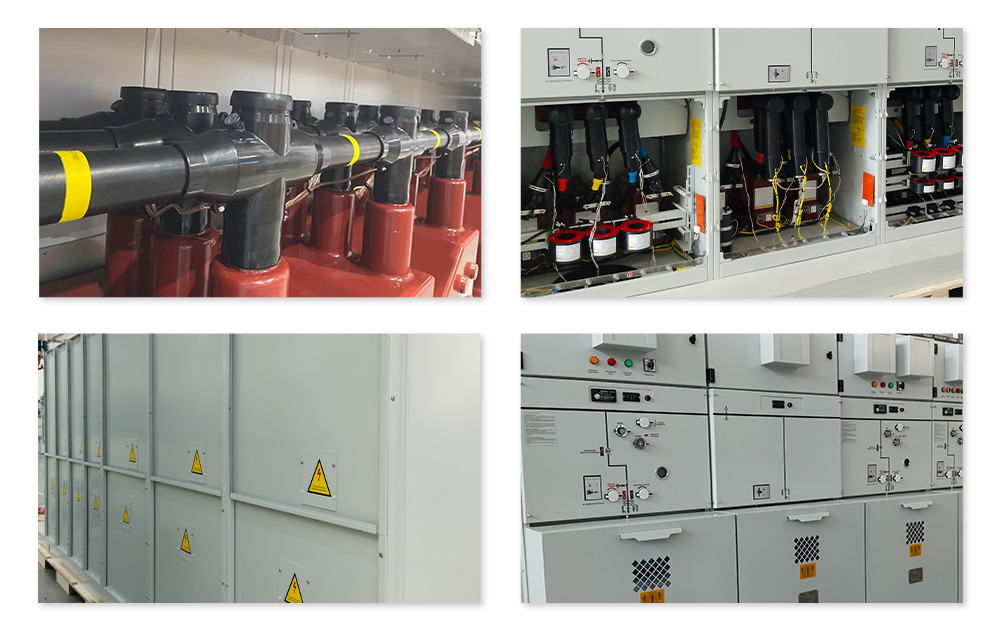

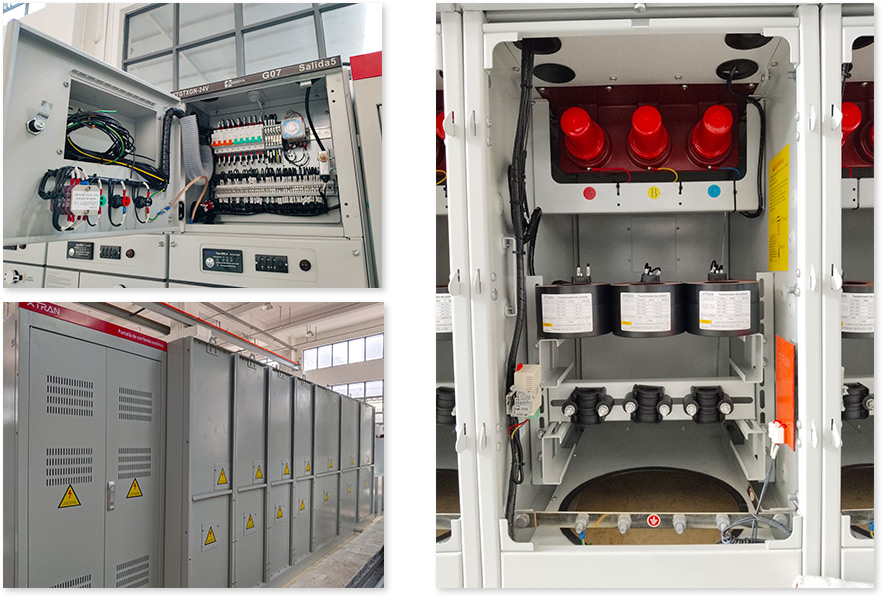

Stevig geïsoleerd, volledig gesloten schakelapparaat: het gebruikt vast isolatiemateriaal als het belangrijkste isolatiemedium en de geleidende verbinding. Nadat de isolatieschakelaar, aardingsschakelaar, hoofdbus, aftakbus en andere dominante elektrische circuits enkelvoudig of gecombineerd zijn, wordt het vaste isolatiemedium omwikkeld en verpakt in een of meerdere modules met bepaalde functies, die opnieuw kunnen worden gecombineerd of uitgebreid met volledige isolatie en volledige afdichtingsprestaties. Het driestationsmechanisme kan de belastingsstroom openen en sluiten, en kan ook handmatige en elektrische bediening realiseren.

Servicestaat

● Omgevingstemperatuur: -45℃+45℃

● Vochtigheid: het maximale gemiddelde relatieve gemiddelde ≤95%, maandelijks gemiddelde ≤90%

● Hoogte: ≤4000 meter

● Seismische capaciteit: 8 graden

● Beschermingsgraad: IP67 voor geëlektrificeerde behuizingszekeringsbuis, IP3X schakelkastomhulsel

Uitvoerende standaard

GTXGN □-12

Solide geïsoleerde ringhoofdeenheid

● IEC 62271-1-2017 Hoogspanningsschakelapparatuur en voorschakelapparatuur - deel 1: Algemene specificaties

● IEC 620071-200-2003 Hoogspanningsschakelapparatuur en voorschakelapparatuur, deel 200: AC-metaalomsloten schakelapparatuur en voorschakelapparatuur voor nominale spanningen boven 1 kV en tot en met 52 kV

● GB3906-2006 Metaalomsloten wisselstroomschakel- en besturingsapparatuur voor nominale spanning boven 3,6 kV en tot en met 40,5 kV

● GB/T11022-2011 Gemeenschappelijke specificaties voor normen voor hoogspanningsschakelapparatuur en besturingsapparatuur

● GB1984-2014 Hoogspanningswisselstroomstroomonderbrekers

● GB1985-2014 Hoogspannings-wisselstroomscheiders en aardingsschakelaars

● GB3804-2017 Hoogspannings-wisselstroomschakelaars voor nominale spanning boven 3,6 kV en minder dan 40,5 kV

● DL/T404-2018 Metaalomsloten wisselstroomschakel- en voorschakelapparatuur voor nominale spanningen boven 3,6 kV en tot en met 40,5 kV

● Q/GDW730-2012 Specificaties voor 12 kV solide geïsoleerde ringhoofdunits
