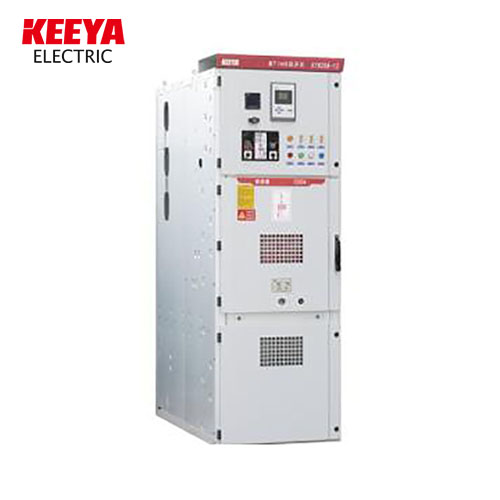

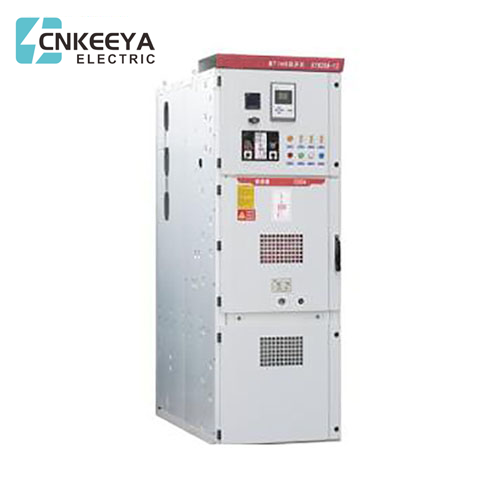

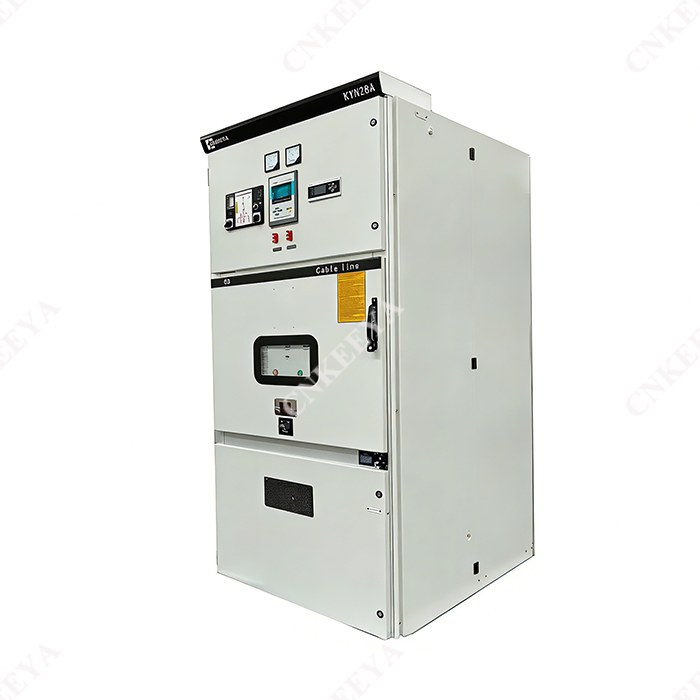

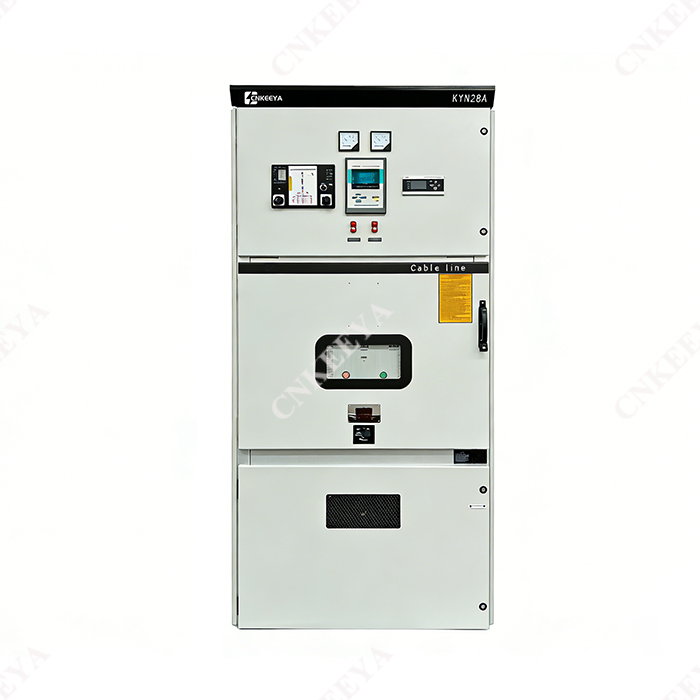

KYN28-12kV schakelapparatuur

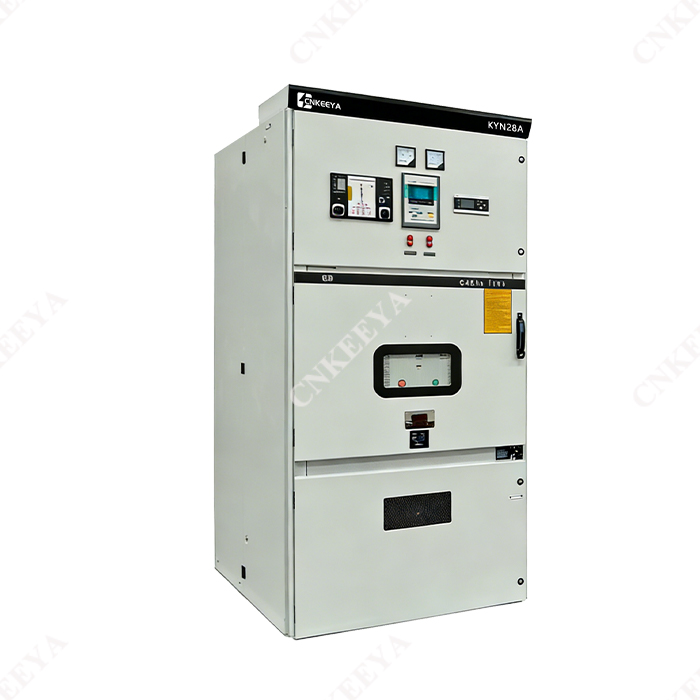

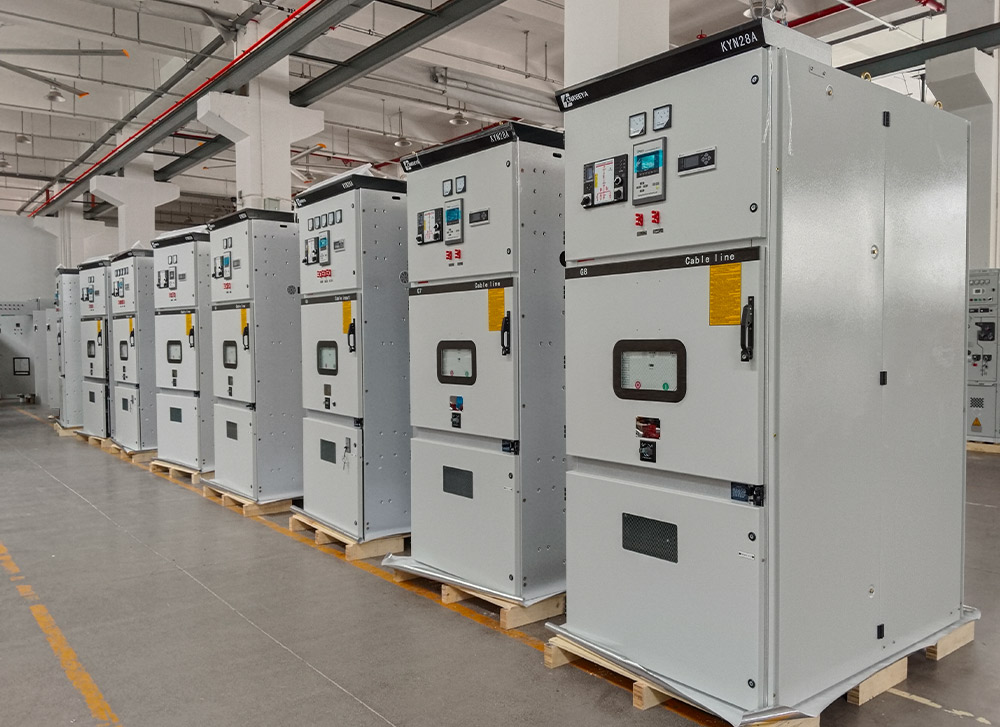

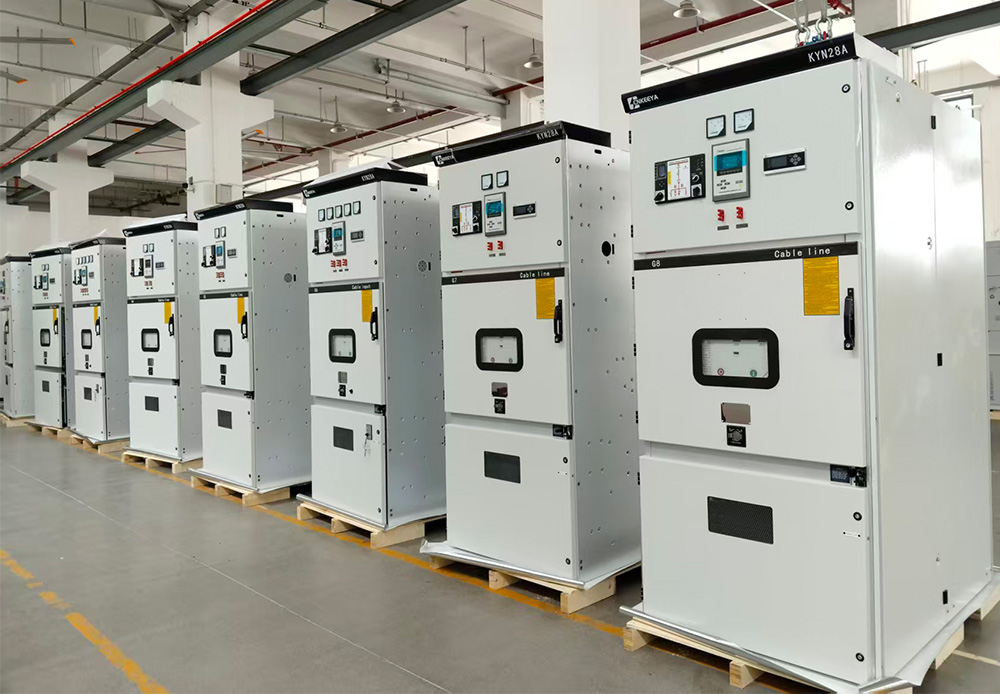

De KYN28-12kV-schakelapparatuur is met precisie ontworpen en voldoet aan de hoge kwaliteitsnormen en is een bewijs van CNKEEYA's expertise in het leveren van aanpasbare en betrouwbare oplossingen voor diverse elektrische toepassingen. Met een focus op maatwerk zorgt CNKEEYA ervoor dat hun schakelapparatuur voldoet aan de unieke specificaties en eisen van klanten, wat bijdraagt ​​aan de veerkracht en efficiëntie van moderne elektrische systemen.

KYN28A-12 gepantserde verwijderbare metalen gesloten schakelapparatuur is geschikt voor 3. 6-12kV driefasig AC 50Hz elektriciteitsnet, dat wordt gebruikt voor het ontvangen en distribueren van elektrische energie, maar ook voor het regelen, bewaken en beschermen van het circuit. Het kan gaan om hoogspanningsschakel- en besturingsapparatuurnormen, GB3906 GB3906-2006 Metaalomsloten wisselstroomschakel- en besturingsapparatuur voor een nominale spanning boven 3,6 kV en tot en met 40,5 kV DL 404 Bestelconditie hoogspanningswisselstroom. stroomonderbrekers, typetests en routinetests. Het heeft ook een perfecte en betrouwbare anti-misbedieningsfunctie.

staat van dienst

● Omgevingsluchttemperatuur: bovengrens +40℃, ondergrens-10℃;

● Relatieve vochtigheid: dagelijks gemiddelde niet meer dan 95%, maandelijks gemiddelde niet meer dan 90%;

● Hoogte: 1000m en lager;

● Aardbevingsintensiteit: niet meer dan 8 graden;

● In plaats van geen voor- of explosierisico, geen ernstige vervuiling, geen chemische corrosie en geen hevige trillingen. Voor gebruik buiten de normale omgevingscondities gespecificeerd in GB3906 dient hierover tussen de gebruiker en de fabrikant te worden onderhandeld.

KYN28-12KV Schakelapparatuurfunctie

KYN28A-12 gepantserd verwijderbaar AC-metaalomsloten schakelapparaat (hierna schakelapparaat genoemd) is een nieuw product dat door ons bedrijf is ontworpen en ontwikkeld op basis van het absorberen van de geavanceerde productietechnologie in binnen- en buitenland. Het kan verschillende oude metalen omsloten schakelapparatuur vervangen, zoals KYN1-12, KYN2-12 en andere serieproducten.

Het product heeft de volgende duidelijke voordelen:

●De behuizing van het product bestaat volledig uit een boutconstructie met een hoge mechanische sterkte, wat er effectief voor zorgt dat het product netjes en mooi is. De kastdeur is bespoten met een plastic coating, met een sterke slagvastheid en corrosiebestendigheid. Het beschermingsniveau van de behuizing is IP4X (het kan worden gewijzigd in een ijzeren plaat volgens de behoeften van de klant).

●De schakelaar van dit product kan worden uitgerust met een VD4-vacuümstroomonderbreker geproduceerd door het bedrijf ABB en de C3-serie Pxed-belastingsschakelaar, en kan ook worden uitgerust met een verscheidenheid aan vacuümstroomonderbrekers uit de binnenlandse serie (zoals VS1, VH1, VK, Zn28), die soortgelijke buitenlandse producten kunnen vervangen.

● Ongeacht welk type stroomonderbreker u kiest, de luchtisolatieafstand van de blote geleider kan gegarandeerd groter zijn dan 125 mm en de composietisolatie kan groter zijn dan 60 mm. Deze stroomonderbrekers hebben de unieke voordelen van een lange levensduur, minder onderhoud en een klein formaat.

KYN28-12

Gepantserde, verwijderbare AC-metaalomsloten schakelapparatuur

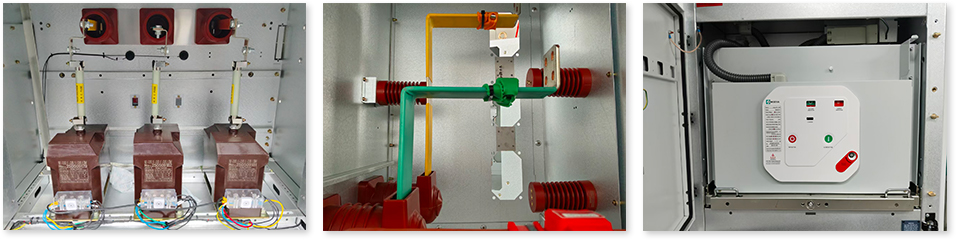

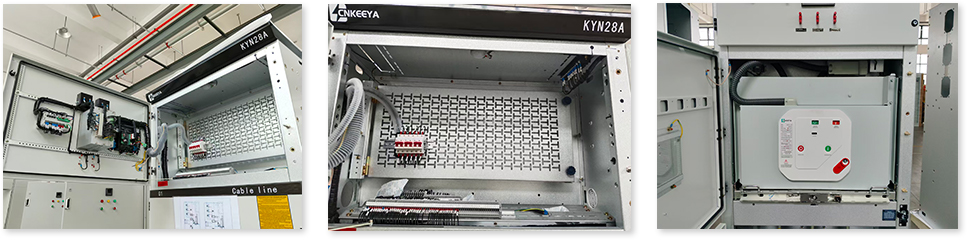

Het schakelapparaat is ontworpen volgens het met metaal omsloten schakelapparaat in GB3906-91. Zie figuur 1 voor de structuurbeschrijving van de schakelkast: de schakelkast bestaat uit een vast kastlichaam en uittrekbare delen (ook wel handkar genoemd). De behuizing van de kast en de scheidingsplaat van elke functionele eenheid zijn met bouten verbonden. Het beschermingsniveau van de schakelkastbehuizing is IP4X en het beschermingsniveau van de deur van de onderbrekerruimte is IP2X wanneer de deur open is. De schakelkast kan worden uitgerust met een handkar met vacuümbreker of een vaste lastschakelaar. Het heeft een bovengrondse inkomende (uitgaande) lijn, kabeluitgang en andere functionele oplossingen. De schakelapparatuur kan in dubbele kasten worden opgesteld, namelijk rug-aan-rug of tegenover elkaar geplaatste dubbele rij-opstelling.

Technische parameter

Technische parameter van schakelapparatuur

Installatie van schakelapparatuur

A. Breng de schakelapparatuur over naar een specifieke locatie volgens de technische vereisten en tekeningen. Als er een lange rij schakelapparatuur is (bijvoorbeeld meer dan 10 schakelapparatuur), moeten de consolidatiewerkzaamheden vanuit de middelste positie beginnen.

B. Gebruik specifieke transportmiddelen zoals kranen of vorkheftrucks. Rolkoevoeten zijn ten strengste verboden.

C. Haal de handkar met stroomonderbrekers uit de schakelapparatuur en berg deze ergens anders op voor bewaring.

D. Draai de bevestigingsbouten voor het buscompartiment los en verwijder de verticale scheidingsplaat 9.

e. Draai de bevestigingsbouten van de horizontale scheidingsplaat 19 onder het vermogenschakelaarcompartiment los en verwijder het horizontale schot.

F. Maak de basisplaat 16 los en verwijder deze.

G. Verwijder de afdekplaten 1 en 2 van het stuurleidingenlot aan de linkerkant van de schakelkast. Verwijder tegelijkertijd de afdekplaat van de stuurleidinggroef rechtsvoor.

H. Installeer de schakelapparatuur één voor één, inclusief de horizontale en verticale aspecten, en de onregelmatigheid van de installatie van de schakelapparatuur mag niet groter zijn dan 2 mm.

I. Wanneer de schakelapparatuur volledig is gecombineerd (gesplitst), kan deze met funderingsschroeven op het basiskanaalstaal worden aangesloten of door elektrisch lassen stevig aan het basiskanaalstaal worden gelast.

Omtrekmaat schakelkast

KYN28-12

Bestelinstructie

Geef bij bestelling aan:

● Hoofdcircuitoplossingsnummer, doel, enkelleidingsysteemschema, opstellingsdiagram en indelingsdiagram van de distributieruimte;

● Vereisten voor besturings-, meet- en beveiligingsfuncties van schakelapparatuur en andere vergrendelings- en automatische apparaten;

● Type, specificatie en aantal elektrische componenten in de schakelapparatuur;

● Als er een bustray-verbinding nodig is tussen schakelapparatuur of inkomende lijnkast, moeten specifieke gegevens zoals het nominale draagvermogen van de bustray, de spanwijdte van de bustray en de hoogte vanaf de grond worden verstrekt;

● Schakelapparatuur die in speciale omgevingsomstandigheden wordt gebruikt, moet bij bestelling worden aangegeven.

● Andere speciale vereisten.
