CNKEEYA, een vooraanstaande leverancier gevestigd in China, staat bekend om het leveren van hoogwaardige elektrische oplossingen, waarbij hun XGN66-12KV-schakelschakelaar opvalt als een goed voorbeeld. Als belangrijke speler in de branche blijft CNKEEYA de standaard stellen voor kwaliteit en innovatie, waardoor klanten geavanceerde oplossingen bieden voor hun elektrische infrastructuurbehoeften.
Op het gebied van hoogwaardige elektrische oplossingen valt Keeya, gevestigd in China, op als een gerenommeerde leverancier, geïllustreerd door hun geavanceerde XGN66-12KV-schakel. Deze schakelnormen zijn ontworpen met precisie en vasthouden aan strikte kwaliteitsnormen, weerspiegelt Keeya's toewijding aan uitmuntendheid in het veld. De XGN66-serie toont geavanceerde technologie en superieur vakmanschap, waardoor het een betrouwbare keuze is voor elektrische distributiesystemen. Als belangrijke speler in de industrie blijft Keeya bijdragen aan de vooruitgang van machtsinfrastructuur met hun ultramoderne Switchgear-oplossingen, waardoor efficiënte en betrouwbare prestaties in diverse toepassingen worden gewaarborgd.

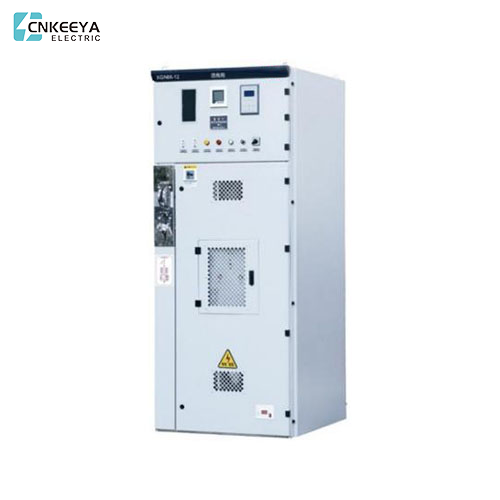

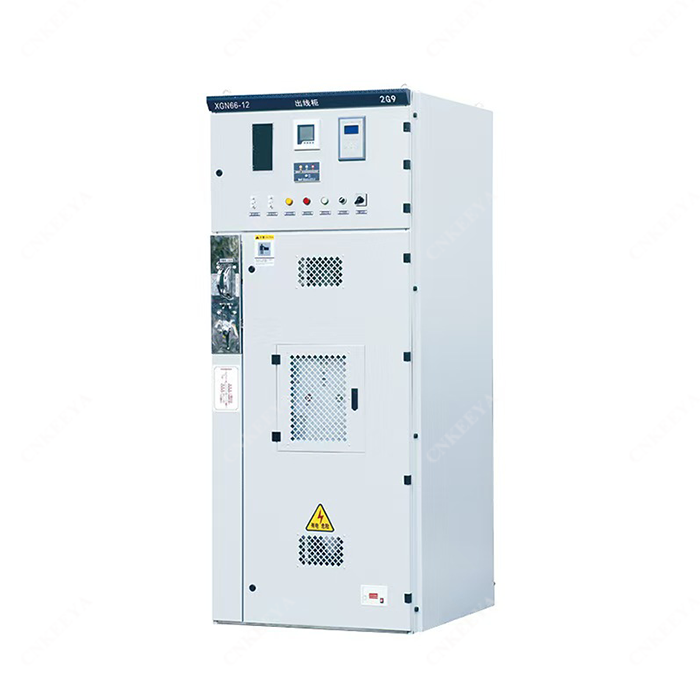

XGN66-12 Box Type Vaste gesloten schakelaars (hierna verwezen naar een S-schakelgear) is geschikt voor 3,6 ~ 12 kV Drie-fase AC 50Hz-systeem als apparaat om elektrische energie te ontvangen en te distribueren, wordt gebruikt voor frequente werkingsplaatsen en voor reconstructie van schakelapparatuur die is uitgerust met olieschakelaar. Het bussysteem bestaat uit een enkel bussysteem en systeem met één bus.
● Omgevingstemperatuur: maximaal + 40 ° 100, minimaal -15 ° 100;
● Hoogte: niet meer dan 1000 m;
● Hoogte: niet meer dan 1000 m;
● Relatieve luchtvochtigheid: dagelijkse gemiddelde niet meer dan 95%, maandelijkse gemiddelde niet meer dan 90%;
● Aardbevingsgrootte: 8 of minder;
● In plaats van geen pre- of explosierisico, geen ernstige vervuiling, geen chemische corrosie en geen gewelddadige trillingen.
|
Nee. |
Item |
Eenheid |
Technische prameter |
|
1 |
Nominale spanning |
kv |
3.6,7,2,12 |
|
2 |
Nominale stroom |
A |
630,1250 |
|
3 |
Nominale kortloopbreekstroom |
de |
20,25,31,5 |
|
4 |
Rated kortsluiting Sluitingsstroom |
de |
50,63,80, |
|
5 |
Rated Short Time Feerstroom (4S effectieve waarde) |
de |
20,25,31,5, |
|
6 |
) Nominale piek bestand tegen stroom (piek) |
de |
50,63,80, |
|
7 |
1min stroomfrequentie bestand tegen spanning |
kv |
42 |
|
8 |
Bliksemimpuls zijn bestand tegen spanning |
kv |
75 |
|
9 |
1min stroomfrequentie bestand tegen spanning van het hulpcircuit |
kv |
2 |
|
10 |
Beschermingsniveau |
|
P3x |
|
11 |
Overzichtsgrootte (kabeluitlaat W × DXH) |
mm |
900 × 1000 × 2200 |
● Schematisch diagram voor Switchgear (Afbeelding 1)
● De SwitchGear is een vaste structuur van het vak-type en het schakellichaam wordt gelast door dunne platen en hoekijzer. Het bovenste deel van de achterkant van het schakel is het hoofdbuscompartiment en de bovenkant van het compartiment is uitgerust met een drukafgifte -apparaat; Het bovenste deel van de voorkant is een relaiscompartiment en de kleine bus kan met een kabel vanaf de onderkant van het compartiment worden aangesloten. De middelste en onderste delen van de schakel zijn verbonden. Het buscompartiment is elektrisch verbonden met het middelste en onderste deel door de GN30 Rotary Isolating Switch; Het middelste gedeelte is geïnstalleerd met een vacuümstroomonderbreker en het onderste deel is geïnstalleerd met een aardingsschakelaar of een uitlaatzijde isoleerschakelaar; Het achterste gedeelte is geïnstalleerd met een stroomtransformator, een spanningstransformator en een bliksemafschikking. De primaire kabel verlaat van het onderste deel van de achterkant van de schakel; Een aardingsbus is gerangschikt aan de onderkant van de schakelaar, die door de hele rij schakelgear loopt; De isolatieschakelaar en de aardingsschakelaar worden aan de voorkant links van het schakelbediening bediend.
● De SwitchGear neemt het overeenkomstige mechanische vergrendelingsapparaat aan, de vergrendelingsstructuur is eenvoudig, de bewerking is handig en de PVE -preventies zijn betrouwbaar.
● Pas nadat de stroomonderbreker daadwerkelijk is losgekoppeld, kan de handgreep worden gehaald uit de "werkende" positie en rechtsaf naar de "vergrendelingspositie" loskoppelen om de isolerende schakelaar te openen en te sluiten, waardoor de opening en sluiting van de isolerende schakelaar wordt voorkomen.
● Wanneer de stroomonderbreker en de bovenste en onderste isolatie zich in de gesloten toestand bevinden en het handvat zich in de "werkpositie" bevindt, kan de deur van de voorste schakel niet worden geopend om per ongeluk toegang tot het levende compartiment te voorkomen.
● Wanneer de stroomonderbreker en de bovenste en onderste isolerende schakelaars beide in de gesloten toestand bevinden, kan de handgreep niet worden overgedragen aan de positie "onderhoud" of "breaking lock" om een accidentele opening van de stroomonderbreker te voorkomen. Wanneer de handgreep op de "breaking lock" -positie is, met alleen de bovenste en lagere isolatie scheiden, maar de stroomonderbreker kan worden gesloten, de stroomvergrendeling van de schakelbekleding.
● Wanneer de bovenste en onderste isolatie niet wordt geopend, kan de aardingsschakelaar niet worden gesloten en kan de handgreep niet worden gedraaid van de positie "loskoppelen en vergrendelen" naar de positie "inspectie", die kan voorkomen dat de live -gronddraad wordt gehaakt. OPMERKING: Volgens verschillende SwitchGear -oplossing hebben sommige oplossingen niet de lagere isolatie, of wordt de lagere isolatie vervangen door een aardingsschakelaar en kunnen de lockout en pre -preventies aan de vereisten voldoen.
● Raadpleeg figuur (2) voor de installatiestichting, het staal van het funderingskanaal steekt 1-3 mm uit de grond uit, de ongelijkheden per meter mag niet meer dan 1,5 mm overschrijden en de volledige lengte mag niet hoger zijn dan 5 mm.
● Plaats de schakelgear op de foundation in volgorde en pas de installatiepositie aan. Px deze vervolgens met M12 -bouten of spotlassen en draai de schakelgegeer vast met M8 -bouten.
● Na het demonteren van de afdekplaat om de hoofdbus en primaire kabels te installeren, moet het contactoppervlak van de terminals worden gereinigd en gecoat met neutrale aardoliegelei. Blokkeer na de installatie het primaire kabelgat.
● Sluit de indirecte grondbalk van de schakelbalk aan om het in één lichaam langs de opstellingsrichting van het schakelapparaat te maken. Controleer of de aarding ontbreekt, of de aardingslus continu is en de aardingsweerstand niet groter moet zijn dan 10.
● Installeer de secundaire kabel. De kabel wordt geïntroduceerd vanaf de bodem van de voorkant van de schakel, komt de relaisruimte langs de zijwand binnen en wordt op het terminalblok getikt; na de installatie moet het kabelgat worden geblokkeerd.
● Ruim het stof en puin op in de schakel.
De fabrikant verstrekt de volgende documenten en bijlagen bij het leveren:
● Verzendlijst;
● Productkwaliteitscertificaat en fabriekstestrapport;
● Gebruikershandleiding;
● Relevante elektrische tekeningen;
● Hoofdcomponentenhandleiding;
● Kastdeursleutel, operationele handgreep en reserveonderdelen gespecificeerd in het contract.
● Primaire diagram voor bedradingsoplossing en het diagram van de regeling van het primaire bedradingsoplossing.
● Schematisch diagram voor secundair circuit, bedradingsschema, aansluitdraaddiagram.
● Lijst met primaire en secundaire apparatuur.
● Schakel de lay -out van de kast en de locatie van de bus- en kabelbladen.
● Onderhandel met ons bedrijf voor elke speciale serviceconditie van reserveonderdeel en apparatuur.
