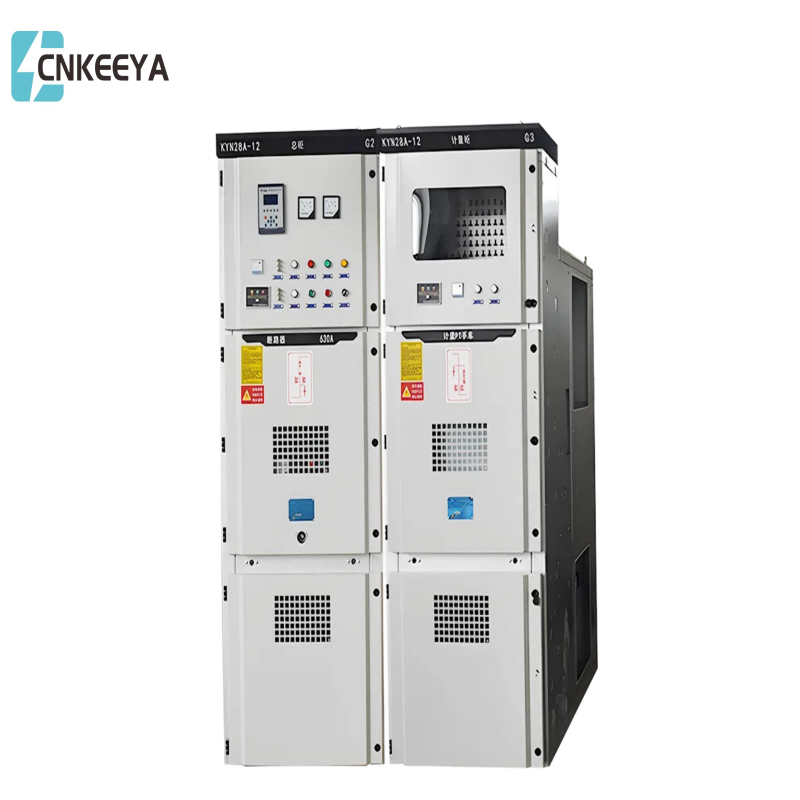

Keeya, een gerenommeerde fabrikant in de elektrische industrie, presenteert met trots de KYN28-24KV-schakelapparatuur: een hoogwaardige oplossing ontworpen voor optimale stroomverdeling. Onze toewijding aan kosteneffectiviteit blijkt duidelijk uit de concurrerende prijzen van deze schakelapparatuur.
Als fabrikant geeft Keeya prioriteit aan het leveren van topproducten tegen een lage prijs, zodat onze klanten kunnen profiteren van zowel kwaliteit als betaalbaarheid. De KYN28-24KV-schakelapparatuur is een bewijs van onze toewijding aan het bieden van kosteneffectieve oplossingen zonder concessies te doen aan de prestaties, waardoor het een voorkeurskeuze is voor diegenen die op zoek zijn naar betrouwbare en budgetvriendelijke schakelapparatuuropties in diverse toepassingen.
Dit product voldoet aan de volgende normen: GB3906-20063.6-40.5KV AC Metaalomsloten schakelapparatuur en besturingsapparatuur*, GB/T11022 Gemeenschappelijke technische vereisten voor hoogspanningsschakelaars en besturingsapparatuur, IEC62271200 AC Metaalomsloten schakelapparatuur en besturingsapparatuur met een nominale spanning van meer dan 1 kV en onder 52', DL/T404 'Technische voorwaarden bestellen voor AC-hoogspanningsschakelaars voor binnenshuis'.
Gepantserde, verwijderbare AC-metaalomsloten schakelapparatuur

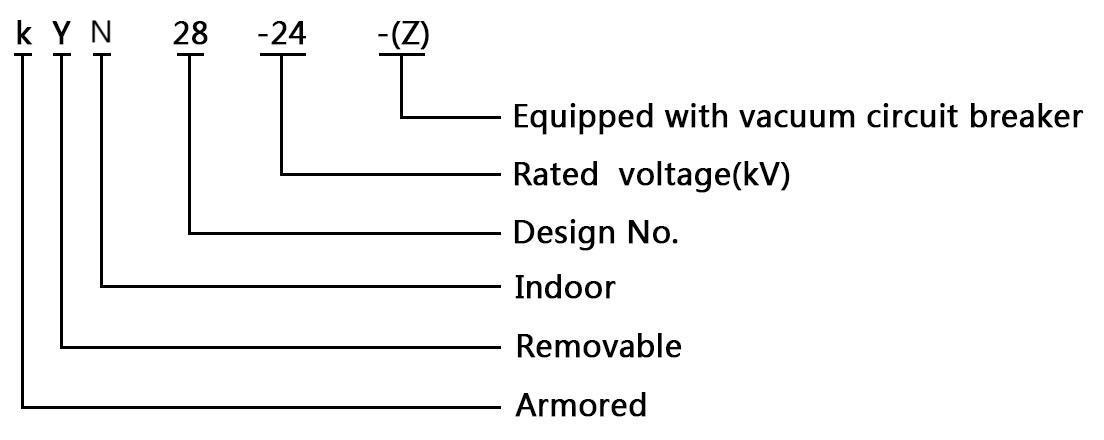

Model en betekenis
Omgevingsluchttemperatuur: maximale temperatuur 40℃, minimale temperatuur -15℃;
● Relatieve vochtigheid: dagelijks gemiddelde niet meer dan 95%, dagelijkse gemiddelde dampdruk niet meer dan 2,2 kPa, maandelijks gemiddelde niet meer dan 90%, maandelijkse gemiddelde dampdruk niet meer dan 1,8 kPa;
● Hoogte: 1000m en lager;
Aardbevingsintensiteit: niet meer dan 8 graden;
● De omringende lucht moet vrij zijn van corrosieve of ontvlambare gassen, waterdamp en andere duidelijke vervuiling;
● Er is geen frequente hevige trilling;
Voor gebruik buiten de normale omgevingsomstandigheden gespecificeerd in GB3906 dient overleg te worden gevoerd tussen de gebruiker en de fabrikant.
|
Item |
Eenheid |
Waarde |
|
|
Beoordeeld Spanning |
kV |
24 |
|
|
Beoordeeld frequentie |
Hz |
50 |
|
|
Nominale stroom van stroomonderbreker |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Beoordeeld stroom van schakelkast |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Geschatte dynamische stroom (4s) |
kA |
16,20,25,31,5,40,50 |
|
|
Geschatte constante stroom (piek) |
kA |
40,50,63,80,100,125 |
|
|
Nominale kortsluitbreekstroom |
kA |
16,20,25,31,5,40,50 |
|
|
Nominale kortsluiting huidig |
kA |
40,50,63,80,100,125 |
|
|
1 min. netfrequentie bestand tegen spanning |
Pool-pool, pool-aarde |
kV |
65 |
|
Over isolerende afstand |
kV |
79 |
|
|
Blikseminslag weerstaan spanning (piek) |
Pool-pool, pool-aarde |
kV |
125 |
|
Over isolerende afstand |
kV |
145 |
|
|
Beschermingsniveau |
IP4X voor behuizing, IP2X voor isolatiekamer en stroomonderbrekerkamer open |
||
Opmerking: de kortsluitcapaciteit van CT moet afzonderlijk worden overwogen.
KYN28-24
Gepantserde, verwijderbare AC-metaalomsloten schakelapparatuur
Schakelinrichtingsstructuur (zie figuur 1).
Volledig met metaal gepantserde, geassembleerde structuur, brede combinatieoplossing.
● Het kastlichaam is gemaakt van geïmporteerd aluminium en verzinkte dunne stalen plaat, verwerkt door MINGE-werktuigmachines, waarbij gebruik wordt gemaakt van geavanceerde vouwtechnologie met meerdere randen, verbonden met klinknagelmoeren en zeer sterke bouten, met hoge precisie, lichtgewicht, hoge sterkte en sterk veelzijdigheid aan onderdelen.
● Het kan worden uitgerust met een vacuümstroomonderbreker uit de VS1-24-serie of geïmporteerde VD4-serie, met een brede toepasbaarheid, hoge betrouwbaarheid en lange onderhoudsvrije jaren.
● De handkar is uitgerust met werk- en testposities en elke positie is uitgerust met positionerings- en weergaveapparatuur, wat veilig en betrouwbaar is.
● Alle soorten handkarren kunnen worden gewijzigd volgens modulaire bouwstenen, zodat handkarren met dezelfde specificaties vrij uitwisselbaar kunnen zijn en handkarren met verschillende specificaties nooit binnen kunnen komen.
● Installatiemodus aardingsschakelaar
a. Geïnstalleerd in het middengedeelte van de kast (type aan de voorzijde) voor het gemak van dubbelzijdig onderhoud van de kast.
b. Geïnstalleerd aan de achterkant van de kast (achtertype) om ruimte tegen de muur te besparen.
● Installatiemethode voor huidige transformator:
a.Geïnstalleerd aan de voorkant van de kabelruimte aan de achterkant van de kast.
b.Gehesen aan de onderkant van de grote buigplaat.
● Er kunnen maximaal 9 eenaderige kabels in de kabelruimte worden geïnstalleerd.
● Elke hogedrukkamer heeft een drukontlastingskanaal om de persoonlijke veiligheid te garanderen.
● Zeer betrouwbaar vergrendelingsapparaat voldoet volledig aan de veiligheidseisen van "vijf-preventie".
● De handkar wordt vervoerd door een speciale vrachtwagen, die licht en flexibel is in gebruik.
● De voor- en achterdeuren zijn uitgerust met observatievensters, die gemakkelijk de werkstatus van binnencomponenten kunnen observeren.
KYN28-24
Gepantserde, verwijderbare AC-metaalomsloten schakelapparatuur
KYN28-24
A. Buskamer
B. Handkarruimte voor stroomonderbrekers
C. Kabelkamer
D. Relay-instrumentkamer
1. Behuizing
2. Vestigingsbus
3. Busbus
4. Hoofdbus
5. Vaste contactpersoon
6. Vaste contactdoos
7. Stroomtransformator
8. Aardschakelaar
9. Kabel
10. Afleider
11. Aarding hoofdbus
12. Geassembleerde scheidingsplaat
13. Scheidingsplaat (klep)
14. Secundaire stekker
15. Handkar voor stroomonderbrekers
16. Verwarmingsapparaat
17. Verwijderbare horizontale scheidingsplaat
18. Bedieningsmechanisme van de aardschakelaar
19. Basisplaat
20. Drukontlastingsapparaat
21. Groef stuurgeleider
● Tekeningnummer hoofdcircuitoplossing, doel- en enkellijnssysteemtekening, nominale spanning, nominale stroom, nominale kortsluitbreekstroom, indeling van de distributieruimte en schakelinrichting en configuratietekening, enz.
● Vereisten voor schakelapparatuur, meet- en beveiligingsfunctie en andere vereisten voor vergrendeling en automatische apparaten.
● Model, specificatie en hoeveelheid van de belangrijkste elektrische componenten in schakelapparatuur.
● Als er een bustray-verbinding nodig is tussen schakelapparatuur of inkomende lijnkast, moeten er specifieke eisen worden gesteld, zoals het nominale draagvermogen van de bustray, de spanwijdte van de bustray en de hoogte vanaf de grond.
● Schakelapparatuur die in speciale omgevingsomstandigheden wordt gebruikt, moet bij bestelling worden gespecificeerd.
