Keeya is een toonaangevende fabrikant in de elektrische industrie en levert kosteneffectieve oplossingen zoals de Box Type Fixed Metal-inclosed Swithchgear. Bekend om onze toewijding aan kwaliteit tegen een lage prijs, is Keeya's schakelapparatuur zorgvuldig ontworpen voor betrouwbaarheid en efficiëntie in stroomdistributiesystemen.
Als fabrikanten zorgen onze nadruk op kosteneffectiviteit ervoor dat klanten producten van hoge kwaliteit ontvangen zonder hun budget in gevaar te brengen. De Box Type Fixed Metal-inclosed Swithchgear van Keeya is een voorbeeld van onze toewijding aan het leveren van economische maar robuuste oplossingen, waardoor het een voorkeurskeuze is voor diegenen die op zoek zijn naar betaalbare en betrouwbare schakelapparatuuroplossingen in diverse toepassingen.
HXGN15-12 doostype Pxed metalen omsloten ringhoofdeenheid (kortweg ing hoofdeenheid) is geschikt voor een voedingssysteem van AC 50 Hz, 12 kV, dat veel wordt gebruikt in industriële en kwaadaardige kabelringnetwerken en voedingsterminals. Vooral geschikt voor kleine secundaire onderstations, schakelstations, stedelijke woondistributie, industriële en mijnbouwbedrijven, winkelcentra, luchthavens, metro's, windenergieopwekking, ziekenhuizen, stadions, spoorwegen en andere plaatsen.
● Hoogte: ≤ 1000 m (bij de bestelling kunt u speciale vereisten opgeven, momenteel zijn er 6 groepen actief op een hoogte van 5200 m).
● Omgevingstemperatuur: -35℃ ~+45℃, maximaal dagelijks gemiddeld temperatuurverschil ≤ 25°C. De gemiddelde dagelijkse relatieve vochtigheid mag niet hoger zijn dan 95%, en de gemiddelde maandelijkse relatieve vochtigheid mag niet hoger zijn dan 90%.
● Seismische capaciteit: 8 graden.
● In plaats van geen ernstige trillingen en schokken en geen Pre-, chemische corrosie of explosiegevaar.
● GB3906-2006 Metaalomsloten wisselstroomschakel- en besturingsapparatuur voor nominale spanning boven 3,6 kV en tot en met 40,5 kV
● IEC 60298 AC-metaalomsloten schakel- en besturingsapparatuur voor nominale spanningen boven 1 kV en tot en met 52 kV
● GB/T 11022-2011 Gemeenschappelijke specificatie voor hoogspanningsschakelapparatuur en besturingsapparatuurnormen
Mooi en compact uiterlijk, het beschermingsniveau van de schaal is meer dan IP3X na montage van de kast.
● De bovenste en onderste units zijn modulair en eenvoudig te installeren en te onderhouden.
● Het kastrek heeft een geklonken structuur om de sterkte van de kast te garanderen.
● Geïntegreerde laagspanningsruimte voor montage van secundaire componenten en een uitbreidbare meterruimte voor montage van meer secundaire beveiligingseenheden. Er zijn drukontlastingskanalen voor installatie beschikbaar.
● Er wordt gebruik gemaakt van een SF6 gasgeïsoleerde onderhoudsvrije lastschakelaar, met goede economische efficiëntie en betrouwbaarheid. Makkelijk te besturen.
● Met een compleet preventief vergrendelingsapparaat, hoge installatieprestaties.

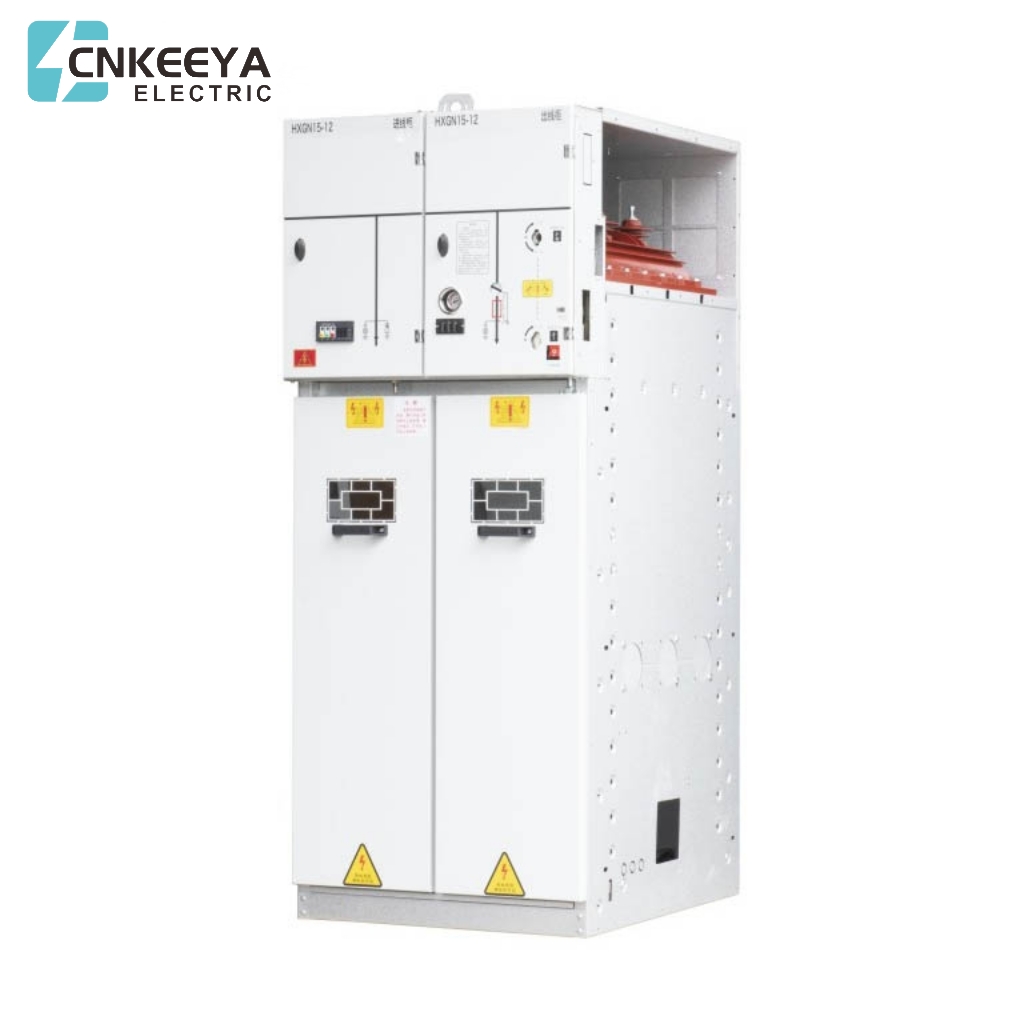

HXGN15-12
Kasttype Vaste, met metaal omsloten schakelapparatuur
● De algemene structuur
● De ringhoofdeenheid bestaat uit een busruimte, een belastingschakelaar (of een stroomonderbrekerruimte), een kabelruimte, bedieningsmachines, een vergrendelingsmechanisme en een laagspanningscontrolekamer, evenals meet- of meetcircuits. Elk compartiment is gescheiden door stalen platen om uitval naar de aangrenzende kamer te voorkomen.
● Busruimte
De busruimte bevindt zich op het bovenste deel van de schakelapparatuur, waar de hoofdbussen met elkaar zijn verbonden en door de hele rij schakelapparatuur lopen. De bussen zijn horizontaal opgesteld en eenvoudig uit te breiden.
● Hoofdschakelruimte
a. Belastingsschakelaarkamer: Er is een belastingsschakelaar in de schakelkamer. De schaal van de belastingsschakelaar is gemaakt van epoxyhars, gevuld met SF6-gas als boogdovende en isolerende medium. Aan het voorste uiteinde van de bedieningsas bevindt zich zijn twee transparante, door heet persen gevormde plastic eindkappen, waardoor de staat van het contact kan worden waargenomen. In de schakelruimte kan naar wens van de klant een SF6-gasdichtheidsmeter of gasdichtheidsmeter met alarmcontact worden geïnstalleerd
b. Stroomonderbrekerruimte: De stroomonderbrekerruimte bevindt zich in het midden van de schakelapparatuur, die kan worden uitgerust met speciale vacuümstroomonderbrekers of SF6-stroomonderbrekers volgens de behoeften van de klant. Het uitschakelvermogen kan voldoen aan de normale schakel- en vestigingsnetwerkactiviteiten en onder bijzondere omstandigheden onderbreken van elektrische stroom, kortsluiting etc.. Vacuümstroomonderbrekers zijn bijzonder geschikt voor frequente netwerksystemen. De stroomonderbreker is uitgerust met een veerbedieningsmechanisme met hersluitfunctie, betrouwbare werking en een lange levensduur.
● Kabelkamer
Het kabelcompartiment wordt voornamelijk gebruikt voor het aansluiten van kabels, zodat een- of drieaderige kabels met de meest eenvoudige, niet-afgeschermde kabelblokken kunnen worden aangesloten. Tegelijkertijd is er voldoende ruimte voor bliksemafleiders, stroomtransformatoren en lagere aardingsschakelaars. Volgens het standaardontwerp heeft de deur van het schakelapparaat een observatievenster en een veiligheidsvergrendeling, en is de bodemplaat van de kabelkamer uitgerust met een afdichtingsdeksel en een kabelklem met een beugel van een geschikte maat. Het voordeurframe van de bodemplaat van de kabelkamer kan worden verwijderd om de kabelinstallatie te vergemakkelijken.
● Bedieningsmechanisme, vergrendelingsmechanisme en laagspanningscontrolekamer De laagspanningskamer met vergrendeling fungeert tevens als bedieningspaneel. De laagspanningskamer is voorzien van een veerbediening met standindicator en een mechanische vergrendeling. Het kan ook worden uitgerust met hulpcontacten, uitschakelspoelen, nooduitschakelmechanismen, capacitieve live-weergaveapparaten, sleutelsloten en elektrische bedieningsapparaten. Tegelijkertijd kan de laagspanningsruimte ook worden gebruikt voor het installeren van regelcircuits, registratie-instrumenten en beveiligingsrelais. Het 750 mm brede schakelapparaat is uitgerust met twee identieke laagspanningskamers, die kunnen worden uitgerust met meer accessoires.
Nee. |
Item |
eenheid |
Waarde |
1 |
Nominale spanning |
kV |
12 |
2 |
Nominale frequentie |
Hz |
50 |
3 |
Nominale stroom van hoofdbus/max. nominale stroom buiten gebruik |
A |
630, 125 |
4 |
Geschatte korte tijd is bestand tegen de stroom van de hoofdleiding circuit en aardcircuit |
kA/S |
20, 3 |
5 |
Nominale piekstroom van hoofdcircuit en aardcircuit |
kA |
50 |
6 |
Nominale kortsluitstroom van hoofdcircuit en aardcircuit |
kA |
50 |
7 |
Laadschakelaar breektijd bij volledige capaciteit |
tijd |
100 |
8 |
Stroom onderbreken bij gebruik |
kA |
31,5, 40 |
9 |
Nominale breekstroom met gesloten ring |
A |
630 |
10 |
Nominale overdrachtsstroom |
A |
1600 |
11 |
Mechanische levensduur |
tijd |
2000 |
12 |
1min stroomfrequentie bestand tegen spanning (piek) fase-fase, fase-aarde/isolerende afstand |
kV |
42, 48 |
13 |
Bliksemimpuls is bestand tegen spanning (piek) fase-fase fase-aarde/isolatieafstand |
kV |
75, 85 |
14 |
De stroomfrequentie van 1 minuut is bestand tegen de spanning van het secundaire circuit |
kV |
2 |
15 |
Beschermingsniveau |
|
IP3X |
Hoogte H (mm) |
Maat |
Van toepassing bereik |
1400 |
Toepasbaar voor eenaderige kabel |
|
1600 |
Toepasbaar voor eenaderige kabel |
|
1800 |
Toepasbaar voor drie-aderige kabel |
|
Breedte B (mm) |
375 |
Inlaat en uitlaat |
500 |
|
|
750 |
|
|
Diepte D (mm) |
918 |
|
1. Bedieningsmechanisme
2. Lastschakelaar
3. Kastlichaam
4. Instrumentenkamer
5. SF6 voltmeter
6. Hoogspanningsindicatie
7. Zekering
8. Laat de aardingsschakelaar zakken
Geef bij bestelling aan:
● Bij bestelling moeten de volgende technische gegevens worden opgegeven;
● Nummer van de hoofdbedradingsoplossing, doel- en enkellijnssysteemtekening, nominale spanning, nominale stroom, nominale kortsluitbreekstroom, tekening van de indeling van de distributieruimte en tekening van de schakelkast, enz.;
● Vereisten voor de besturings-, meet- en beveiligingsfuncties van de schakelapparatuur, evenals vereisten en schema's voor andere vergrendelings- en automatische apparaten; Model, specificatie en hoeveelheid van de belangrijkste elektrische componenten in de schakelapparatuur;
● Wanneer de schakelapparatuur in speciale omgevingsomstandigheden wordt gebruikt, moet dit bij de bestelling worden gespecificeerd;
● Andere speciale vereisten moeten vóór de bestelling schriftelijk in detail worden uitgelegd en besproken.
Vergroot de capaciteit van de hoofdtransformator en verbeter de stroomvoorzieningscapaciteit van het onderstation.
Verbeter de krachtoverbrengingscapaciteit van distributielijnen en verminder het aantal distributielijnen.
Vergroot de voedingsradius van middenspanningslijnen.
Verbeter de kwaliteit van de stroomvoorziening van het middenspanningsnet.
Verminder het stroomverlies van het middenspanningsnet.
Red non-ferrometalen en landbronnen.
● Hoogte: ≤1000m Omgevingstemperatuur: maximale omgevingstemperatuur +40℃, minimale omgevingstemperatuur -35℃, maximaal dagelijks temperatuurverschil 25℃;
● Relatieve vochtigheid: dagelijkse gemiddelde relatieve vochtigheid ≤95%, maandelijkse gemiddelde relatieve vochtigheid ≤90%;
● Seismische intensiteit: 8 graden;
Nominale frequentie van het systeem: 50 Hz;
Jaarlijks lekkagepercentage van SF6: ≤0,1%;
Beschermingsklasse behuizing: IP3X;
● Let op: als u dit product bestelt buiten de bovenstaande voorwaarden, neem dan contact op met ons bedrijf.
● GB/T156 Standaardspanningen
● GB 311.1 Isolatiecoördinatie - Deel 1: Definities, principes en regels;
● GB 38043.6kV~40.5kV Hoogspanningswisselstroomschakelaars voor nominale spanning boven 3,6 kV en minder dan 40,5 kV GB 3906 Metaalomsloten wisselstroomschakel- en besturingsapparatuur voor nominale spanningen boven 3,6 kV en tot en met 40,5 kV;
● GB/T 11022 Gemeenschappelijke specificaties voor hoogspanningsschakelapparatuur en besturingsapparatuurnormen;
● GB/T 12.022 Zwavelhexafluoride voor industrieel gebruik;
● GB16926 Hoogspannings-wisselstroomschakelaar-zekeringcombinaties;
● DL/T 404 AC-hoogspanningsschakelpaneel voor binnen Volledig metalen ringhoofdeenheid
Nee. |
Naam |
Eenheid |
Belasting schakelkast |
Schakel-zekeringcombinatiekast |
|
1 |
Nominale spanning |
kV |
24 |
||
2 |
Nominale frequentie |
Hz |
50 |
||
3 |
Nominale stroom |
A |
630 |
125 |
|
4 |
Nominale belastingbreekstroom |
A |
630 |
125 |
|
5 |
(3s) Nominale kortstondige weerstandsstroom (effectief) (3s) |
kA |
20 |
||
6 |
Nominale piekstroom |
kA |
50 |
||
7 |
Gesloten lus-breekstroom |
A |
630 |
||
8 |
Maximale overdrachtsstroom |
A |
|
31.5 |
|
9 |
Toekomstig kortsluiting breken stroom van (effectieve) zekering |
kA |
|
1400 |
|
10 |
2s korte tijd bestand tegen stroom van aardingsschakelaar |
kA |
20 |
||
11 |
Nominale stroomonderbrekingstijden |
Tijd |
≥100 |
||
12 |
Mechanische levensduur |
Laadschakelaar |
≥2000 |
||
Aardingsschakelaar |
≥2000 |
||||
13 |
Jaarlijks lekkagepercentage van SF6-gas |
Jaarlijks lekkagepercentage van SF6-gas |
% |
≤0,1 |
|
14 |
Geschatte kortstondige stroomfrequentie is bestand tegen (effectieve) spanning |
Over isolerende afstand |
kV |
64(79) |
|
Openingsafstand schakelaar |
kV |
64(79) |
|||
Fase naar fase, fase naar aarde |
kV |
50(65) |
|||
nominale bliksempuls bestand tegen spanning (piek) |
Over isolerende afstand |
kV |
110(145) |
||
Openingsafstand schakelaar |
kV |
110(145) |
|||
Fase naar fase, fase naar aarde |
kV |
95(125) |
|||
15 |
Grenswaarde temperatuurstijging |
K |
Volgens GB/T11022 |
||
16 |
Bedieningsmechanisme |
|
Handmatig, of elektrisch plus handmatig |
||
17 |
Werkspanning |
V |
aanbevolen DC110, optioneel DC24 of DC48 AC220 |
||
18 |
Kruipafstand van isolerende delen in kast |
mm/kV |
≥20(24kV)220 (berekend als per24kV) |
||
19 |
Beschermingsklasse behuizing |
|
IP3X |
||
20 |
Vrije luchtafstand van kale geleider (fase tot aarde en fase tot fase) |
mm |
≥180 |
||
21 |
Nominale laadstroom van de kabel |
A |
25 |
||
22 |
Schakelinductiestroom van nullasttransformator |
A |
0~15A |
||
23 |
Asynchronie openen en sluiten |
Mevr |
<5 |
||
24 |
Weerstand hoofdcircuit (exclusief zekering) |
mΩ |
<140 |
Opmerking: De nominale stroom van de schakelaar-zekeringcombinatie wordt gebruikt voor het volledige gecombineerde apparaat van de lastschakelaar en de geselecteerde zekering. De gegevens buiten de haakjes verwijzen naar het neutrale punt-aardingssysteem door middel van lage weerstand, en de gegevens binnen de haakjes verwijzen naar naar het neutrale punt of het ongeaarde systeem via een boogonderdrukkingsspoel.
Volledig metalen ringhoofdeenheid
Doel schakelkast |
Kastbreedte (mm) |
Kabinetsdiepte (mm) |
Kabinetshoogte (mm) |
Inkomend kastje |
750 |
1020 |
1900 |
Uittredend kabinet |
500 |
1020 |
1900 |
kastje |
500 |
1020 |
1900 |
Buskoppelkast |
500 |
1020 |
1900 |
Bankschroef koppelkast |
500 |
1020 |
1900 |
Bus-overgangskast |
500 |
1020 |
1900 |
Meten kastje |
1120 |
1020 |
1900 |
Opmerking:
1. De nominale diepte van de schakelkast omvat alle buitenranden van het deurpaneel (exclusief de bolle elementen, sloten, pinnen en de bolle delen van het deurpaneel)
2. De nominale hoogte van de schakelkast, inclusief alle buitenranden van de kop (exclusief convexe ringen)
