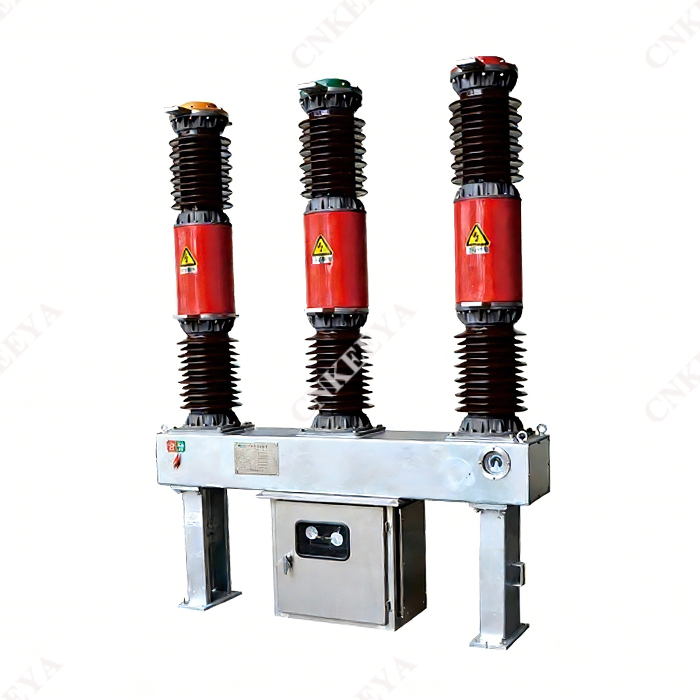

LW36-40.5 (W)/T2000-31.5 zwavelhexafluoride-stroomonderbreker voor buitengebruik

Overzicht

 LW36-40.5 (W)/T2000-31.5 zwavelhexafluoride-stroomonderbreker voor buitengebruik is een elektrische uitrusting in AC 50 Hz driefasige voedingssystemen, geschikt voor controle en bescherming in nominale spanning, 40,5 kV voedingssystemen. Het is uitgerust met interne of externe stroomtransformatoren voor meet- en beveiligingsdoeleinden.

Structurele kenmerken

 De LW36-40.5 zwavelhexafluoride stroomonderbreker is een porseleinen zuilconstructie voor buitenshuis, uitgerust met een CT35 veerbedieningsmechanisme. Het mechanisme en de behuizing zijn gerangschikt in een "T" -vorm, met een klein totaalvolume, een laag gewicht, een eenvoudige structuur, een laag bedrijfsvermogen en eenvoudige installatie en foutopsporing. Mechanische levensduur van 10.000 cycli, geschikt voor frequent gebruik;

 Door gebruik te maken van een boogbluskamer met perslucht met uitstekende breekprestaties en een elektrische levensduur tot 20 keer;

 De afdichtingsprestaties zijn betrouwbaar. De statische afdichting heeft een "O-vormige afdichtringstructuur, en de dynamische afdichting heeft een" V "-vormige afdichtring met veerdrukcompensatiestructuur. De secundaire bedradingsplaat van de transformator wordt geproduceerd door middel van een drukinjectieproces, met sterke anti-verouderingsprestaties, waardoor het jaarlijkse luchtlekkagepercentage ≤ 0,5% bedraagt;

 Het installatiechassis en de ondersteuning zijn gemaakt van integrale stalen plaatrollen, waarbij gebruik wordt gemaakt van zeer sterke standaardcomponenten met een hoge mechanische betrouwbaarheid;

 De ijzeren kern van meetkwaliteit van de interne of externe stroomtransformator is gemaakt van materiaal met een hoge magnetische geleidbaarheid van een microkristallijne legering, met een nauwkeurigheidsniveau tot 0,2 of 0,2S. Elke fase van het product kan worden uitgerust met 2-4 stroomtransformatoren.

 Bestelinstructies

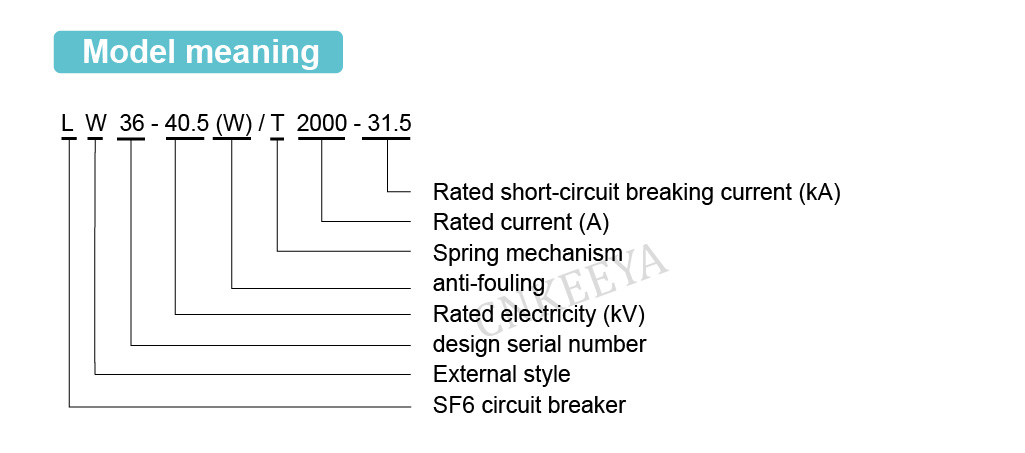

 Model en specificaties van stroomonderbrekers;

 Nominale elektrische parameters (spanning, stroom, breukstroom, enz.)

 Omgevingsomstandigheden voor gebruik (omgevingstemperatuur, hoogte, niveau van milieuvervuiling); Nominale elektrische parameters van het stuurcircuit (nominale spanning van de energieopslagmotor, nominale spanning van de openings- en sluitspoelen); Namen en nummers van benodigde reserveonderdelen, gespecialiseerde apparatuur en gereedschappen (afzonderlijk te bestellen)

 De bedradingsrichting van de terminal tegelijk.
