Wat is het verschil tussen een box-type onderstation en een traditioneel onderstation?

Wat zijn de kenmerken van een box-type onderstation?

Box-type onderstationsworden gekenmerkt door een laag gewicht, eenvoudige installatie en onderhoud en een mooi uiterlijk. Ze zijn bijzonder geschikt voor energietransformatie in industriële en mijnbouwbedrijven, stedelijke stroomdistributie, parken, woonwijken en andere plaatsen. Box-type onderstations bestaan ​​hoofdzakelijk uit een meercircuit hoogspanningsschakelsysteem, gepantserde rail, onderstation geïntegreerd automatiseringssysteem, communicatie, telecontrole, meting, condensatorcompensatie en gelijkstroomvoeding. Ze worden geïnstalleerd in een vochtbestendige, roestbestendige, stofdichte, knaagdierbestendige, brandwerende, anti-diefstal, warmte-geïsoleerde, volledig gesloten, verplaatsbare doos met stalen structuur. Ze zijn mechatronisch en volledig gesloten. Ze hebben de volgende hoofdkenmerken:

(1) Geavanceerde technologie, veilig en betrouwbaar.

De boxbody maakt gebruik van de huidige toonaangevende technologie en processen. De buitenschaal is over het algemeen gemaakt van staalplaat met aluminium-zinkcoating en het frame maakt gebruik van standaard containermaterialen en productieproces. Het heeft goede corrosiewerende eigenschappen en roest gedurende 20 jaar niet. De binnenste afdichtingsplaat is gemaakt van een gespplaat van aluminiumlegering en de tussenlaag is gemaakt van vuurvaste en warmte-isolerende materialen. In de box zijn airconditioning- en ontvochtigingsapparaten geïnstalleerd. De werking van de apparatuur wordt niet beïnvloed door het natuurlijke klimaat en externe vervuiling, en kan een normale werking garanderen in de barre omgeving van -40℃~+40℃. De primaire apparatuur in de doos maakt gebruik van volledig gesloten hoogspanningsschakelapparatuur (zoals het XGN-type), droge transformatoren, droge wederzijdse inductoren, vacuümschakelaars, veerbedieningsmechanismen, roterende scheiders en andere apparatuur. Het product heeft geen blootgestelde delen onder spanning en is een volledig gesloten en volledig geïsoleerde structuur. Het kan volledig nul ongevallen met elektrische schokken en een hoge veiligheid bereiken. De secundaire maakt gebruik van een microcomputer geïntegreerd automatiseringssysteem, dat onbemand kan zijn.

(2) Hoge mate van automatisering.

Het hele station is intelligent ontworpen. Het beveiligingssysteem maakt gebruik van het onderstation-microcomputer-geïntegreerde automatiseringsapparaat, dat op een gedecentraliseerde manier wordt geïnstalleerd. Het kan de "vier afstandsbedieningen" realiseren, namelijk telemetrie, telesignalering, afstandsbediening en aanpassing op afstand. Elke unit heeft een onafhankelijke bedieningsfunctie en een volledige relaisbeveiligingsfunctie. Het kan op afstand de bedrijfsparameters instellen, de vochtigheid en temperatuur in de box regelen en het rookalarm op afstand instellen om te voldoen aan de vereisten van onbemande werking. Het kan indien nodig ook beeldbewaking op afstand realiseren.

(3) Prefabricage in de fabriek.

Tijdens het ontwerp kunnen, zolang de ontwerper een hoofdbedradingsschema en het ontwerp van de externe apparatuur maakt volgens de werkelijke vereisten van het onderstation, de door de fabrikant verstrekte specificaties en modellen van de doostransformator worden geselecteerd. Alle apparatuur wordt in één keer in de fabriek geïnstalleerd en gedebugd, waardoor de fabrieksconstructie van het onderstation echt wordt gerealiseerd en de ontwerp- en productiecyclus wordt verkort. Voor installatie op locatie zijn alleen de positionering van de box, de kabelverbinding tussen de boxen, de uitgaande kabelverbinding, de verificatie van de beveiligingsinstelling, de transmissietest en ander foutopsporingswerk nodig. Het hele onderstation duurt slechts ongeveer 5 tot 8 dagen van installatie tot inbedrijfstelling, wat de bouwtijd aanzienlijk verkort.

(4) Flexibele combinatiemethode.

Het box-type onderstation heeft een relatief compacte structuur en elke box vormt een onafhankelijk systeem, wat de combinatiemethode flexibel en veranderlijk maakt. De gebruikerseenheid kan enkele modi vrij combineren, afhankelijk van de feitelijke situatie, om aan de behoeften van een veilige werking te voldoen.

(5) Lage investering en snelle resultaten.

 Het box-type onderstation vermindert de investering met 40% tot 50% vergeleken met het conventionele onderstation van dezelfde grootte. Door de selectie van geavanceerde apparatuur, vooral de werking van olievrije apparatuur, wordt het probleem van apparatuurlekkage in het conventionele onderstation fundamenteel opgelost. Het onderstation kan conditieonderhoud implementeren, de onderhoudswerklast verminderen, bedrijfs- en onderhoudskosten besparen, en de algehele economische voordelen zijn zeer aanzienlijk.

(6) Kleine voetafdruk.

De doosvormig onderstation beslaat slechts 1/10 van de oppervlakte van het onderstation van dezelfde grootte. Het kan volledig gebruik maken van het straatcentrum, het plein en de fabriekshoeken voor installatie en productie, wat in overeenstemming is met het nationale beleid om land te besparen.

(7) Mooi uiterlijk en gemakkelijk te coördineren met de omgeving.

De doosomhulling maakt gebruik van gegalvaniseerde staalplaat- en containerproductietechnologie, met een prachtig uiterlijkontwerp. Met het uitgangspunt om de betrouwbaarheid van de stroomvoorziening te garanderen, is het door het selecteren van de schaalkleur van het box-type onderstation eenvoudig te coördineren met de omgeving. Het is met name geschikt voor stedelijke bouw, zoals stedelijke woonwijken, stations, havens, luchthavens, parken, groenstroken en andere dichtbevolkte gebieden. Het kan zowel als vast onderstation als als mobiel onderstation worden gebruikt.

Het verschil tussen traditionele en geprefabriceerde substations

Traditionele onderstations zijn een cruciaal onderdeel van energiesystemen en worden voornamelijk gebruikt om hoogspanningselektriciteit om te zetten in laagspanningsenergie om aan de wisselende stroombehoeften te voldoen. Ze zorgen ook voor een stabiele werking en geoptimaliseerde verzending van energiesystemen, waardoor een betrouwbare en stabiele stroomvoorziening wordt gegarandeerd.

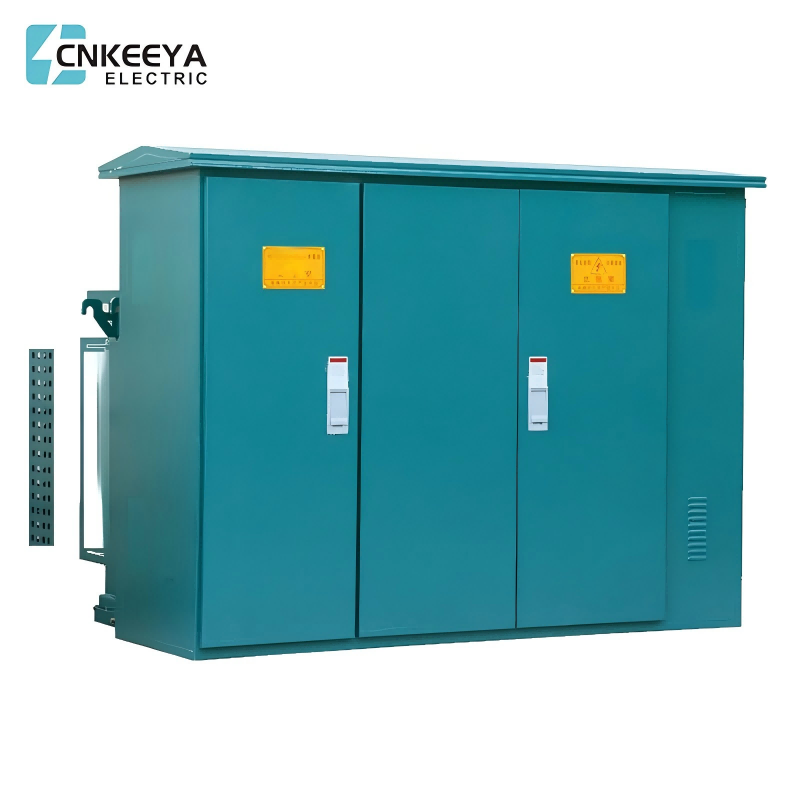

Het volgende is een parametervergelijking tussen het American Type Prefabrication Substation en het traditionele onderstation vanAlleen Zhejiang elektrisch apparaatBedrijf:

Hoe worden box-type onderstations geclassificeerd?

(1) Geassembleerd type. De complete hoog- en laagspanningssets en transformatoren worden in een metalen doos geïnstalleerd en er wordt een bedieningsgang achtergelaten in de hoog- en laagspanningsverdeelapparaten. Dit type box-type onderstation is relatief groot en wordt nu zelden gebruikt.

(2) Gecombineerd apparaattype. In plaats van gebruik te maken van de bestaande complete sets apparaten, worden de elektrische hoog- en laagspanningsbesturings- en beveiligingsapparatuur rechtstreeks in de doos geïnstalleerd om een ​​geheel te vormen. Het ontwerp is gebaseerd op onderhoudsvrije overwegingen, er is geen bedieningsgang en de doos is klein. Het wordt ook wel het Europese box-type onderstation of het gewone box-type onderstation genoemd.

(3) Geïntegreerd type. De hoogspanningsbesturings- en beveiligingsapparaten zijn vereenvoudigd en de hoog- en laagspanningsdistributieapparaten en het transformatorlichaam worden samen in de transformatorolietank geïnstalleerd om een ​​geheel te vormen. Het volume is kleiner, ligt dicht bij de olie-ondergedompelde transformator met dezelfde capaciteit, en is 1/3 van het Europese box-type onderstation. Het wordt ook wel Amerikaans box-type onderstation of compact box-type onderstation genoemd.
