Waarom wordt een 24 kV solide geïsoleerde ringhoofdunit de voorkeurskeuze voor moderne stroomdistributie?

Terwijl energiedistributienetwerken zich blijven ontwikkelen in de richting van een hogere veiligheid, minder onderhoud en een grotere ecologische duurzaamheid, zullen de24kV solide geïsoleerde ringhoofdeenheidis een steeds populairdere oplossing geworden voor nutsvoorzieningen, duurzame energieprojecten, industriële faciliteiten en commerciële gebouwen. In dit artikel leggen we uit hoe dit innovatieve schakelsysteem verschilt van conventionele gasgeïsoleerde systemen, verkennen we de werkingsprincipes, technische voordelen, toepassingsscenario's en aankoopoverwegingen, en laten we zien waaromCNKEYAbiedt betrouwbare middenspanningsdistributieoplossingen voor klanten over de hele wereld.

Inhoud

• Invoering
• Wat is een 24 kV solide geïsoleerde ringhoofdunit?
• Belangrijke voordelen van solide geïsoleerde RMU's
• Hoe werkt het?
• Ga door met lezen

Invoering

De vraag naar een veiligere en groenere elektrische infrastructuur heeft de adoptie van de elektrische infrastructuur versneld24 kV solide geïsoleerde ringhoofdunitvia moderne distributienetwerken. Als ervaren fabrikant van middenspanningsapparatuur,CNKEYAdelivers advanced solid insulated switchgear solutions designed to improve operational reliability while reducing environmental impact. Vergeleken met traditionele SF₆-gasgeïsoleerde apparatuur biedt solide geïsoleerde technologie verbeterde veiligheid, vereenvoudigd onderhoud en uitstekende prestaties op de lange termijn, waardoor het een ideale keuze is voor nutsvoorzieningen, industriële installaties, stations voor hernieuwbare energie, luchthavens, spoorwegvervoersystemen en slimme stadsprojecten.

Of het nu gaat om het upgraden van een verouderd elektriciteitsnet of het bouwen van een gloednieuw elektriciteitsdistributiesysteem, het selecteren van de juiste ringhoofdeenheid heeft rechtstreeks invloed op de operationele efficiëntie, onderhoudskosten, levensduur van apparatuur en netwerkbetrouwbaarheid. Door de technische kenmerken van solide geïsoleerde schakelapparatuur te begrijpen, kunnen ingenieurs en inkoopmanagers weloverwogen investeringsbeslissingen nemen.

Wat is een 24 kV solide geïsoleerde ringhoofdunit?

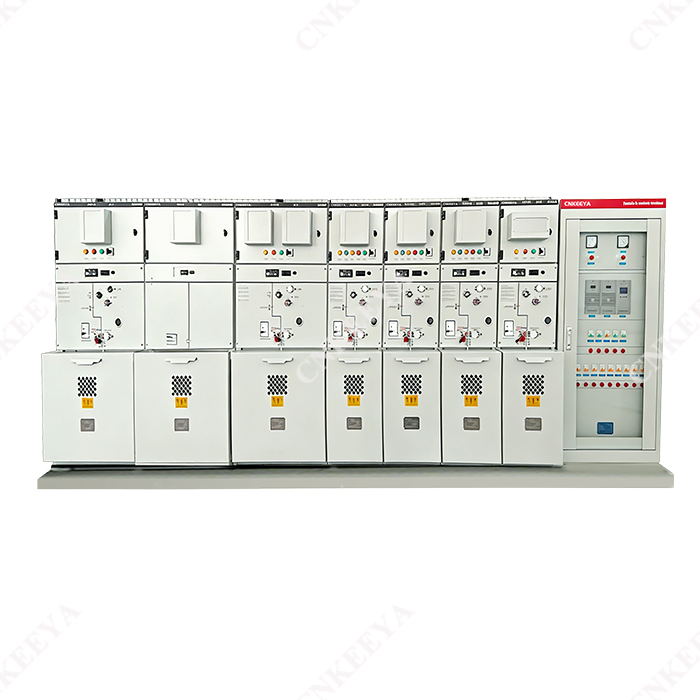

A 24 kV solide geïsoleerde ringhoofdunit(RMU) is een compacte middenspanningsschakelinstallatie ontworpen voor secundaire stroomdistributienetwerken die tot 24 kilovolt werken. In plaats van te vertrouwen op SF₆-gas als primair isolatiemedium, maakt het gebruik van geavanceerde vaste diëlektrische materialen om onder spanning staande componenten veilig te isoleren.

De RMU integreert meerdere functionele eenheden in één compacte behuizing, waaronder:

• Lastscheidingsschakelaars
• Stroomonderbrekers
• Vacuümonderbrekers
• Aardingsschakelaars
• Busbaren
• Beveiligingsrelais
• Kabelaansluitcompartimenten

Omdat alle geleiders onder spanning zijn ingekapseld in hoogwaardige vaste isolatiematerialen, wordt de apparatuur zeer goed bestand tegen stof, vocht, condensatie, vervuiling en externe invloeden van buitenaf. Deze constructie verbetert de operationele stabiliteit aanzienlijk, zelfs onder veeleisende installatieomstandigheden.

In tegenstelling tot conventionele luchtgeïsoleerde schakelapparatuur vereisen solide geïsoleerde RMU's veel minder installatieruimte en bieden ze tegelijkertijd een hogere operationele veiligheid. Vergeleken met SF₆-gasgeïsoleerde systemen elimineren ze het risico op lekkage van broeikasgassen en vereenvoudigen ze de naleving van de milieuwetgeving gedurende de hele levenscyclus van de apparatuur.

Belangrijke voordelen van solide geïsoleerde RMU's

Een groeiend aantal nutsbedrijven en industriële gebruikers vervangen traditionele schakelapparatuur door solide geïsoleerde alternatieven vanwege verschillende overtuigende voordelen.

1. Milieuvriendelijk ontwerp

Een van de belangrijkste voordelen is de eliminatie van zwavelhexafluoride (SF₆), een broeikasgas met een extreem hoog aardopwarmingsvermogen. Door de gasisolatie te vervangen door vaste diëlektrische materialen ondersteunt de apparatuur een duurzame energie-infrastructuur en helpt het organisaties te voldoen aan de steeds strengere milieuvoorschriften.

2. Hogere operationele veiligheid

Solide isolatie omhult stroomvoerende geleiders volledig, waardoor de kans op onbedoeld contact, overslag of isolatiefalen wordt geminimaliseerd. Operators profiteren van verbeterde persoonlijke veiligheid tijdens schakel- en onderhoudswerkzaamheden.

3. Uitstekende weerstand tegen zware omstandigheden

Solide geïsoleerde RMU's behouden uitstekende elektrische prestaties op locaties die worden blootgesteld aan:

• Hoge luchtvochtigheid
• Zoutspray
• Zware industriële vervuiling
• Ophoping van stof
• Grote hoogte
• Frequente temperatuurschommelingen

Dit aanpassingsvermogen aan de omgeving vermindert onverwachte uitval veroorzaakt door aantasting van de isolatie aanzienlijk.

4. Compacte installatievoetafdruk

Stedelijke onderstations, ondergrondse distributieruimten, commerciële gebouwen en stations voor hernieuwbare energie hebben vaak een beperkte installatieruimte. Dankzij het compacte structurele ontwerp kunnen ingenieurs het beschikbare vloeroppervlak maximaliseren en tegelijkertijd veilige bedieningsruimten behouden.

5. Verminderde onderhoudsvereisten

Doordat er geen sprake is van gasdrukmonitoring, lekkage-inspectie of gasaanvulling worden onderhoudswerkzaamheden aanzienlijk eenvoudiger. Dit vertaalt zich in lagere levenscycluskosten en minder stilstand gedurende de gehele levensduur van de apparatuur.

Hoe werkt een 24 kV solide geïsoleerde ringhoofdeenheid?

Hoewel de isolatietechnologie verschilt van conventionele gasgeïsoleerde apparatuur, blijft het werkingsprincipe bekend bij middenspanningsingenieurs.

Inkomende elektrische stroom komt de RMU binnen via inkomende feeders voordat het het interne railsysteem bereikt. Afhankelijk van de bedrijfsomstandigheden van het netwerk, sturen schakelapparaten elektrische energie naar uitgaande feeders, terwijl beveiligingsapparaten continu de circuitomstandigheden bewaken.

Als abnormale situaties zoals overbelasting, kortsluiting of aardfouten optreden, activeren beveiligingsrelais onmiddellijk de vacuümstroomonderbreker, waardoor het defecte gedeelte wordt geïsoleerd en de serviceonderbreking naar niet-getroffen delen van het distributienetwerk tot een minimum wordt beperkt.

Solide diëlektrische isolatie omringt permanent onder spanning staande geleiders, waardoor elektrische isolatie wordt gegarandeerd zonder afhankelijk te zijn van onder druk staand isolatiegas. Het resultaat is stabiele diëlektrische prestaties, uitstekende isolatiebetrouwbaarheid en minimaal onderhoud gedurende de gehele levensduur van de apparatuur.

Bovendien kunnen moderne intelligente RMU's digitale monitoringsystemen integreren die in staat zijn realtime operationele gegevens te verzamelen, waardoor voorspellende onderhoudsstrategieën mogelijk worden en de ontwikkeling van een slimme netwerkinfrastructuur wordt ondersteund.

Technische structuurvergelijking van 24 kV solide geïsoleerde RMU versus traditionele systemen

Door de structurele verschillen tussen isolatietechnologieën te begrijpen, kunnen ingenieurs de juiste oplossing voor specifieke distributiescenario's selecteren. De24 kV solide geïsoleerde ringhoofdunitbiedt een fundamenteel andere aanpak vergeleken met luchtgeïsoleerde en SF₆-gasgeïsoleerde systemen.

Kerncomponenten van solide geïsoleerde RMU

Een hoogwaardige RMU is opgebouwd uit verschillende geïntegreerde functionele modules, elk ontworpen voor betrouwbaarheid en operationele veiligheid.

Vacuümstroomonderbrekereenheid

De vacuümonderbreker is verantwoordelijk voor het onderbreken van foutstromen en zorgt voor boogdoving in een afgesloten omgeving, waardoor stabiele en betrouwbare schakelprestaties worden geleverd, zelfs onder hoge belasting.

Lastscheidingsschakelaareenheid

Dit onderdeel maakt het veilig schakelen van normale belastingsstromen mogelijk, waardoor operators distributienetwerken kunnen herconfigureren zonder de leveringsstabiliteit te onderbreken.

Feederbeveiligingssysteem

Geavanceerde beveiligingsrelais detecteren abnormale elektrische omstandigheden zoals overstroom, kortsluiting en aardfouten, waardoor de getroffen circuits onmiddellijk worden geïsoleerd.

Busbar-montage

Het interne railsysteem verdeelt elektrische energie over meerdere uitgaande feeders, terwijl een consistente geleidbaarheid en minimaal energieverlies behouden blijven.

Prestatievoordelen in toepassingen in de echte wereld

In praktische implementatiescenario's vertonen solide geïsoleerde RMU's aanzienlijke voordelen op het gebied van betrouwbaarheid en levenscycluskostenefficiëntie.

• Verminderde uitvalfrequentie in stedelijke distributienetten
• Stabiele werking in kustgebieden en omgevingen met hoge luchtvochtigheid
• Lagere onderhoudskosten gedurende de levenscyclus van nutsvoorzieningen
• Verbeterde veiligheid voor operators in besloten onderstations
• Hogere systeembetrouwbaarheid bij de integratie van hernieuwbare energie

In zonne- en windenergiecentrales, waar de blootstelling aan het milieu ernstig is en de toegang voor onderhoud beperkt is, biedt solide geïsoleerde technologie bijvoorbeeld een stabiele en onderhoudsvrije schakeloplossing die een ononderbroken stroomtoevoer naar het elektriciteitsnet garandeert.

Belangrijkste technische ontwerpkenmerken

Moderne RMU's ontwikkeld door fabrikanten zoalsCNKEYAbevatten geavanceerde technische principes om superieure prestaties en duurzaamheid op de lange termijn te garanderen.

• Volledig afgedichte isolatiestructuur die externe besmetting voorkomt
• Modulair ontwerp voor flexibele systeemuitbreiding
• Geïntegreerde beveiligings- en automatiseringssystemen
• Composietmaterialen met hoge diëlektrische sterkte
• Boogbestendige constructie voor verbeterde veiligheid van de machinist

Deze kenmerken zorgen gezamenlijk voor een stabiele werking in complexe distributieomgevingen, waardoor de apparatuur geschikt is voor zowel stedelijke als industriële toepassingen.

Typische toepassingen van 24 kV vaste geïsoleerde ringhoofdunit

De24 kV solide geïsoleerde ringhoofdunitwordt veel gebruikt in meerdere industrieën vanwege het compacte ontwerp, het hoge veiligheidsniveau en het sterke aanpassingsvermogen aan de omgeving. Fabrikanten zoalsCNKEYAontwerp deze systemen om te voldoen aan de eisen van moderne intelligente stroomdistributienetwerken.

• Stedelijke stroomdistributienetwerken:Zorgt voor een betrouwbare elektriciteitsvoorziening in dichtbevolkte steden waar de ruimte beperkt is.
• Industriële faciliteiten:Biedt een stabiele stroomverdeling voor fabrieken, chemische fabrieken en zones voor zware industrie.
• Hernieuwbare energiecentrales:Ideaal voor zonneparken en windenergiecentrales die onderhoudsarme schakelapparatuur vereisen.
• Transportinfrastructuur:Gebruikt in luchthavens, metrosystemen, spoorwegen en tunnels voor veilige en stabiele stroomcontrole.
• Commerciële gebouwen:Ondersteunt winkelcentra, ziekenhuizen, datacenters en hoge gebouwen met een continue stroomvraag.
• Smart Grid-projecten:Integreert met digitale monitoringsystemen voor intelligent energiebeheer.

Beste praktijken voor installatie en bediening

Om de betrouwbaarheid en veilige werking van een solide geïsoleerd RMU-systeem op lange termijn te garanderen, moeten de juiste installatie- en operationele procedures worden gevolgd.

1. Goede voorbereiding van de locatie

De installatieomgeving moet schoon, droog en vrij van corrosieve gassen zijn. Hoewel solide isolatie zeer goed bestand is tegen vervuiling, verbeteren de juiste installatieomstandigheden de prestaties op de lange termijn.

2. Correcte kabelafsluiting

Er moeten hoogwaardige kabelaccessoires worden gebruikt om stabiele elektrische verbindingen te garanderen en het risico van gedeeltelijke ontlading te minimaliseren.

3. Strategie voor routine-inspectie

Hoewel de onderhoudsvereisten minimaal zijn, wordt periodieke inspectie van de mechanische werking, beveiligingssystemen en externe behuizingen aanbevolen.

4. Elektrische tests vóór inbedrijfstelling

Voordat het systeem wordt bekrachtigd, moeten tests van de isolatieweerstand, functionele schakeltests en verificatie van de relaisbescherming worden voltooid.

5. Milieumonitoring

In kritieke installaties zoals datacenters of industriële installaties helpt temperatuur- en vochtigheidsmonitoring optimale bedrijfsomstandigheden te handhaven.

Selectiegids voor kopers en ingenieurs

Het goede kiezen24 kV solide geïsoleerde ringhoofdunitvereist een zorgvuldige evaluatie van systeemvereisten en omgevingsomstandigheden.

• Nominale spanning en stroomvereisten
• Kortsluitvermogen
• Aantal uitgaande feeders
• Omgevingsomstandigheden (vochtigheid, vervuilingsniveau, hoogte)
• Beschikbaarheid van ruimte voor installatie
• Integratie met smart grid- of automatiseringssystemen

Werken met een betrouwbare fabrikant zoalsCNKEYAzorgt ervoor dat de geselecteerde oplossing voldoet aan zowel de technische specificaties als de operationele verwachtingen op de lange termijn.

Waarom solide geïsoleerde technologie de toekomst is

De mondiale energiesector maakt een snelle transitie door naar een veiligere, groenere en intelligentere infrastructuur. De technologie van solide geïsoleerde schakelapparatuur sluit perfect aan bij deze transformatie.

In tegenstelling tot op SF₆ gebaseerde systemen elimineert het de zorgen over broeikasgassen, terwijl de veiligheid van de operator wordt verbeterd en de onderhoudskosten gedurende de levenscyclus worden verlaagd. Naarmate de ontwikkeling van slimme netwerken versnelt, blijft de vraag naar compacte, digitaal compatibele schakelapparatuur toenemen.

Dit positioneert de24 kV solide geïsoleerde ringhoofdunitals een toekomstbestendige oplossing voor moderne elektrische distributienetwerken wereldwijd.

Veelgestelde vragen (FAQ)

Waar wordt een 24 kV solide geïsoleerde ringhoofdeenheid voor gebruikt?

Het wordt gebruikt in middenspanningsstroomdistributiesystemen om elektrische circuits in stedelijke netwerken, industriële installaties en projecten voor hernieuwbare energie te controleren, beschermen en isoleren.

Waarin verschilt massieve isolatie van SF₆-gasisolatie?

Bij massieve isolatie wordt gebruik gemaakt van epoxy- of composietmaterialen om geleiders te isoleren, terwijl SF₆-systemen afhankelijk zijn van gas onder druk. Solide isolatie elimineert de uitstoot van broeikasgassen en vermindert de onderhoudsvereisten.

Is een solide geïsoleerde RMU veilig voor stedelijke installatie?

Ja. Het volledig gesloten ontwerp voorkomt onbedoeld contact met delen onder spanning en presteert betrouwbaar, zelfs in compacte ondergrondse of binnenstations.

Wat is de levensduur van een 24 kV solide geïsoleerde ringhoofdunit?

Normaal gesproken kan het systeem 20 tot 30 jaar betrouwbaar functioneren, afhankelijk van de omgevingsomstandigheden en belastingsprofielen.

Is er regelmatig onderhoud nodig?

Nee. Een van de belangrijkste voordelen is het lage onderhoud, omdat er geen gasmonitoring of bijvulling nodig is.

Kan het worden geïntegreerd in slimme netwerksystemen?

Ja. Moderne ontwerpen ondersteunen digitale monitoring, afstandsbediening en intelligente foutdetectie voor smart grid-toepassingen.

Conclusie

De24 kV solide geïsoleerde ringhoofdunitvertegenwoordigt een grote stap voorwaarts in de middenspanningsdistributietechnologie. Met zijn milieuvriendelijke ontwerp, compacte structuur, hoge veiligheidsniveau en lange levensduur wordt het in snel tempo de voorkeursoplossing voor moderne energienetwerken.

Door het elimineren van SF₆-gas en het toepassen van solide diëlektrische isolatie verbetert deze technologie niet alleen de operationele veiligheid, maar ondersteunt ze ook de mondiale duurzaamheidsdoelstellingen. Van stedelijke infrastructuur tot duurzame energiesystemen: de veelzijdigheid ervan maakt het tot een sleutelcomponent in de elektriciteitsdistributie van de volgende generatie.
