Prefabricage-onderstation van het Amerikaanse type

Als toegewijde leveranciers geeft CNKEEYA prioriteit aan kwaliteit en naleving van industrienormen en biedt het state-of-the-art oplossingen om energiedistributiesystemen te verbeteren. Met onze nieuwe lijn American Type Prefabrication Substations blijft CNKEEYA de norm stellen voor betrouwbaarheid, efficiëntie en moderne technologie. Kies CNKEEYA als uw leverancier voor het nieuwste op het gebied van elektrische substations en ervaar de toekomst van efficiënte en geavanceerde stroomdistributie.

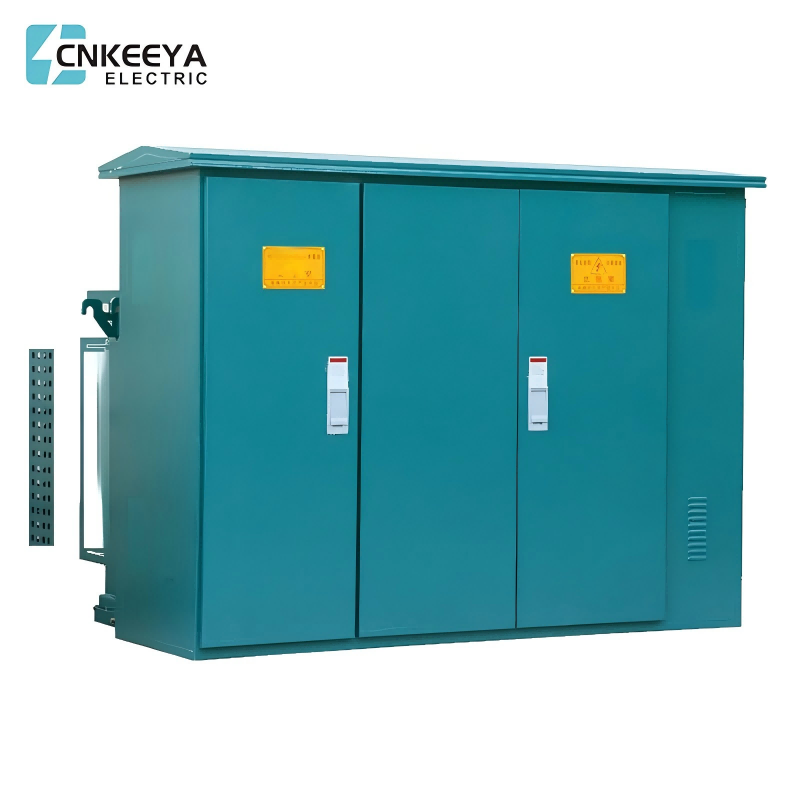

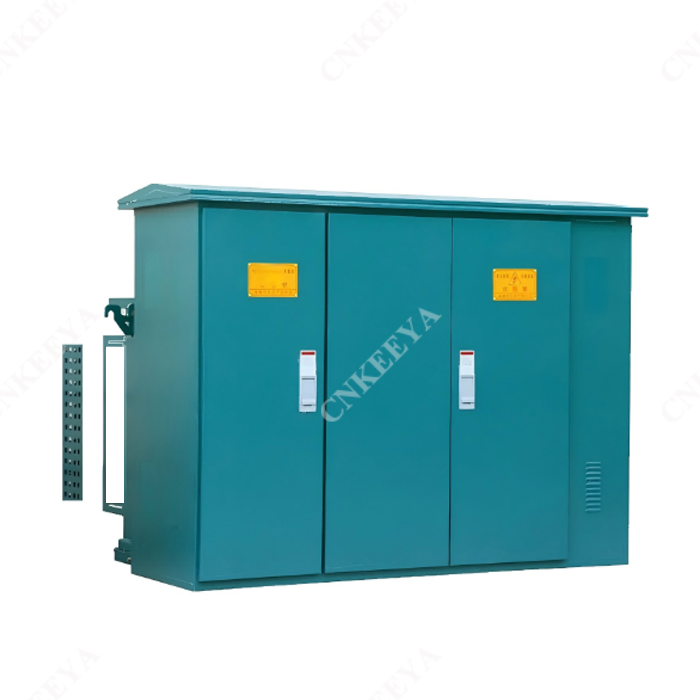

ZGS11-12-serie Amerikaans type prefabricage-onderstation (Amerikaans type) Met klein volume, eenvoudige installatie en onderhoud, laag geluidsniveau, laag verlies, antidiefstal, overbelastingscapaciteit, volledige bescherming en andere kenmerken. Het is geschikt voor nieuwe woonwijken, groenstroken, parken, stations, hotels, bouwplaatsen, luchthavens en andere plaatsen.

ZGS11-12-serie Amerikaans type prefabricage-substation (Amerikaans type), geschikt voor 10 kV-ringnetwerkvoeding, dubbele voeding of terminalvoedingssystemen, wordt gebruikt als onderstation, meting, compensatiecontrole en beveiligingsapparaat. Dit product voldoet aan de volgende normen: GB/T17467-2020 "Geprefabriceerde substations met hoge spanning/laagspanning" en DL/T537-2018 "Technische voorwaarden voor het bestellen van 6-35kV box-substations".

Servicestaat

● Hoogte: niet meer dan 1000 meter;

● Omgevingstemperatuur: -35℃~+40℃;

● Relatieve vochtigheid: dagelijks gemiddelde niet meer dan 95%, maandelijks gemiddelde niet meer dan 90%;

● Installatieplaats: geen brand, explosiegevaar of chemisch bijtend gas en goed geventileerd, de hellingshoek van de grond bedraagt ​​niet meer dan 3°.

Technische parameter

Geprefabriceerde technische parametertabel van het onderstation

ZGS11-12 Geprefabriceerde subsatie (Amerikaans type)

Constructietekening van de kabelinlaat en -uitlaat van het onderstation

Technische vereisten:

1. Raadpleeg de werkelijke grootte van de combinatie:

2. Het oppervlak van het betonnen platform moet vlak zijn en het gecombineerde onderstation moet op het platform worden bevestigd door op plaatbevestiging te drukken;

3. De vorm van de aardingsstang en de kabelbevestigingsbeugel kan worden bepaald op basis van de werkelijke situatie;

4. Het kabelbevestigingsframe en de aardingsrail moeten worden ingebed;

5. De locatie van het inlaat- en uitlaatkabelgat wordt bepaald op basis van de specifieke situatie;

6. Er moet na installatie een opening van minimaal 1,5 m aan de voorkant van de schakelaar zijn om de bediening te vergemakkelijken.

7. Het aardingsrooster kan worden gemaakt van 12 gegalvaniseerd rond staal of 40×4 gegalvaniseerd plat koper. De aardingsweerstand moet voldoen aan de eisen van de energieafdeling.

Breedte kabelgoot

Constructietekening van de kabelinlaat en -uitlaat van het onderstation (YB6)

Geprefabriceerd onderstation (Amerikaans type)
