Geprefabriceerd box -substation

Cnkeeya valt op als een vertrouwde leverancier in het rijk van geprefabriceerde box -onderstations. Bekend om hun toewijding aan kwaliteit en innovatie, biedt CNKEEYA geavanceerde oplossingen in elektrische infrastructuur. De expertise van Keeya zorgt ervoor dat hun geprefabriceerde box -onderstations voldoen aan de hoogste normen, waardoor een robuuste en betrouwbare oplossing biedt voor de behoeften van stroomverdeling.

Model: YB□-12/0.4

Stuur onderzoek

Productomschrijving

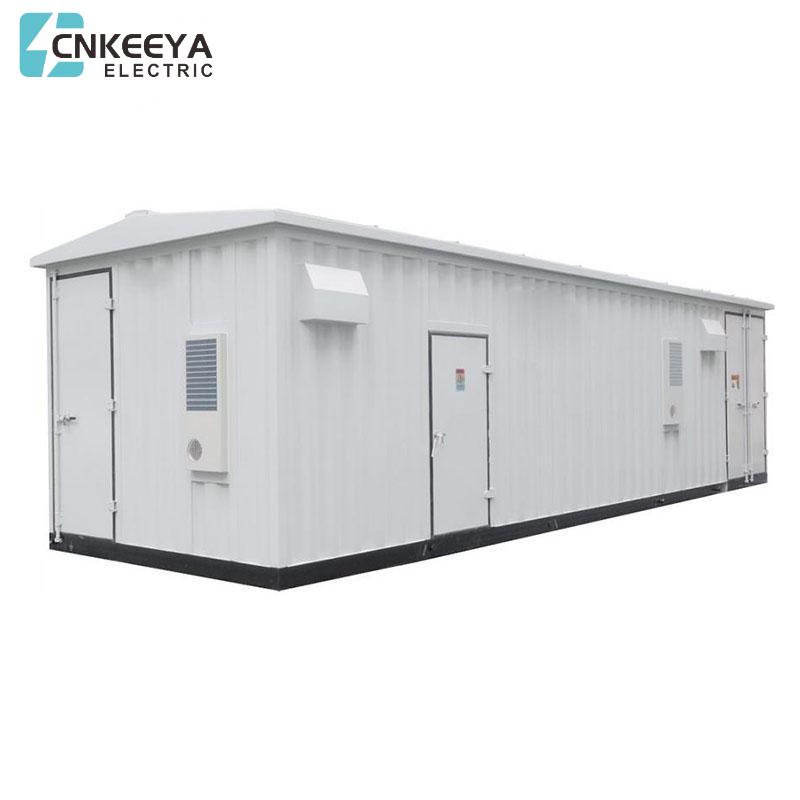

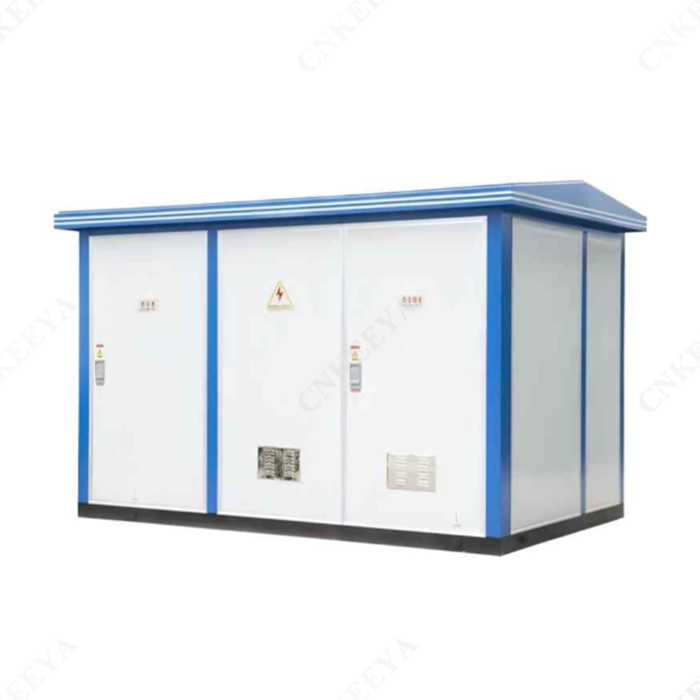

YB □ -12/0.4 geprefabriceerd box-substation

CNKEEYA is een gerenommeerde leverancier van geprefabriceerde box -substations van hoge kwaliteit en biedt betrouwbare en efficiënte oplossingen voor diverse elektrische infrastructuurbehoeften. Dit product voldoet volledig aan de standaard van GB17467 "Hoogspanning en geprefabriceerd onderstation met laag spanning". T is geschikt voor stedelijke openbare stroomdistributie, distributie van straatlantaarnstroom, industriële en mijnbouwbedrijven, stedelijke gebouwen, woonwijken, olievelden, dokken, hotels, parken en bouwplaatsen, enz. Het kan een ringnetwerk of de modus terminal stroomvoorziening realiseren.

YB □ -12/0.4 Geprefabriceerd box -substation

Model en betekenis

Serviceconditie

● Hoogte: ≤1000m;

● Ambiënttemperatuur: -25 ° C ~+40 ℃;

● Temperatuur: maximale maandelijkse gemiddelde temperatuur +30 ℃, maximale jaarlijkse gemiddelde temperatuur +20 ℃; e Relatieve vochtigheid: dagelijkse gemiddelde niet meer dan 95%, maandelijkse gemiddelde niet meer dan 90%;

● Schokbestendig niveau: horizontale versnelling 0,4 m/s², verticale versnelling 0,15 m/s²;

● De installatiesite heeft geen ernstige impact, geen ernstige vervuiling en chemische corrosie, geen geleidend stof- en explosierisico, onderhandel met ons bedrijf om op te lossen wanneer deze niet voldoet aan de vereisten van normale operationele conds.

Productstructureel kenmerk

● Het onderstation bestaat uit een hoogspanningskamer, een transformatiekamer en een laagspanningskamer. Het kan worden gerangschikt in 目 -vormig type of 品 -vormig type

● met terminal, ringnetwerk of dubbele voedingsmodus; Het kan worden gemaakt tot een enkele of dubbele transformator voeding oplossing;

● Olie-onderzochte stroomtransformator en droge-type stroomtransformator kunnen worden geselecteerd;

● Het dooslichaam is uitgerust met voldoende natuurlijke ventilatieopeningen en warmtisolatiemaatregelen, die kunnen zorgen voor de normale werking van alle elektrische apparatuur (geforceerde koeling kan worden gebruikt als gebruikers nodig hebben);

● Volledige "PVE -preventie" -functie, handige werking en onderhoud, veilige en betrouwbare werking.

YB □ -12/0.4 geprefabriceerd box-substation

● Het onderstation is samengesteld uit een hoogspanningskamer, een transformatorkamer en een laagspanningskamer. Het kan worden gerangschikt in 目-vormig type of 品-vormig type. Met terminal, ringnetwerk of dubbele voedingsmodus; LT kan worden gemaakt tot een enkele of dubbele transformator voeding oplossing;

● Olie-onderzochte stroomtransformator en droge-type stroomtransformator kunnen worden geselecteerd;

● Het dooslichaam is uitgerust met voldoende natuurlijke ventilatieopeningen en warmtisolatiemaatregelen, die kunnen zorgen voor de normale werking van allemaal elektrische apparatuur (gedwongen koeling kan worden gebruikt als gebruikers nodig hebben);

● Voltooi "vijf preventie" -functie, handige werking en onderhoud, veilige en betrouwbare werking;

● De behuizing is gemaakt van roestvrij staal, aluminiumlegering, koudgerolde plaat, composietplaat van kleurenstalen, niet-metaal of een combinatie van twee. Het is anti-verouderde, bame-vertragende, anti-corrosie, waterdicht, stofdicht en aanpassing aan langdurige buitengebruiksomstandigheden. Klein formaat, lichtgewicht, mooie uiterlijk en omgevingscoördinatie;

● Wanneer de SF6 -laadschakelaarkast wordt gebruikt, is de totale grootte van de doos klein, wat geschikter is voor gemeenschapsconstructie en renovatie van straatlantaarningen;

● Hoofdeenheid met een hoge spanning kan worden uitgerust met Network Automation Terminal (RTU) om de betrouwbare detectie van kortsluitings- en eenfasige aardingsfout te realiseren. Het heeft een "vier externe" functie, wat handig is voor de automatische upgrade van het distributienetwerk.

Technische parameter

	Item	Eenheid	Parameter
HV -eenheid	Nominale frequentie	Hz	50
	Nominale spanning	Kv	6	10	35
	Max.opererende spanning	Kv	6.9	11.5	40.5
	Nominale stroom	A	400、630
	Overdrachtsstroom	A	870
	Stroom Frequentie is bestand tegen spanning Fase-eareth, fasefase/isoleren afstand	Kv	42/48
	Bliksem Impuls bestand tegen spanning Fase-eareth, fasefase/isoleren afstand	Kv	75/85
	Rated kortsluiting stroom (huidige beperking zekering)	De	31.5
Transformator -eenheid	Nominale spanning	Kv	6、10、35
	Nominale capaciteit	KVA	10-1250
	Tapbereik	%	± 2 × 2,5%、 ± 5%
	Verbindingsgroep		Yyn0 、 dyn11
	Impedantiespanning	%	4、4.5、6、8
LV -eenheid	Nominale spanning	V	220、380、690、800
	Nominale stroom van hoofdcircuit	A	50-4000
	Branchestuur	A	5-800
Omheining	Beschermingsniveau (gemeenschappelijk product)		HV Room IP33; Transformer Room IP23; LV Room IP33
	Geluidsniveau	db	≤50

YB □ -12/0.4 geprefabriceerd box-substation

1. Dak

2. Sluiter

3. Externe typedoos

4. Liftring

5. Channel stalen chassis

6. Door

7. baksteen, imitatie bakstenen muuroppervlak

8. Concrete fundering

9. Windbasis

Bestelinstructie

Gebruikers moeten de volgende informatie verstrekken bij het bestellen:

● Model, capaciteit, kwantiteit, kleur- en groottevereisten en behuizing materialen; Model, prestaties, verbindingsgroep, tapbereik en impedantievereisten van transformator;

● Hoge en laagspanningszijde Primaire bedradingsoplossing, componentenmodel, specificaties en vereisten; Transformer Oil (#25,#45, High Ignition Point Oil) Netwerkconpguratievereisten van Intelligent Power Management Network of Property Management voor Box Substation;

● Vereisten voor serviceomgeving.
