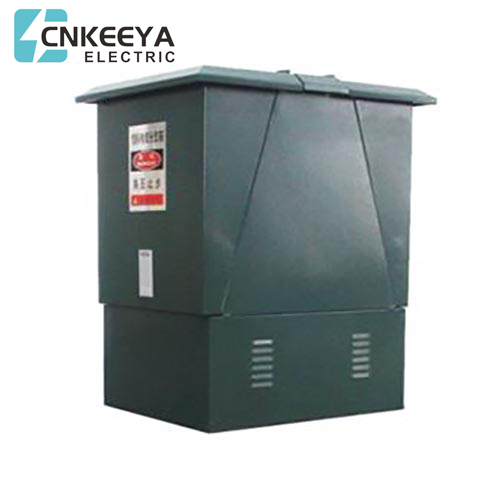

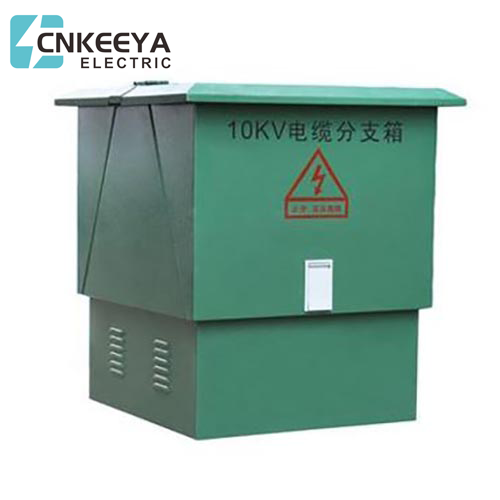

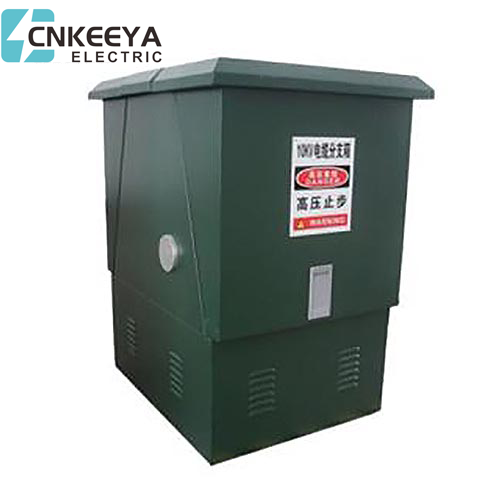

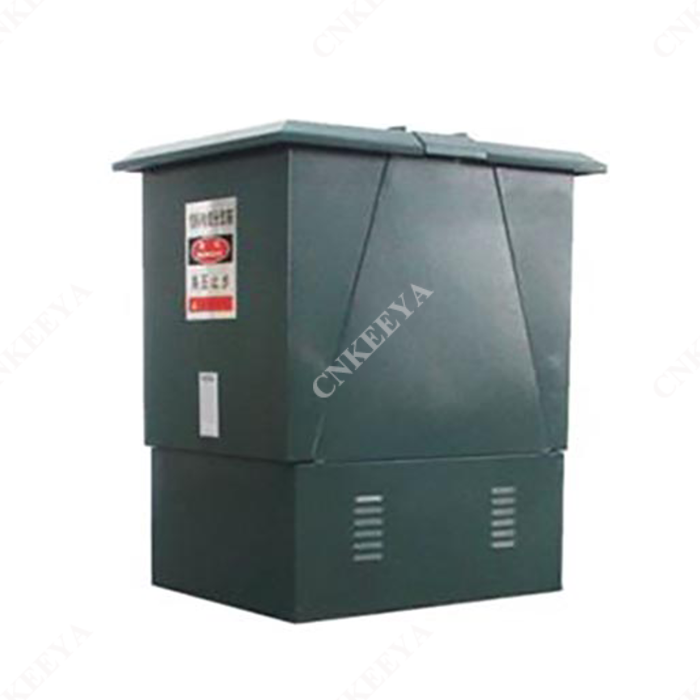

Kabelverdeelkast

De kabelverdeelkast uit de DFW-serie is ontworpen voor gebruik buitenshuis en beschikt over een volledig afgedichte structuur, waardoor een indrukwekkende IP33-beschermingsgraad wordt bereikt. De kabelverbindingsbeugel is gemaakt van hoogwaardig roestvrij staal en zorgt voor duurzaamheid, terwijl de externe vorm is gemaakt van een robuuste roestvrijstalen plaat van 2 mm.

Intern is de doos door het dak van het kabelmagazijn verdeeld in een busruimte en een kabelbak. De busruimte, omsloten door 2 mm dikke staalplaat, is een afgesloten compartiment. De kabelverbindingsbeugel, geplaatst in het bovenste gedeelte van de busruimte, ondersteunt de doorvoer, die de kabelverbinding stevig verankert. De interfase-afstand tussen kabelverbindingen is nauwkeurig ingesteld op 180 mm.

Bij het type afleider is de afleider strategisch gepositioneerd aan het uiteinde van de kabelconnector. Verder is de buskamer voorzien van zowel kortsluitindicatoren als live displays. Alle spanningvoerende componenten in de busruimte ondergaan een zorgvuldige behandeling met siliconenrubberisolatie voor de grootst mogelijke veiligheid.

Het kabelmagazijn bevindt zich in het onderste gedeelte van de busruimte en dient als kanaal voor de in- en uitgang van de kabels. Hier zijn kabelbevestigingsklemmen en aardingsklemmen aanwezig voor een veilige installatie.

Dit zijn de functies en kenmerken van de kabelverdeelkast:

1. Garandeert persoonlijke veiligheid met volledige isolatie en afdichting.

2. Specifiek ontworpen voor gebruik buitenshuis en biedt uitstekende bescherming tegen stof, vocht, overstromingen, corrosie en milieu-uitdagingen.

3. Biedt flexibele combinaties, geschikt voor twee tot zes inkomende en uitgaande lijnen om aan diverse bedradingsbehoeften te voldoen.

4. Beschikt over een compact, esthetisch aantrekkelijk ontwerp met een kleine voetafdruk, waardoor een eenvoudige installatie en onderhoudsvrije werking worden gegarandeerd.

5. Uitgerust met een oplaadbaar display voor gemakkelijke monitoring.

6. Geschikt voor het inbouwen van een kortsluitindicator voor extra veiligheidsmaatregelen.

7. Optioneel uitgerust met een bliksemafleider voor een betere bescherming tegen overspanningen.

Het gebruik van een kabelverdeelkast:

Belangrijkste technische parameter:
