Kan een laagspanningsstroomverdeelkast van de GGD zorgen voor een veiligere, betrouwbaardere stroomverdeling?

Artikelsamenvatting: A GGD laagspanningsstroomverdeelkastis een vaste laagspanningsdistributieoplossing ontworpen voor betrouwbare stroomconversie, distributie, bescherming en controle. In deze gids worden de werkingsprincipes, elektrische prestaties, toepassingen, configuratieopties, installatievoorwaarden en belangrijke aankoopoverwegingen uitgelegd, zodat elektrotechnici, EPC-aannemers, distributeurs en industriële kopers een geschikte oplossing kunnen selecteren.

Inhoudsopgave

1. Wat is een laagspanningsstroomverdeelkast van de GGD?

2. Waarom kiezen voor een laagspanningsstroomverdeelkast van de GGD?

3. Wat zijn de belangrijkste technische parameters?

4. Waar wordt een GGD-kast gebruikt?

5. Welke ontwerpkenmerken verbeteren de betrouwbaarheid?

6. Hoe moeten kopers de juiste GGD-kast selecteren?

7. Veelgestelde vragen over laagspanningsstroomverdeelkasten van de GGD

8. Conclusie

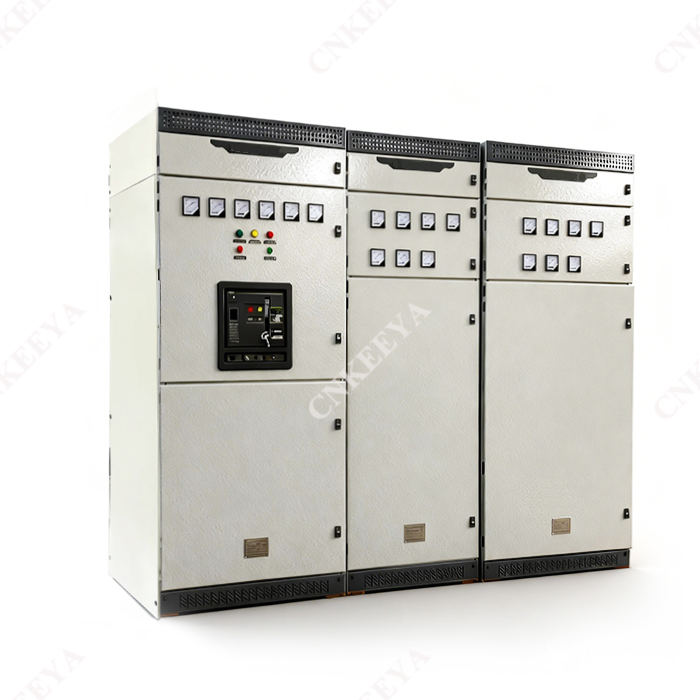

Wat is een GGD laagspanningsstroomverdeelkast?

Wanneer een betrouwbare laagspanningsstroomdistributie essentieel is,CNKEYAbiedt deGGD laagspanningsstroomverdeelkastals praktische oplossing voor industriële en infrastructurele elektrische systemen. De GGD-kast is ontworpen voor wisselstroomdistributie, conversie, bescherming en controle en is geschikt voor toepassingen zoals energiecentrales, onderstations, mijnbouwbedrijven en andere grote stroomgebruikers.

Volgens de productinformatie van CNKEEYA is de GGD AC-laagspanningskast ontworpen voor distributiesystemen met een nominale werkspanning van 380V en een nominale werkstroom tot 3150A. Het ontwerp legt de nadruk op veiligheid, zuinigheid, betrouwbaarheid, praktische elektrische configuratie en gemakkelijke installatie.

De kast is geschikt voor verschillende elektrische componenten en circuitopstellingen, waardoor ingenieurs een distributiesysteem kunnen configureren op basis van de belastingsvereisten. Dit maakt het GGD-ontwerp bijzonder nuttig waar een vaste, robuuste en economische laagspanningsdistributieoplossing vereist is.

CNKEYA stelt ook dat het product voldoet aan de relevante normen voor laagspanningsschakelaars, waaronder IEC 439 en GB7251. Kopers moeten niettemin de nieuwste toepasselijke standaardeditie en projectspecifieke certificeringsvereisten bevestigen voordat ze een bestelling plaatsen.

Waarom kiezen voor een laagspanningsstroomverdeelkast van de GGD?

Een verdeelkast is meer dan een metalen behuizing. Het vormt een belangrijke interface tussen de inkomende elektrische voeding en stroomafwaartse belastingen. Een goed ontworpen GGD-kast kan helpen bij het organiseren van de stroomverdeling en tegelijkertijd bescherming en operationele controle bieden.

1. Hoge stroomverdelingscapaciteit

De GGD-serie bestrijkt verschillende stroombereiken. De GGD3-configuratie kan bijvoorbeeld een nominale stroom van 3150A bereiken volgens de door de fabrikant gepubliceerde specificaties. Dit maakt de serie geschikt voor laagspanningsdistributietoepassingen met relatief hoge capaciteit.

2. Sterke kortsluiting is bestand tegen prestaties

Elektrische distributieapparatuur moet bestand zijn tegen abnormale bedrijfsomstandigheden zonder de systeemintegriteit in gevaar te brengen. Afhankelijk van het model bieden de gepubliceerde GGD-specificaties nominale kortsluitbreekstromen van 15 kA tot 50 kA en nominale piekstroomsterktes van 30 kA tot 105 kA.

3. Flexibele elektrische configuratie

De gepubliceerde informatie van CNKEEYA identificeert 129 hoofdcircuitoplossingen en 298 specificaties over het hele GGD-assortiment. Dankzij deze brede configuratiemogelijkheden kan de kast worden aangepast aan verschillende distributiearchitecturen, belastingsopstellingen en projectvereisten.

4. Praktische constructie van het vaste type

In tegenstelling tot uittrekbare schakelapparatuur maakt het GGD-concept gebruik van een vaste installatiestructuur. Dit kan een eenvoudige oplossing bieden voor projecten waarbij frequente terugtrekking en vervanging van functionele eenheden geen primaire vereiste is.

5. Verbeterde railondersteuning

De kast is voorzien van speciale railklemmen en isolerende steunen. CNKEEYA beschrijft dat zijn ZMJ-gecombineerde busklem gebruik maakt van zeer sterk, vlamvertragend PPO-legeringsmateriaal, terwijl de isolerende ondersteuning een gegoten hulsachtige structuur heeft die is ontworpen om de mechanische sterkte en kruipprestaties te verbeteren.

Wat zijn de belangrijkste technische parameters?

Technische parameters moeten altijd worden afgestemd op het daadwerkelijke elektrische ontwerp en mogen niet uitsluitend worden geselecteerd op basis van het kastmodel. De volgende tabel vat de belangrijkste gepubliceerde parameters voor de GGD-serie samen.

Let op: Waarden zijn gebaseerd op de gepubliceerde productinformatie van CNKEEYA. De definitieve specificaties moeten worden bevestigd met de fabrikant volgens de geselecteerde configuratie en projectvereisten.

Voor kopers zijn de belangrijkste parameters om te verifiëren:

• Nominale bedrijfsspanning en frequentie
• Nominale stroom en verwachte belastingsvraag
• Kortsluitvermogen
• Korte tijd en piek zijn bestand tegen stroom
• Railmateriaal en configuratie
• Beschermingsvereisten
• Kastafmetingen en installatieruimte
• Omgevings- en hoogteomstandigheden
• Vereiste elektrische componenten en circuitopstelling
• Toepasselijke normen en projectcertificeringen

Waar wordt een GGD-kast gebruikt?

De GGD laagspanningsstroomverdeelkast is ontworpen voor een breed scala aan stroomverdeelomgevingen. De combinatie van hoge stroomcapaciteit, vaste constructie, flexibele circuitoplossingen en praktische onderhoudseigenschappen maakt hem geschikt voor meerdere sectoren.

Elektriciteitscentrales en onderstations

In energieopwekkings- en substationomgevingen is laagspanningsdistributieapparatuur vereist om elektriciteit te distribueren naar hulpsystemen, verlichtingscircuits, motoren en andere stroomafwaartse belastingen.

Industriële faciliteiten

Productiefabrieken hebben vaak meerdere elektrische belastingen die tegelijkertijd werken. Een goed geconfigureerde GGD-kast kan de stroomverdeling tussen productieapparatuur, hulpsystemen, verlichting en andere fabrieksbelastingen organiseren.

Mijnbouwprojecten

Mijnbouwactiviteiten vereisen doorgaans een betrouwbare elektriciteitsdistributie voor apparatuur en ondersteunende infrastructuur. Het GGD-ontwerp kan worden overwogen wanneer een vaste laagspanningsdistributiearchitectuur past bij de elektrische vereisten en omgevingsomstandigheden van het project.

Commerciële en infrastructuurprojecten

Grote commerciële gebouwen en infrastructuurfaciliteiten vereisen mogelijk een gecentraliseerde laagspanningsdistributie voor verlichting, mechanische apparatuur, hulpdiensten en andere belastingen. De kastconfiguratie kan worden geselecteerd op basis van de belastingsberekening en de beveiligingscoördinatievereisten van het project.

Welke ontwerpkenmerken verbeteren de betrouwbaarheid?

De elektrische betrouwbaarheid hangt af van het volledige systeemontwerp, maar verschillende functies op kastniveau kunnen bijdragen aan een betrouwbare werking.

• Flexibele schakelopstelling:Meerdere hoofdcircuitoplossingen ondersteunen verschillende distributieconfiguraties.
• Hoogwaardige railondersteuning:Speciale isolatiestructuren helpen de mechanische en elektrische stabiliteit te verbeteren.
• Flexibiliteit van componenten:De kast kan bijgewerkte elektrische componenten huisvesten wanneer het geselecteerde ontwerp dit vereist.
• Thermische en dynamische stabiliteit:De gepubliceerde specificaties omvatten korte-tijd- en piekweerstandswaarden voor verschillende modellen.
• Toegankelijke documentatie:De meegeleverde documentatie kan bestaan ​​uit elektrische tekeningen, handleidingen, fabriekstestrapporten, certificering, paklijsten en gespecificeerde accessoires.

CNKEYA's gepubliceerde productgegevens geven ook aan dat de kast kan worden geleverd met verschillende railopstellingen. Voor nominale stromen van 1500A en lager kunnen aluminium rails worden gebruikt volgens het gepubliceerde ontwerp, terwijl configuraties met hogere stroomsterkte dubbele koperen rails gebruiken. Aangepaste koperen railopstellingen kunnen ook met de fabrikant worden besproken.

Hoe moeten kopers de juiste GGD-kast selecteren?

Het kiezen van een GGD-kast moet beginnen met het elektrische systeem en niet alleen met de gewenste kastgrootte. Een professioneel inkoopproces moet de volgende stappen overwegen.

1. Bereken de verwachte belasting:Bepaal de aangesloten belasting, vraagbelasting, motorstartkarakteristieken en toekomstige uitbreidingsvereisten.
2. Bepaal de nominale stroom:Selecteer een kastconfiguratie die voldoende stroomcapaciteit biedt zonder onnodige overdimensionering te creëren.
3. Controleer de foutniveaus:Bevestig de verwachte kortsluitstroom op het installatiepunt en vergelijk deze met de weerstands- en breekmogelijkheden van de kast.
4. Definieer de circuitindeling:Identificeer inkomende feeders, uitgaande feeders, meet-, beveiligings-, controle- en hulpcircuits.
5. Installatievoorwaarden bevestigen:Controleer de omgevingstemperatuur, hoogte, vochtigheid, trillingen, blootstelling aan corrosie en de helling van de installatie.
6. Afmetingen bekijken:Zorg ervoor dat de geselecteerde kast in de elektrische ruimte past en voldoende toegang biedt voor installatie, bediening en onderhoud.
7. Bevestig documentatie:Vraag vóór de definitieve aanbesteding tekeningen, testrapporten, certificaten, handleidingen en andere projectspecifieke documenten aan.

Voor standaardtoepassingen kan een Chinese fabrikant zoals CNKEEYA ook aangepaste elektrische configuraties met kopers bespreken. Dit is met name handig voor EPC-projecten en industriële faciliteiten waar de kast moet worden geïntegreerd met bestaande transformatoren, beveiligingssystemen, kabels en stroomafwaartse apparatuur.

Veelgestelde vragen over laagspanningsstroomverdeelkasten van de GGD

Wat betekent GGD in een laagspanningsverdeelkast?

GGD identificeert een type vaste laagspanningsverdeelkast die is ontworpen voor wisselstroomdistributie, conversie, bescherming en controle. De exacte configuratie en elektrische componenten zijn afhankelijk van het geselecteerde model en de projectvereisten.

Wat is de maximale nominale stroom van de CNKEEYA GGD-kast?

Volgens de gepubliceerde specificaties van CNKEEYA kan de GGD-serie een nominale stroom van 3150A bereiken. De juiste classificatie moet worden geselecteerd op basis van de werkelijke belasting en het systeemontwerp.

Waar kan een GGD Laagspanningsstroomverdeelkast geplaatst worden?

Het gepubliceerde toepassingsgebied omvat energiecentrales, onderstations, mijnbouwbedrijven en andere energiegebruikers. De installatieomstandigheden moeten zorgvuldig worden gecontroleerd, met name de omgevingstemperatuur, hoogte, vochtigheid, trillingen, schokken en corrosieve omstandigheden.

Kan de GGD-kast op maat gemaakt worden?

Ja. Selectie van elektrische componenten, railopstellingen, circuitoplossingen en andere projectvereisten kunnen met de fabrikant worden besproken. Kopers moeten een gedetailleerd enkellijnsdiagram en technische specificatie verstrekken bij het aanvragen van een projectofferte.

Welke documenten worden normaal gesproken bij de kast geleverd?

CNKEYA verklaart dat het geleverde pakket een paklijst, productcertificering, gebruikershandleiding, fabriekstestrapport, bijbehorende elektrische tekeningen, kastsleutels, bedieningshendels en contractgespecificeerde reserveonderdelen kan bevatten.

Conclusie

Een goed ontworpen GGD Laagspanningsstroomverdeelkast kan een praktische basis bieden voor een betrouwbare laagspanningsstroomdistributie. Met een nominale stroomcapaciteit tot 3150A, oplossingen voor meerdere hoofdcircuits, robuuste railondersteuning en toepassingen in industriële en infrastructurele projecten, kan de GGD-serie voldoen aan een breed scala aan distributievereisten. Voor projectspecifieke configuraties, technische specificaties, prijzen of ondersteuning voor Chinese fabrieksinkoop,neem contact met ons opbij CNKEEYA om uw behoeften op het gebied van elektrische distributie te bespreken en een passende oplossing te verkrijgen.
