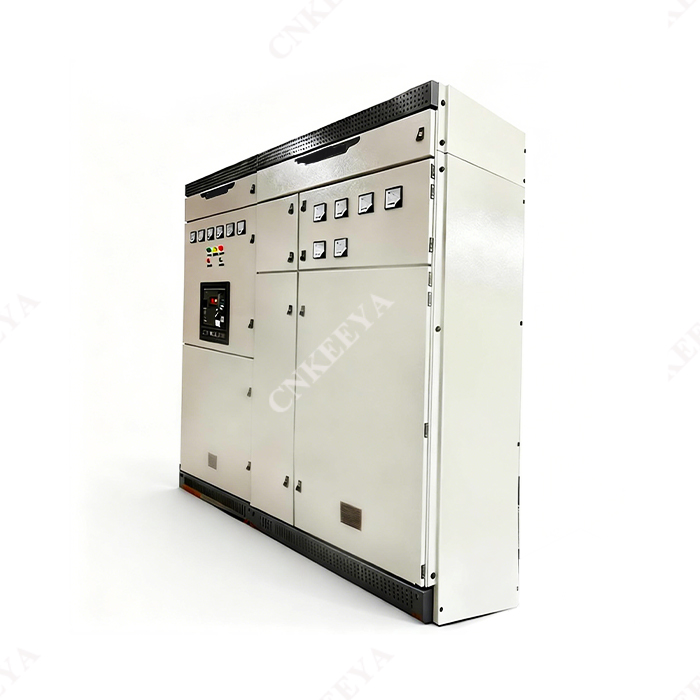

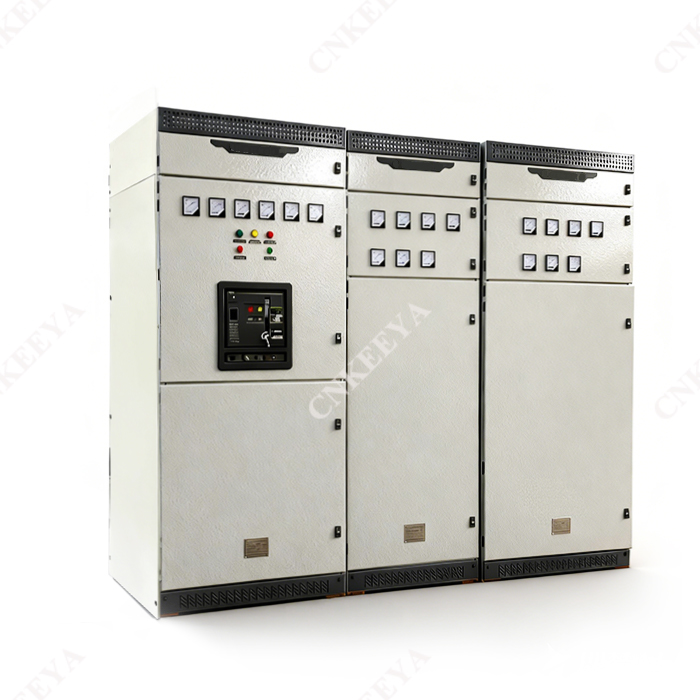

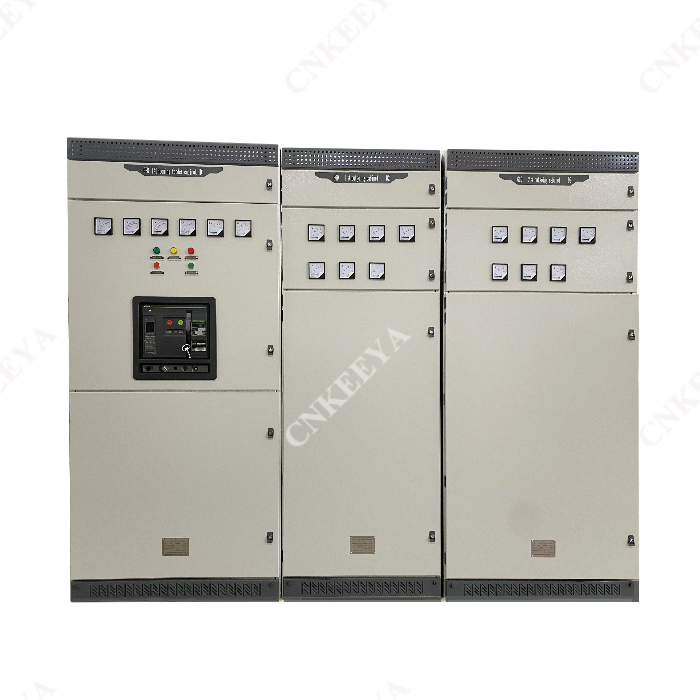

GGD laagspanningsstroomverdeelkast

Ontworpen voor precisie en betrouwbaarheid, dient de GGD laagspanningsstroomverdeelkast als hoeksteen in stroomdistributiesystemen, en toont de toewijding van CNKEEYA aan het voldoen aan de industrienormen en deze zelfs te overtreffen. Als vertrouwde partner in het veld bieden de AC laagspanningsstroomverdeelkasten van CNKEEYA een betrouwbare en efficiënte oplossing voor diverse toepassingen, en dragen ze bij aan de robuustheid van de elektrische infrastructuur.

GGD AC laagspanningsstroomverdeelkast is geschikt voor energiecentrales, onderstations, mijnbouwbedrijven en andere stroomgebruikers met een AC 50H, nominale werkspanning van 380V en nominale werkstroom van 3150A in het distributiesysteem. Het wordt gebruikt voor stroomconversie, distributie en controle van stroom-, verlichtings- en distributieapparatuur.

De GGD AC laagspanningsstroomverdeelkast is ontworpen in overeenstemming met de eisen van de hogere autoriteiten van het Ministerie van Energie, evenals de stroomgebruikers en ontwerpafdelingen. Het is gebaseerd op veiligheid, zuinigheid, rationaliteit en betrouwbaarheid Een nieuwe laagspanningsverdeelkast ontworpen op basis van het principe van. Het product heeft de kenmerken van een hoog breekvermogen, goede dynamische en thermische stabiliteit, flexibele elektrische oplossingen, handige combinatie, verschillende series, sterke bruikbaarheid, nieuwe structuur en hoog beschermingsniveau. Het kan worden gebruikt als een vernieuwd product voor laagspanningsschakelapparatuur.

De GGD AC laagspanningsstroomverdeelkast voldoet aan normen zoals IEC439 "Laagspanningsschakelapparatuur en besturingsapparatuur" en GB7251 "Laagspanningsschakelapparatuur".

Servicestaat

● De omgevingsluchttemperatuur mag niet hoger zijn dan +40 ℃, niet lager dan -5℃, en de gemiddelde temperatuur binnen 24 uur mag niet hoger zijn dan +35℃;

● Voor installatie en gebruik binnenshuis mag de hoogte van de gebruiksplaats niet hoger zijn dan 2000 meter;

● De relatieve vochtigheid van de omringende lucht bedraagt ​​niet meer dan 50% wanneer de maximale temperatuur +40℃ is, en een hogere relatieve temperatuur moet worden toegestaan ​​bij een lagere temperatuur (bijv.: 90% bij +20℃), rekening houdend met de mogelijkheid dat temperatuurveranderingen af ​​en toe condensatie-effecten kunnen veroorzaken;

● Wanneer de apparatuur is geïnstalleerd, mag de helling ten opzichte van het verticale vlak niet groter zijn dan 5°;

● De apparatuur moet worden geïnstalleerd op een plaats waar er geen sprake is van ernstige trillingen, schokken en corrosie;

● Wanneer de gebruiker speciale wensen heeft, kan dit in overleg met de fabrikant worden opgelost.

Elektrische prestaties

Fundamentele elektrische parameters

GGD AC laagspanningsstroomverdeelkast

Oplossing voor het hoofdcircuit

Het hoofdcircuit van de GGD-kast heeft 129 oplossingen ontworpen met in totaal 298 specificaties (exclusief oplossingen en specificaties afgeleid van veranderingen in de functie van het hulpcircuit en veranderingen in de stuurspanning).

Waarbij GGD1 type 49 oplossingen beschikbaar zijn van 123 specificaties

GGD2 type 53 oplossingen zijn beschikbaar in 107 specificaties

GGD3 type 27 oplossingen zijn beschikbaar in 68 specificaties

De oplossing voor het hoofdcircuit is geselecteerd door de mening van de meeste ontwerp- en gebruikersafdelingen te vragen, en de door de energiecentrale vereiste oplossing is toegevoegd. De nominale stroom bedraagt ​​maximaal 3150A, geschikt voor de selectie van distributietransformatoren van 2000kVA en lager. Bovendien zijn de GGJ1- en GGJ2-condensatorcompensatiekasten ontworpen om te voldoen aan de behoeften van blindvermogencompensatie, met in totaal 4 hoofdcircuitoplossingen en 12 specificaties.

Hulpcircuitoplossing

Het ontwerp van het hulpcircuit bestaat uit twee delen: het stroomvoorzieningsplan en de elektriciteitscentrale. Er is voldoende ruimte in de GGD-kast om de secundaire componenten te installeren. Tegelijkertijd is een speciale LMZ3D-stroomtransformator ontwikkeld om te voldoen aan de behoeften van energiecentrales en speciale gebruikers wanneer de aangesloten relaisbescherming noodzakelijk is.

Hoofdbus

Gezien de prijsverhouding en de haalbaarheid van het vervangen van koper door aluminium, kan een enkele aluminium bus worden gebruikt wanneer de nominale stroom 1500A en lager is, en worden dubbele koperen bussen gebruikt wanneer de nominale stroom groter is dan 1500A. De fabrikant zal prototypes produceren en de typekeuring "doorstaan" volgens deze regelgeving. Uiteraard kan de fabrikant de aluminium bus ook vervangen door een koperen bus met dezelfde stroomcapaciteit als de gebruikers nodig hebben. De overlappende oppervlakken van de bus zijn allemaal behandeld met een tin- en smeltproces.

Selectie van elektrische componenten

(1) Het GGD-kabinet maakt voornamelijk gebruik van de meer geavanceerde elektrische componenten die in China in massa kunnen worden geproduceerd. Tegelijkertijd behoudt het ook enkele kenmerken van oude producten zoals DZ10D, DZ20, enz., onder het uitgangspunt dat de haalbaarheid volledig wordt overwogen volgens economische en redelijke principes. Verouderde producten worden niet meer gebruikt.

(2) De roterende messchakelaar HD13BX en HS13BX is een speciaal onderdeel dat is ontworpen om te voldoen aan de behoeften van de unieke structuur van de GGD-kast. Het verandert de bedieningsmodus van het mechanisme en behoudt de voordelen van het oude product. Het is een praktisch nieuw type elektrische componenten.

(3) De ontwerpafdeling selecteert nieuwe elektrische componenten met betere prestaties en meer geavanceerde technologie zoals gebruikers nodig hebben. Omdat de GGD-kast een goede installatie-exibiliteit heeft, zal dit over het algemeen geen productie- en installatieproblemen veroorzaken vanwege de bijgewerkte elektrische componenten.

(4) Om de dynamische stabiliteit van het hoofdcircuit verder te verbeteren, zijn een gecombineerde busklem van het ZMJ-type en een isolerende ondersteuning voor de GGD-kast ontworpen. De busklem is gemaakt van zeer sterk, naamvertragend PPO-legeringsmateriaal, met hoge isolatiesterkte, goede zelfdovende prestaties en een unieke structuur. Door het aanpassen van de bouwsteen is deze eenvoudig te combineren tot een enkele busklem of een dubbele busklem. De isolerende ondersteuning is een gegoten structuur van het hulstype met lage kosten en hoge sterkte, die het defect van onvoldoende kruipafstand van oude producten oplost.

Vorm en installatieafmetingen

Volledige set producten

Ons bedrijf verstrekt bij de levering de volgende documenten en bijlagen:

● Paklijst

● Productcertificering

● Gebruikershandleiding

● Fabriekstestrapport

● Gerelateerde elektrische tekeningen

● Sleutels voor kastdeur, bedieningshendels en reserveonderdelen gespecificeerd in het contract.
