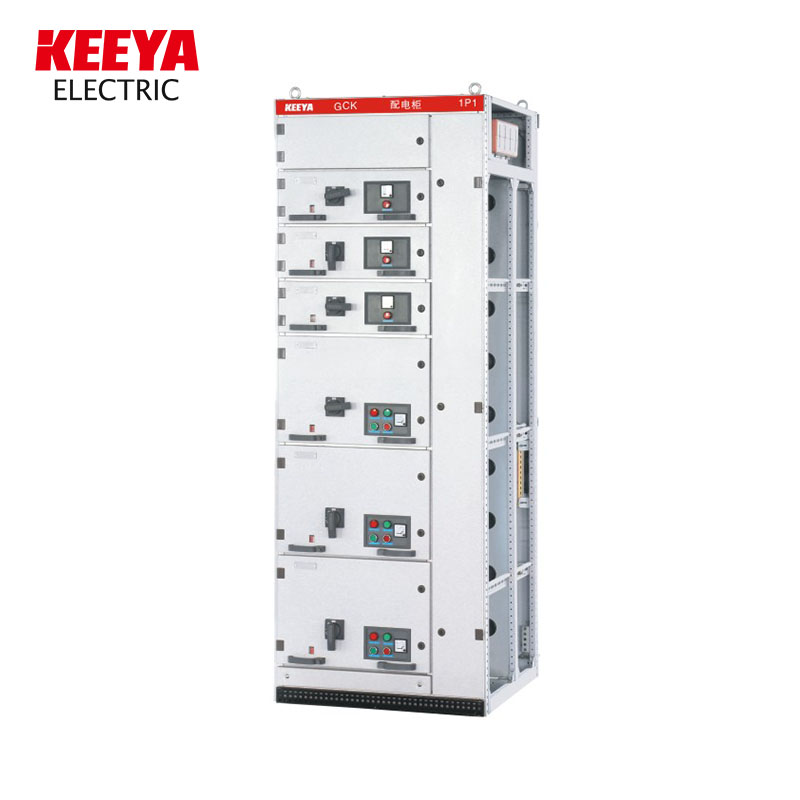

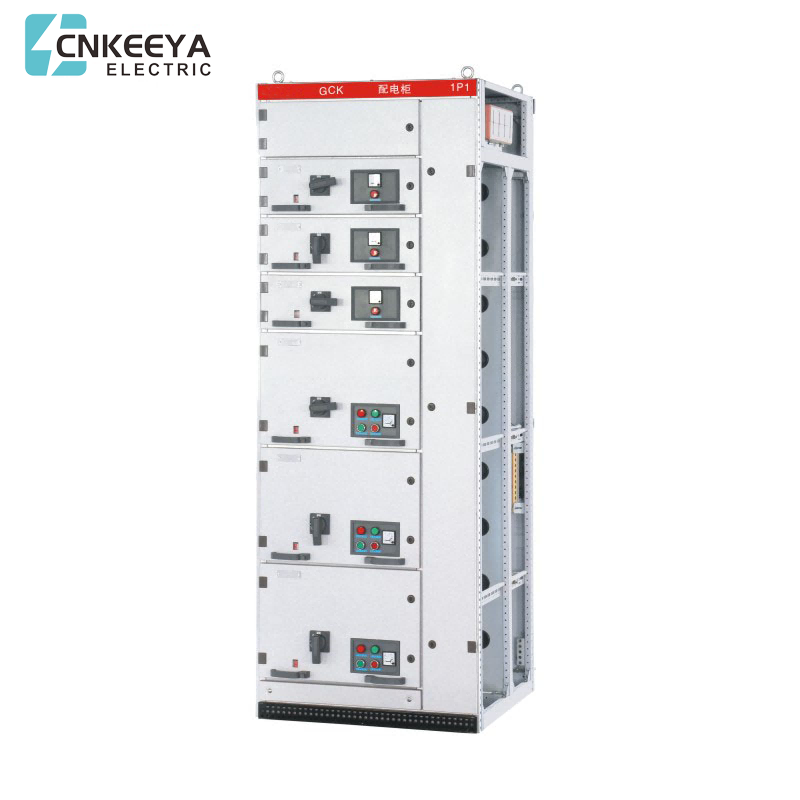

GCK uittrekbare laagspanningsschakelapparatuur

CNKEEYA, een vooraanstaande fabrikant in China, presenteert met trots de GCK uittrekbare laagspanningsschakelaars: een aanpasbare en kosteneffectieve oplossing voor veelzijdige behoeften op het gebied van stroomdistributie. Als fabrikant streeft CNKEEYA ernaar oplossingen op maat te bieden, waardoor klanten de GCK-serie kunnen aanpassen aan specifieke vereisten. Onze toewijding aan betaalbaarheid zorgt ervoor dat de GCK uittrekbare laagspanningsschakelaars niet alleen flexibiliteit bieden, maar ook een concurrerende prijs hebben. CNKEEYA onderscheidt zich als een betrouwbare keuze voor diegenen die op zoek zijn naar een balans tussen maatwerk, kosteneffectiviteit en kwaliteit in hun schakeloplossingen, waardoor het een voorkeurspartner is in diverse elektrische toepassingen.

Het uittrekbare laagspanningsschakelapparaat van GCK bestaat uit twee delen: het schakelapparaat voor het stroomdistributiecentrum (PC) en het motorcontrolecentrum (MCC). Het is geschikt voor krachtige gebruikers die van toepassing zijn op energiecentrales, onderstations, industriële en mijnbouwbedrijven voor AC 50Hz, maximale werkspanning tot 660V, maximale werkstroom tot 3150A in het stroomverdelingssysteem, het wordt gebruikt voor stroomdistributie, motorbesturing, verlichting en andere stroomdistributieapparatuur voor hun stroomconversie en distributiecontrole.

GCK Uittrekbare laagspanningsschakelaars

Toepasselijke omgevingsomstandigheden

● De hoogte bedraagt ​​niet meer dan 2000 meter.

● De omgevingsluchttemperatuur is niet hoger dan +40℃, en de gemiddelde temperatuur binnen 24 uur is niet hoger dan +35℃, en de omgevingsluchttemperatuur is niet lager dan -50℃.

● Atmosferische omstandigheden: de lucht is schoon, de relatieve vochtigheid is niet hoger dan 50% bij +40℃, en een hogere relatieve vochtigheid is toegestaan ​​bij lagere temperaturen, bijvoorbeeld: 90% bij +20℃.

● Er moet een plaats zijn zonder explosiegevaar, ernstige vervuiling, chemische corrosie en ernstige trillingen. De helling mag niet meer dan 5° ten opzichte van de verticaal bedragen.

● Dit product is geschikt voor transport en opslag bij de volgende temperaturen: -25℃~+55℃, en binnen een korte tijdsperiode (niet meer dan 24 uur) van maximaal +70℃. Als niet aan de bovenstaande servicevoorwaarden kan worden voldaan, dient de gebruiker bij het bestellen contact op te nemen met ons bedrijf.

De belangrijkste technische parameters van de schakelapparatuur

Installatieafmetingen en montagegaten

Overzichtsafmetingen en installatiematen

Schematisch diagram van de fundering van de productinstallatie

Opmerking: het bedrijf kan verschillende vormen van bustrays leveren, afhankelijk van wat gebruikers nodig hebben.

Productbinnenindeling en vereisten voor bustrays

Bestelinstructie

● Wanneer dit product wordt geïnstalleerd, moet de horizontale lijn tussen de schakelapparatuur stevig en betrouwbaar worden aangesloten.

● De deur van dit product heeft een vergrendelingsfunctie met de hoofdschakelaar De deur kan alleen worden geopend als de stroom is uitgeschakeld. De andere kant van het product is een schroefafdichtingsplaat, die geen vergrendelingsfunctie heeft met de hoofdschakelaar. Daarom moet de gebruiker de voeding loskoppelen wanneer hij het zijpaneel van dit product demonteert voor onderhoud.

● Niet-professionals mogen de schakelapparatuur niet openen voor onderhoud en reparatie.
