Op het gebied van elektriciteitsdistributie neemt het in China gevestigde Keeya het voortouw met zijn GCS Low Voltage uittrekbare schakelapparatuur, die op maat gemaakte en duurzame oplossingen biedt. Keeya's toewijding om aan de specifieke behoeften van de klant te voldoen, blijkt duidelijk uit het op maat gemaakte ontwerp van de GCS-serie, waardoor compatibiliteit met uiteenlopende eisen wordt gegarandeerd. Deze schakeloplossingen staan bekend om hun duurzame constructie en lange levensduur en verhogen de betrouwbaarheid van laagspanningssystemen.

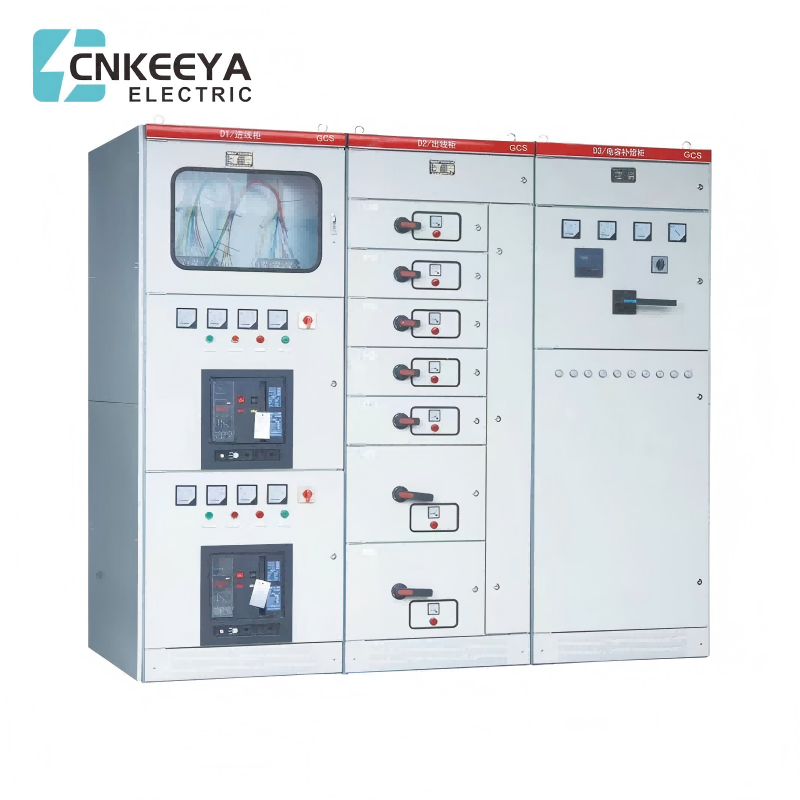

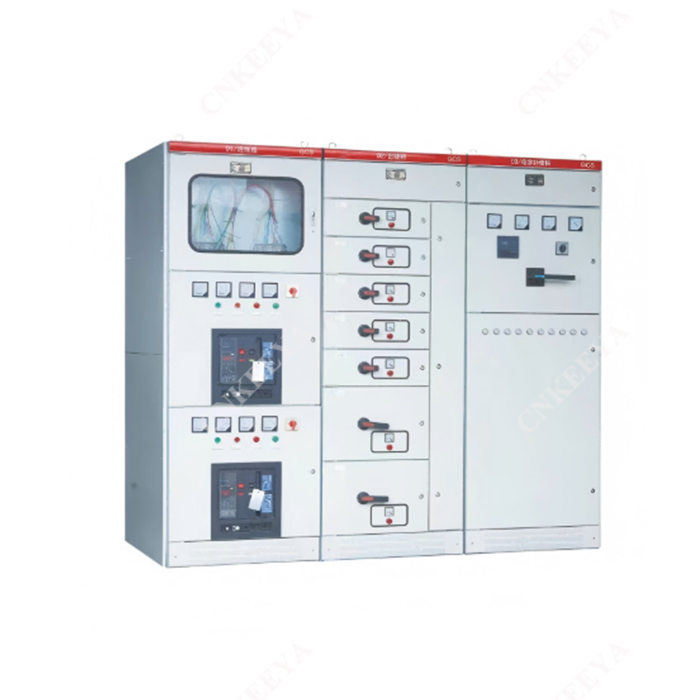

GCS uittrekbare laagspanningsschakelapparatuur
Keeya, een vooraanstaande fabriek en vertrouwde leverancier, is er trots op dat zij geavanceerde GCS laagspannings-uittrekbare schakelapparatuur produceert. Met een toewijding aan innovatie en precisie-engineering blinkt onze fabriek uit in het vervaardigen van deze geavanceerde schakelapparatuuroplossingen die zijn ontworpen om te voldoen aan de veranderende behoeften van diverse industrieën. Als toegewijde leveranciers geeft Keeya prioriteit aan kwaliteit en naleving van industrienormen, en biedt zij ultramoderne GCS-schakelapparatuur die een efficiënte stroomdistributie en -controle garandeert. Met onze nieuwe lijn GCS laagspannings-uittrekbare schakelapparatuur blijft Keeya de norm stellen voor betrouwbaarheid, veiligheid en moderne technologie. Kies Keeya als uw leverancier voor de nieuwste schakeloplossingen en ervaar de toekomst van betrouwbare en geavanceerde elektrische distributiesystemen.
GCS-apparaat is geschikt voor stroomdistributiesystemen in energiecentrales, aardolie, chemicaliën, metallurgie, textiel, hoogbouw en andere industrieën. Het is een driefasige AC 50 (60) Hz complete laagspanningsdistributieapparaat met een nominale bedrijfsspanning van 380 V (400 V), (600 V) en een nominale stroom.
Deze uittrekbare laagspanningsschakelapparatuur uit de serie is een gecombineerd kasttype dat in de fabriek (FBA) is geassembleerd met standaardmodules.
Deze laagspannings-uittrekbare schakelapparatuur uit de serie is geschikt voor elektriciteitscentrales, onderstations, petrochemische industrie, metallurgie, staalwalsen, transport, energie, lichte industrie, textiel en andere industriële ondernemingen en woonwijken, hoogbouw en andere plaatsen, en wordt gebruikt voor conversie, distributie en controle van elektrische energie van een elektrisch energiesysteem van een AC 50-60 Hz voedingssysteem met een nominale bedrijfsspanning van 660 V en lager.
Het apparaat voldoet aan GB 7251.1 Laagspanningsschakel- en besturingsapparatuur - Deel 1: Type-geteste en gedeeltelijk type-geteste assemblages en nationale professionele normen en de internationale norm IEC 439-1.
Het ontwerp van het apparaat voldoet aan de volgende normen:
● IEC439-1 Laagspanningsschakel- en verdeelinrichtingen - Deel 1: Type-geteste en gedeeltelijk type-geteste assemblages
● GB 7251 Laagspanningsschakel- en verdeelinrichtingen - Deel 5 Samenstellingen voor stroomverdeling in openbare netwerken
● ZBK 36001 uittrekbaar laagspanningsschakelapparaat
|
(V)Nominale spanning van het hoofdcircuit |
AC380(400), (660) |
|
|
(V)Nominale spanning van hulpcircuit |
AC220, 380(400); DC110, 220 |
|
|
(Hz)Nominale frequentie |
50(60) |
|
|
(V)Nominale isolatiespanning |
660(1000) |
|
|
(A) Nominale stroom |
Horizontale bus |
≤4000 |
|
(MCC)Verticale bus |
1000 |
|
|
(kA,1 s)Nominaal korte tijd bestand tegen de stroom van de bus |
50,80 |
|
|
(kA/0,1s) Nominale piekstroom van bus |
105.176 |
|
|
(V/1min)Vermogen frequentie testspanning |
Hoofd circuit |
2500 |
|
Hulpcircuit |
1760 |
|
|
Bus |
3 fase 4 draads systeem |
A.B.C.PE.N |
|
3 fase 5 draadsysteem |
A.B.C.PE.N |
|
|
Beschermingsniveau |
P30.IP40 |
|
● Verbeter de warmtecapaciteit van de adapter en verminder aanzienlijk de extra temperatuurstijging veroorzaakt door de temperatuurstijging van de adapter naar de connectoren, kabelblokken en afstandhouders.
●De scheiding tussen functionele eenheden en compartimenten is duidelijk en betrouwbaar, en het falen van één eenheid heeft geen invloed op het werk van andere eenheden om het falen tot een minimum te beperken.
● De horizontale opstelling van de verzamelrail zorgt ervoor dat het apparaat een goede dynamische en thermische stabiliteit heeft en bestand is tegen de impact van kortsluitstroom van 80/176 kA.
● Het aantal circuits in één MCC-schakelapparaat bedraagt maar liefst 22, wat volledig rekening houdt met de behoeften van grote stroomopwekkingseenheden met één eenheid, petrochemische systemen en andere industrieën voor geautomatiseerde motorgroepen.
● De verbinding tussen het apparaat en de externe kabel wordt voltooid in het kabelcompartiment en de kabels kunnen op en neer worden ingevoerd en verlaten. De stroomtransformator is in het kabelcompartiment geïnstalleerd om installatie en onderhoud te vergemakkelijken.
● Hetzelfde stroomdistributiesysteem kan de kortsluitstroom beperken door het afstemmen van stroombeperkende reactoren, de busspanning op een bepaalde waarde stabiliseren en de kortsluitsterkte-eisen van de componenten gedeeltelijk verminderen.
●De ladekast heeft voldoende secundaire connectoren (32 paar voor 1 eenheid en meer, 20 paar voor 1/2 eenheid), die kunnen voldoen aan de vereisten van het aantal computerinterfaces en automatische besturingscircuits.
Het ontwerp van het hulpcircuitschema is in overeenstemming met de "Technische voorschriften voor het ontwerp van hulpstroom voor thermische energiecentrales" en andere relevante ontwerptechnische voorschriften. Het is van toepassing op het laagspanningsenergiesysteem van energiecentrales en onderstations en de laagspannings- spanningsstroomdistributiesystemen in fabrieken en mijnbouwbedrijven en hoge gebouwen. De hulpcircuitoplossing is ontworpen volgens de hoofdcircuitoplossingen, die de functionele eenheden van de voedingskabel, de feeder (PC) en de motorfeeder (MCC) voor bedieningscontrole omvat.
|
Universele kastcode |
A |
B |
C |
D |
Opmerking |
|
GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
Interconnectiekast |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
Ontvangen kastje |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
Ontvangen kastje |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
Ontvangen kastje |
|
Universele kastcode |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1010-2 |
1000 |
1000 |
850 |
956 |
1000 |
400×400 |
|
GCS-TG0810-2 |
800 |
1000 |
650 |
956 |
800 |
200×400 |
|
GCS-TG1008-2 |
1000 |
800 |
850 |
756 |
1000 |
400×400 |
|
GCS-TG0808-2 |
800 |
800 |
650 |
756 |
800 |
200×400 |
|
Universele kastcode |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1006-1 |
1000 |
600 |
850 |
556 |
60 |
400×350 |
|
GCS-TG0806-1 |
800 |
600 |
650 |
556 |
160 |
200×350 |
Het bestelcontract bevat de volgende inhoud:
● Het volledige model van het product bevat het nummer van de hoofdcircuitoplossing en nummer van de hulpcircuitoplossing
● Volgordeschema van de combinatie van het hoofdcircuitsysteem
● Schema van het hulpcircuit
● Lijst met componenten in de kast
● Spanning, stroom, tijd en andere instelparameters in het circuit
● Andere speciale vereisten die niet consistent zijn met het normale gebruik van het product
