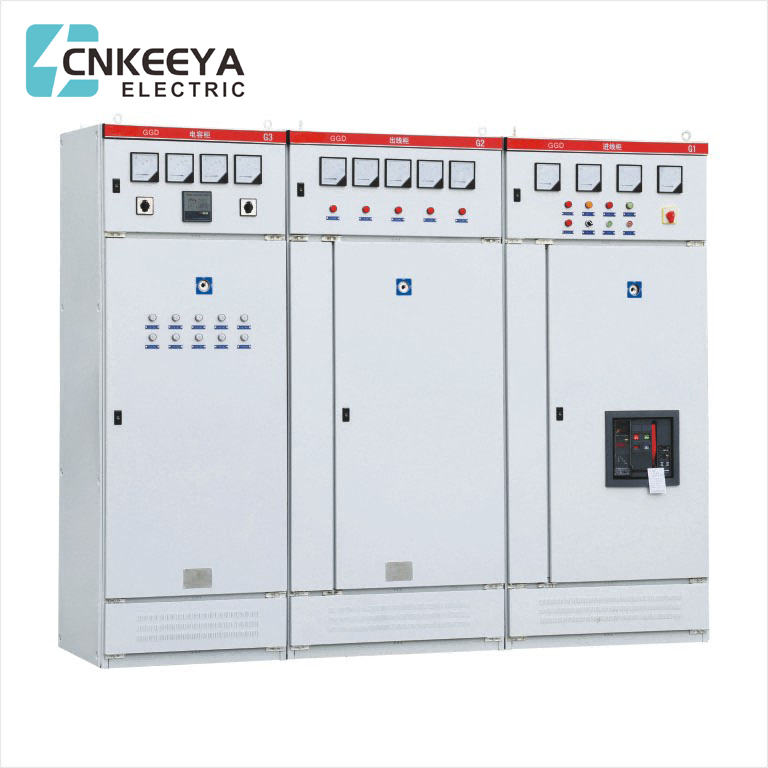

GGD AC Laagspanningsverdelingskast

Ontworpen voor precisie en betrouwbaarheid, dient het GGD AC -distributiekabinet met laag spanningsvermogen als hoeksteen in stroomdistributiesystemen, tonen de toewijding van CNKEEYA aan het voldoen aan en overtreffen van de industriële normen. Als een vertrouwde partner in het veld, bieden de AC -distributiekasten van CNKEEYA's AC -spanningsvermogen een betrouwbare en efficiënte oplossing voor diverse toepassingen, wat bijdraagt aan de robuustheid van elektrische infrastructuur.

GGD AC Laagspanningsvermogensdistributiekast is geschikt voor energiecentrales, onderstations, mijnbouwbedrijven en andere stroomgebruikers met een AC 50H, beoordeelde werkspanning van 380V en beoordeeld werkstroom van 3150A in het distributiesysteem. Het wordt gebruikt voor stroomconversie, distributie en controle van stroom, verlichting en distributieapparatuur.

De GGD AC Low Spanne Power Distribution Cabinet is ontworpen in overeenstemming met de vereisten van de superieure autoriteiten van het ministerie van Energie, evenals de Power User en Design Departments. Het is gebaseerd op veiligheid, economie, rationaliteit en betrouwbaarheid Een nieuwe distributiekast met laag spanning ontworpen op basis van het principe van. Het product heeft de kenmerken van hoge breekcapaciteit, goede dynamische en thermische stabiliteit, flexibele elektrische oplossingen, handige combinatie, verschillende series, sterke praktische bruikbaarheid, nieuwe structuur en hoog beschermingsniveau. Het kan worden gebruikt als een bijgewerkt product voor switchgear met een laagspanning.

De GGD AC -lage spanningsvermogensdistributiekast voldoet aan normen zoals IEC439 "Low Spanne Switchgear and Control Apparatuur" en GB7251 "Low Voltage Switchgear".

Serviceconditie

● De omgevingstemperatuur mag niet hoger zijn dan +40 ℃, niet lager dan -5 ℃, en de gemiddelde temperatuur binnen 24 uur mag niet hoger zijn dan +35 ℃;

● Voor binneninstallatie en gebruik mocht de hoogte van de gebruiksplaats niet hoger zijn dan 2000m;

● De relatieve vochtigheid van de omringende lucht is niet groter dan 50% wanneer de maximale temperatuur +40 ℃ is, en een grotere relatieve temperatuur moet worden toegestaan bij een lagere temperatuur (bijvoorbeeld: 90% bij +20 ℃), rekening houdend met de mogelijkheid van temperatuurveranderingen zal af en toe condensatie -effecten veroorzaken;

● Wanneer de apparatuur is geïnstalleerd, mag de helling naar het verticale vlak niet meer dan 5 ° overschrijden;

● De apparatuur moet worden geïnstalleerd op een plaats waar er geen ernstige trillingen, impact en corrosie zijn;

● Wanneer de gebruiker speciale vereisten heeft, kan deze worden opgelost door overleg met de fabrikant.

Elektrische prestaties

Basis elektrische parameters

GGD AC Laagspanningsverdelingskast

Hoofdcircuitoplossing

Het hoofdcircuit van de GGD -kast heeft 129 oplossingen die zijn ontworpen met in totaal 298 specificaties (exclusief oplossingen en specificaties die zijn afgeleid van veranderingen in de functie van het hulpcircuit en veranderingen in de besturingsspanning).

Waarbij GGD1 Type 49 -oplossingen beschikbaar zijn van 123 specificaties

GGD2 Type 53 -oplossingen zijn beschikbaar van 107 specificaties

GGD3 Type 27 oplossingen zijn beschikbaar van 68 specificaties

De hoofdcircuitoplossing wordt geselecteerd door de meningen van de meerderheid van de ontwerp- en gebruikersafdelingen te vragen, en de oplossing die de energiecentrale vereist is toegevoegd. De nominale stroom is maximaal 3150A, geschikt voor de selectie van distributietransformatoren van 2000KVA en lager. Bovendien zijn GGJ1- en GGJ2 -condensatiekastenkasten ontworpen om te voldoen aan de behoeften van reactieve vermogenscompensatie, met 4 hoofdcircuitoplossingen en 12 specificaties in totaal.

Hulpcircuitoplossing

Het ontwerp van het hulpcircuit is verkrijgbaar uit twee delen oplossingen: het voedingsplan en de Power Generation Plant. Er is voldoende ruimte in de GGD -kast om de secundaire componenten te installeren. Tegelijkertijd is een speciale LMZ3D -huidige transformator ontwikkeld om te voldoen aan de behoeften van energiecentrales en speciale gebruikers wanneer de bijgevoegde relaisbescherming noodzakelijk is.

Hoofdbus

Gezien de prijsverhouding en de haalbaarheid van het vervangen van koper door aluminium, kunnen enkele aluminiumbussen worden gebruikt wanneer de nominale stroom 1500A en lager is, en dubbele koperen bussen worden gebruikt wanneer de nominale stroom groter is dan 1500A. De fabrikant zal prototypes produceren en de typetest "doorgeven" volgens deze verordening. Natuurlijk kan de fabrikant ook de aluminiumbus vervangen door een koperen bus van dezelfde huidige draagkracht als de gebruikers nodig hebben. De overlappende oppervlakken van de bussen worden allemaal behandeld met een tin en nigeringsproces.

Selectie van elektrische componenten

(1) Het GGD-kabinet neemt voornamelijk de meer geavanceerde elektrische componenten aan die in China in massa kunnen worden geproduceerd. Tegelijkertijd behoudt het ook enkele kenmerken van oude producten zoals DZ10D, DZ20, enz. Onder het uitgangspunt van het volledig overwegen van de haalbaarheid volgens economische en redelijke principes. Verouderde producten worden niet meer gebruikt.

(2) HD13BX en HS13BX Rotary Operation Mes -schakelaar is een speciale onderdeel die is ontworpen om te voldoen aan de behoeften van de unieke structuur van de GGD -kast. Het verandert de werkingsmodus van het mechanisme en behoudt de voordelen van het oude product. Het is een praktisch nieuw type elektrische componenten.

(3) De ontwerpafdeling selecteert nieuwe elektrische componenten met betere prestaties en meer geavanceerde technologie zoals gebruikers nodig hebben, omdat de GGD -kast een goede installatie van de installatie heeft, zal het in het algemeen geen productie- en installatieproblemen veroorzaken vanwege De bijgewerkte elektrische componenten.

(4) Om de dynamische stabilet van het hoofdcircuit verder te verbeteren, zijn een gecombineerde busklem van het ZMJ-type en isolerende ondersteuning voor de GGD-kast ontworpen. De busklem is gemaakt van hoge, hoge naam die PPO-legeringsmateriaal, met hoge isolatiesterkte, goede zelfversterking, en een unieke structuur en een unieke structuur. Het kan gemakkelijk worden gecombineerd in een enkele busklem of een dubbele busklem door de bouwsteen aan te passen. De isolerende ondersteuning is een mouwtype gegoten structuur met lage kosten en hoge sterkte, die het defect van onvoldoende kruipafstand van oude producten oplost.

Afmetingen van vorm en installatie

Volledige set producten

Ons bedrijf biedt de volgende documenten en bijlagen bij het leveren van:

● Verpakkingslijst

● Productcertipcation

● Gebruikershandleiding

● Fabriekstestrapport

● Gerelateerde elektrische tekeningen

● Sleutels voor kastdeur, bedieningshandgrepen en reserveonderdelen gespecificeerd in het contract.
