In het landschap van elektrische oplossingen onderscheidt Keeya, gevestigd in China, zich als een vooraanstaande leverancier, belichaamd door hun MNS Low Voltage Pullable Switchgear. De MNS-serie is zorgvuldig ontworpen om tegemoet te komen aan de specifieke eisen van de klant en weerspiegelt Keeya's toewijding aan flexibiliteit en aanpassingsvermogen in elektrische systemen.

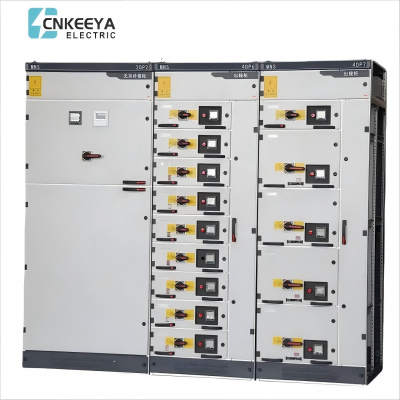

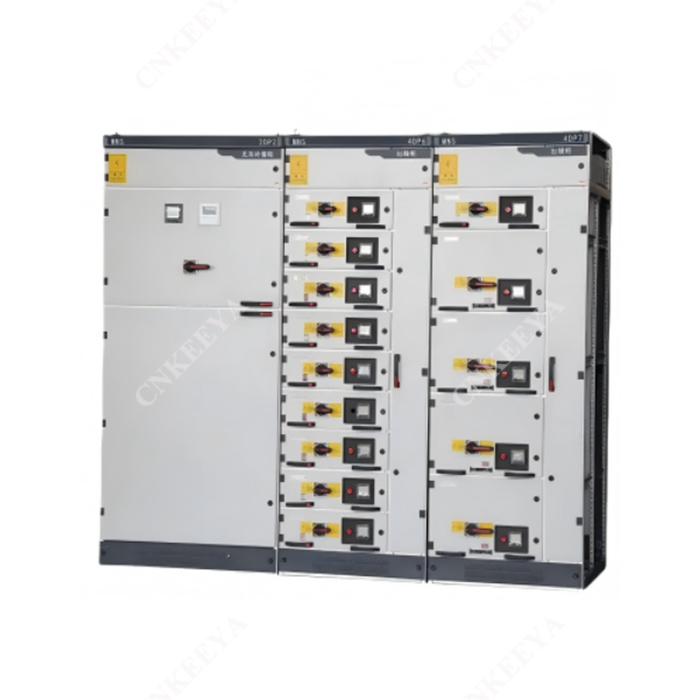

MNS uittrekbare laagspanningsschakelapparatuur
Het hoogwaardige MNS laagspannings-uittrekbare schakelmateriaal van Keeya staat bekend om zijn robuuste constructie en duurzame prestaties en garandeert de lange levensduur en betrouwbaarheid van laagspanningsinstallaties. Keeya's nadruk op maatwerk onderstreept hun missie om op maat gemaakte, duurzame oplossingen te leveren die voldoen aan de veranderende behoeften van de elektrische industrie.
Deze serie uittrekbare laagspanningsschakelapparatuur is een combinatiekasttype dat in de fabriek is samengesteld met behulp van standaardmodules (FBA).
Deze serie uittrekbare laagspanningsschakelapparatuur is geschikt voor elektriciteitscentrales, onderstations, petrochemie, metallurgisch staalwalsen, transportenergie, lichte industrie en textielbedrijven, woongemeenschappen, hoogbouw en andere plaatsen. Het wordt gebruikt voor energieconversie, distributie en controle van stroomdistributieapparatuur in energiesystemen met AC 50-60HZ en een nominale werkspanning AC 660V en lager.
Dit apparaat voldoet aan de nationale professionele normen GB7251.1 "Low Voltage Complete Switchgear" en JB/T9961 "Low Voltage Withdrawable Complete Switchgear", evenals aan de internationale professionele normen IEC439-1.
MNS uittrekbare laagspanningsschakelapparatuur
Deze serie uittrekbare laagspanningsschakelapparatuur is een soort gecombineerde kast die in de fabriek (FBA) wordt geassembleerd met standaardmodules.
Deze serie uittrekbare laagspanningsschakelapparatuur is van toepassing op energiecentrales, onderstations, petrochemische, metallurgische en staalwalserijen, transport, energie, lichte industriële en textielbedrijven, woonwijken, hoogbouw en andere plaatsen, zoals de stroomdistributieapparatuur van het AC 50~60HZ voedingssysteem met een nominale werkspanning van 660V en lager voor stroomconversie, distributie en controle.
De installatie voldoet aan GB 7251.1 Laagspanningsschakel- en verdeelinrichtingen - Deel 1: Typegeteste en gedeeltelijk typegeteste samenstellingen en JB/T 9961 Uittrekbare laagspanningsschakel- en verdeelinrichtingen en de internationale professionele normen IEC439-1.
● De omgevingsluchttemperatuur mag niet hoger zijn dan +40℃ en lager dan -5℃, en de gemiddelde temperatuur mag niet hoger zijn dan +35℃ binnen 24 uur. Atmosferische omstandigheden: De lucht is schoon en de relatieve vochtigheid bedraagt niet meer dan 50% bij de maximale temperatuur van +40℃. Een hogere relatieve vochtigheid is toegestaan bij lagere temperaturen, bijvoorbeeld 90% bij +20℃, maar er moet rekening worden gehouden met temperatuurveranderingen, aangezien er af en toe condensatie kan optreden.
● Hoogte: niet meer dan 2000 meter.
● Het apparaat is geschikt voor transport- en opslagprocessen bij temperaturen variërend van -25℃ tot +55℃ en tot +70℃ gedurende een korte periode (niet langer dan 24 uur). Het apparaat mag bij deze beperkte tijd geen onomkeerbare schade oplopen. temperaturen en moeten normaal kunnen functioneren onder normale omstandigheden.
● Als niet aan de bovenstaande servicevoorwaarden kan worden voldaan, zal dit worden geregeld via onderhandelingen tussen de gebruiker en de fabrikant. Wanneer het apparaat wordt gebruikt op een offshore olieboorplatform en een kerncentrale, moet een afzonderlijke technische overeenkomst worden ondertekend.
|
1 Elektrische prestaties |
660V(1000)V |
|
Nominale isolatiespanning |
380V 660V |
|
Nominale bedrijfsspanning |
5000A |
|
Max.bedrijfsstroom van hoofdbus |
100kA/1s |
|
Geschatte weerstandsstroom van hoofdbus |
220kA/ls |
|
Nominale piekstroom van hoofdbus |
1000A |
|
Max.bedrijfsstroom van distributiebus (verticale bus) |
|
|
Piekstroom van distributiebus (verticale bus) |
|
|
Standaard type |
105kA(max.)/0,1s |
|
Versterkte soort |
176kA(max.)/0,1s |
MNS uittrekbare laagspanningsschakelapparatuur
In overeenstemming met de normen IEC 529 en D IN 40050
IP30: vaste protatie voor afmetingen groter dan φ 2,5 MM
IP40: vaste protatie voor afmetingen groter dan 1,0 MM φ
IP54: bescherming tegen stof en elke richting van spatten
(Neem contact op met de fabrikant bij het bestellen van IP54-beschermingsniveau)
1. Stroomverdeelkast (PC): deze kan een stroomonderbreker uit de EMAX-, MT-, 3WN-, AH-, ME-serie gebruiken.
2. Motorcontrolecentrumkast (MCC): deze wordt samengesteld door laden van verschillende afmetingen. De hoofdschakelaar van elk circuit maakt gebruik van een hoogwaardige stroomonderbreker van gebroken plastic behuizing of een roterende belastingsschakelaar met zekering. Automatische vermogensfactorcompensatiekast (met handmatig, automatisch en extern vermogensfactorcompensatieapparaat)
|
Hoogte |
Breedte |
Diepte |
Opmerking |
||
|
H |
B |
T |
T1 |
T2 |
|
|
2200 |
400 |
1000 |
800 |
200 |
Voornaamst busvervoer |
|
2200 |
400 |
1000 |
800 |
200 |
F₁s-1250-2000 ME630-1605 |
|
2200 |
600 |
1000 |
800 |
200 |
F₂s-2500 |
|
2200 |
800 |
1000 |
800 |
200 |
F₄s-3200 me2000-3200 |
|
2200 |
1000 |
1000 |
800 |
200 |
F₅s-4000 Me3205 |
|
2200 |
1200 |
1000 |
800 |
200 |
Ik4005 |
MNS uittrekbare laagspanningsschakelapparatuur
|
Hoogte |
Breedte |
Diepte |
Opmerking |
||||
|
H |
|
B1 |
B2 |
T |
T1 |
T2 |
|
|
2200 |
1000 |
600 |
400 |
600 |
400 |
200 |
Enkelzijdige bediening |
|
2200 |
1000 |
600 |
400 |
1000 |
400 |
200 |
Dubbelzijdige bediening |
