Op het gebied van de elektrische infrastructuur loopt Keeya, gevestigd in China, voorop met zijn expertise op het gebied van de installatie van hoogspanningshuntcondensatoren. Door oplossingen op maat te maken die voldoen aan de specifieke behoeften van de klant, is Keeya een voorbeeld van haar toewijding aan op maat gemaakte en duurzame installaties.
Keeya, een vooraanstaande fabriek en vertrouwde leverancier, is gespecialiseerd in het leveren van geavanceerde oplossingen voor de installatie van hoogspanningshuntcondensatoren. Met een toewijding aan innovatie en precisie-engineering blinkt onze fabriek uit in het vervaardigen van geavanceerde condensatorinstallaties die zijn ontworpen om de stroomkwaliteit en efficiëntie in hoogspanningssystemen te verbeteren.
Keeya's vaardigheid in het leveren van gepersonaliseerde hoogspanningshuntcondensatorinstallatieoplossingen zorgt voor de naadloze integratie van hoogspanningshuntcondensatoren in diverse elektrische systemen. Deze installaties staan bekend om hun duurzame constructie en demonstreren Keeya's toewijding aan een lange levensduur en betrouwbaarheid in het licht van uiteenlopende operationele eisen. Keeya's nadruk op maatwerk en duurzaamheid positioneert hen als een vertrouwde partner bij het bevorderen van de veerkracht en prestaties van elektrische hoogspanningsnetwerken.
Het parallelle hoogspanningscondensatorapparaat uit de TBB-serie (hierna het apparaat genoemd) is geschikt voor AC 50HZ- en III 10KV-vermogensseries.
● De nominale werkspanning is 10 kV en kan lange tijd werken onder 1,1 maal de nominale spanning;
● Wanneer de wortelgemiddelde kwadratische waarde niet groter is dan 1,3Un, kan de installatie continu werken op de nominale frequentie, nominale sinusoïdale spanning en stroom zonder overgangstoestand;
● De installatie is voorzien van overstroom-, overspannings-, onderspannings- en andere beveiligingen tegen systeemfouten;
● Ter bescherming van de interne fout van de condensator heeft de installatie, naast de zekeringbeveiliging voor een enkele set, ook verschillende relaisbescherming volgens de verschillende hoofdbedradingsvormen;
● Het ontwerp en de verwerking van de installatie moeten voldoen aan de GB50227-1995 Code voor het ontwerp van de installatie van shuntcondensatoren en JB711-1993 hoogspanningsshuntcondensatorinstallaties

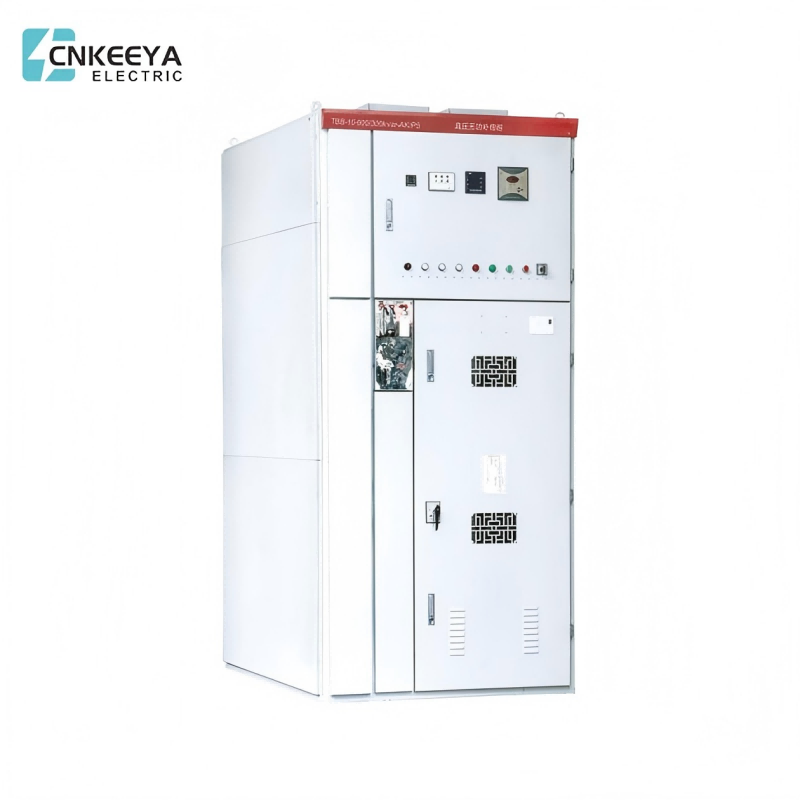

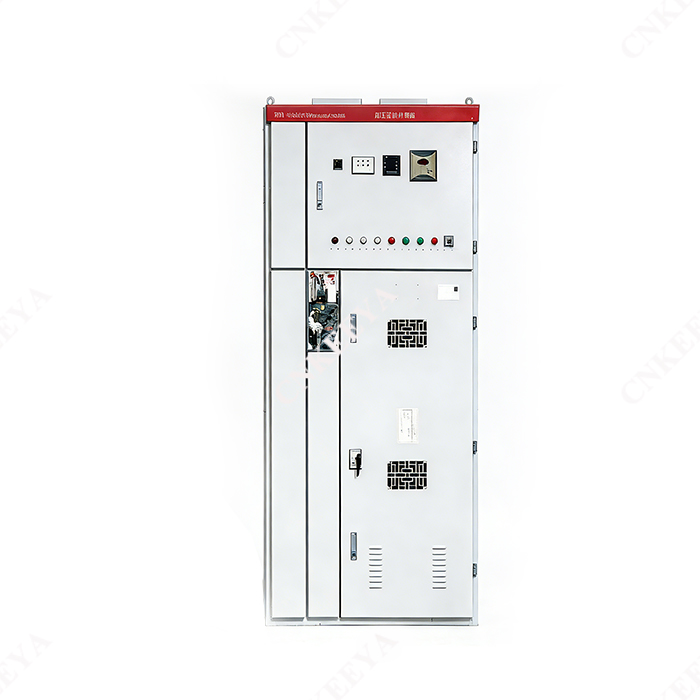

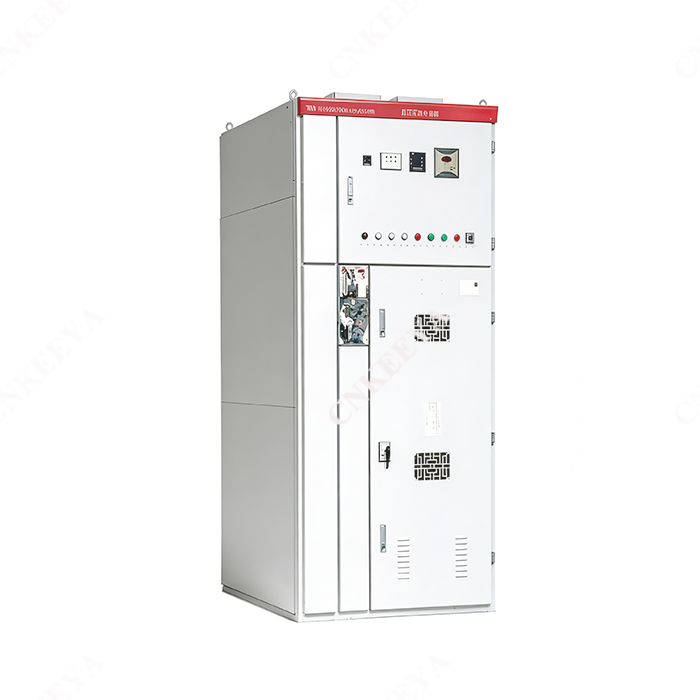

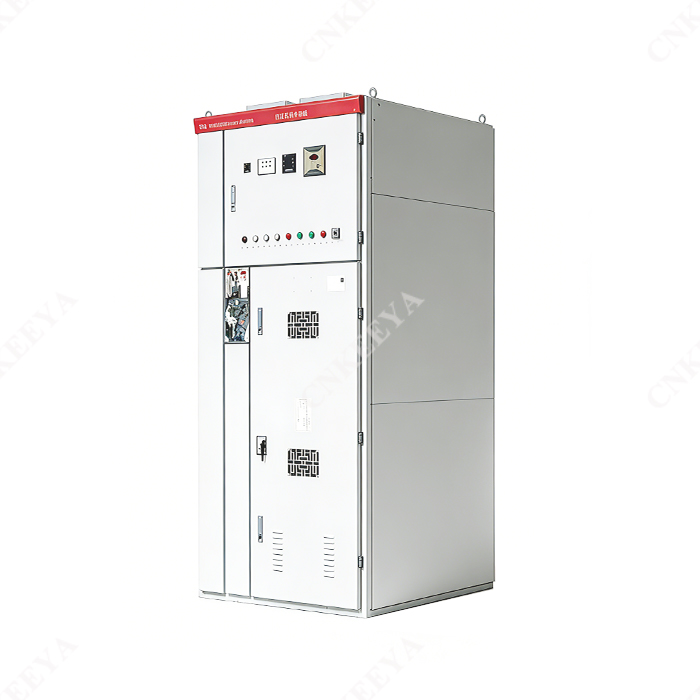

TBB hoogspanningshuntcondensatorinstallatie
De structuur van de installatie is geclassificeerd in kasttype en montagetype. Het montagetype kan ook worden geclassificeerd in chiptype en volledig demontagetype. De kaststructuur moet eerst in de fabriek worden geïnstalleerd, daarna worden de componenten verwijderd, genummerd en getransporteerd naar de locatie gebracht en volgens de tekening geassembleerd. Vanuit binnenperspectief is het chiptype vooral handig voor gebruik. Het volledig assemblagetype wordt meestal buitenshuis gebruikt, wat vooral handig is voor thermisch verzinken. Dit apparaat bestaat hoofdzakelijk uit een reactorkast, een ontladingskast en een condensatorkast.
● Reactorkast
De reactorkast wordt voornamelijk gebruikt om de inschakelstroom te beperken en de harmonische te onderdrukken. Bij het beperken van de inschakelstroom is reactor XL = (0,1 ~ 1)% XC; wanneer meer dan 5 harmonischen worden onderdrukt, XL = (5 ~ 6)% XC ;wanneer meer dan 3 harmonischen worden onderdrukt, XL=(12~13)%XC.
● Afvoerkast
De ontladingskast bestaat hoofdzakelijk uit een ontladingsspoel of spanningstransformator, een zinkoxide-afleider en een aardingsscheider. De ontladingsspoel is parallel verbonden met de condensatorbank. Wanneer de condensatorbank wordt losgekoppeld van de voeding, zullen de ontladingsprestaties de resterende capaciteit verminderen. spanning op de condensatorbank van de piekwaarde van de nominale spanning naar minder dan 50 V binnen 5 seconden. Zinkoxide-overspanningsafleiders worden gebruikt om de overspanning te beperken die wordt veroorzaakt door het schakelen van condensatorbanken. De aardingsscheider wordt gebruikt voor het aarden van de bus tijdens onderhoud bij stroomuitval. De bovenstaande configuratie kan worden aangepast aan de gebruikersvereisten. Als de lijnverbindingsmodus dubbele ster is De condensatorkast moet een dubbele rij- of dubbellaagse structuur hebben en de stroomtransformator moet bovendien in de kast worden geïnstalleerd.
● Condensatorkast
De condensatorkast bestaat voornamelijk uit een zekering en een condensator. Wanneer de interne doorslag van de condensator 50% ~ 70% bereikt, zal de zekering doorbranden en zal de foutcondensator worden gescheiden van het stroomcircuit, waardoor de uitbreiding van het ongeval wordt voorkomen.
● Montage shuntcondensatorinstallatie
Deze installatie wordt voornamelijk gebruikt om de assemblagecondensator, ontladingsspoel, bliksemafleider en aardingsschakelaar en elektrische reactor te combineren. Het assembleren van de condensator is het installeren van een juist aantal afzonderlijke condensatoren met interne zekeringen in een doos vol isolatie. De box is uitgerust met een overdrukventiel en een temperatuurregelaar met alarm- en uitschakelcontacten. De installatie heeft de voordelen van een klein booroppervlak, eenvoudige installatie, gemakkelijke bediening en onderhoud, enz.
TBB hoogspanningshuntcondensatorinstallatie
1. 6-ingebed #10 kanaalstaal en haken met opening naar beneden;
2. 4 ingebedde stalen platen en haken;
3. Betonstrip;
4. Ingebedde stalen plaat en haak;
5. Ingebedde stalen platen en haken zijn gelijkmatig verdeeld over de omtrek.
De typische primaire circuitoplossing van de installatie wordt weergegeven in Figuur 1, waar de aardingsschakelaar wordt geïnstalleerd volgens de gebruikersvereisten. Tijdens de installatie wordt deze in de afvoerkast geplaatst en wordt de kastdiepte gewijzigd in 1200 mm.
● Systeemcapaciteit (kVA) en hoofdbedradingsoplossing, systeembelasting en werkmodus;
● Harmonisch getal, elke harmonische spanning en harmonische stroominhoud (de fabrikant kan namens de gebruiker meten);
● Systeemvermogensfactor, vermogensfactor na compensatie en totale compensatiecapaciteit (de fabrikant kan namens de gebruiker ontwerpen);
● Plan van de installatielocatie, installatiemodus, installatie-inlaat- en uitlaatmodus;
● Vereisten voor kastgrootte en kleur.
