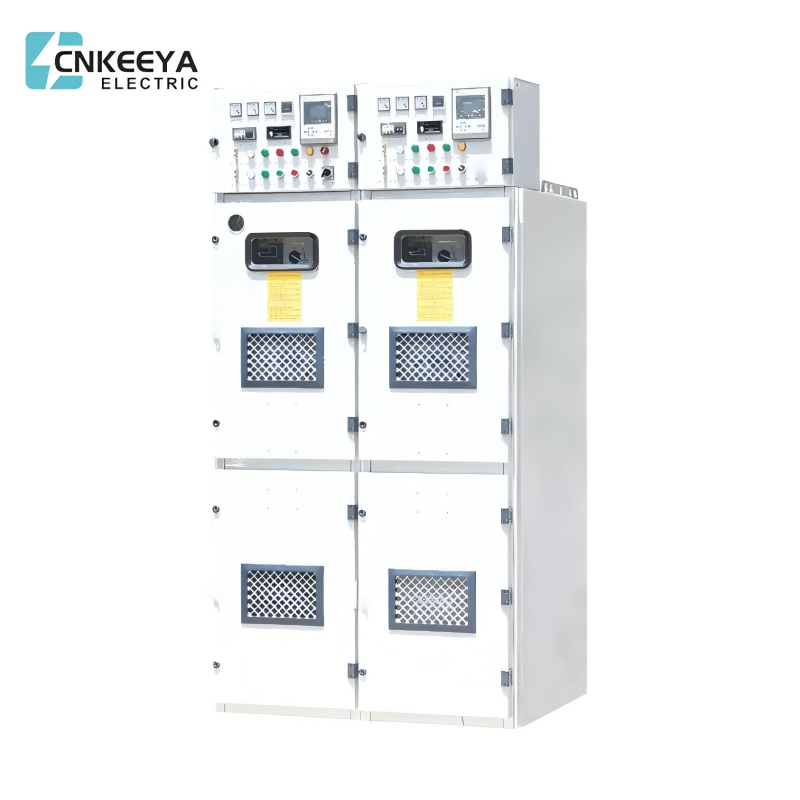

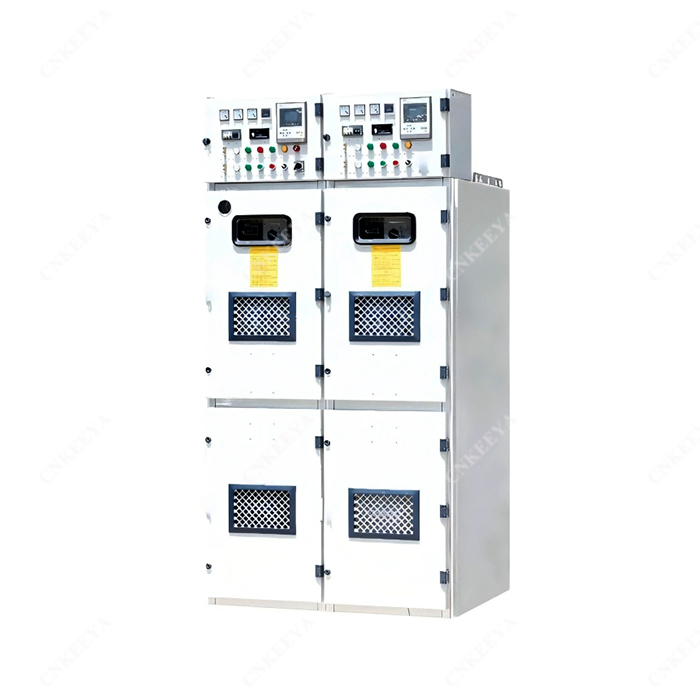

RM6-40.5 Volledig gesloten, volledig geïsoleerde gasgevulde ringhoofdunit

Keeya, een vooraanstaande leverancier, presenteert de RM6-40.5 volledig gesloten, volledig geïsoleerde gasgevulde ringhoofdunit, die geavanceerde technologie combineert met kosteneffectieve oplossingen. Onze toewijding aan het leveren van producten van hoge kwaliteit wordt geëvenaard door onze toewijding aan het garanderen van concurrerende prijzen. Keeya is uw betrouwbare bron voor efficiënte en goedkope oplossingen op het gebied van volledig gesloten, volledig geïsoleerde gasgevulde ringhoofdunits. Werk met ons samen voor topproducten die aansluiten bij uw budgettaire overwegingen.

RM6-40.5 volledig omsloten, volledig geïsoleerde ges ingediende ringhoofdeenheid is een nieuwe generatie schakelapparatuur geproduceerd door ons bedrijf als een complete set binnen 12-40,5 kV driefasige AC 5OHz-apparatuur voor het ontvangen en distribueren van elektrische energie. Het wordt voornamelijk gebruikt voor energietransformatie en transmissie van middenspanningssystemen zoals verschillende energiecentrales, onderstations, industriële en mijnbouwbedrijven, metro's, civiele en commerciële gebouwen voor controle, bescherming en monitoring. Het is gekenmerkt door betrouwbare prestaties, sterk aanpassingsvermogen en klein formaat.

RM6-40,5

RM6-40.5 Volledig gesloten, volledig geïsoleerde gasgevulde ringhoofdunit

Conforme normen

● GB 3906 Metaalomsloten wisselstroomschakel- en voorschakelapparatuur voor nominale spanningen boven 3,6 kV en tot en met 40,5 kV

● DL/T 404 AC-hoogspanningsschakelpaneel voor binnen

● IEC 62271-200:2003 Metaalomsloten AC-schakel- en besturingsapparatuur voor nominale spanningen boven 1 kV en tot en met 52 kV 1016001/003-0000-00 Material Procurement Standard van State Grid Corporation of China voor 12 kV, 24 kV

● 1016001/003-0000-00 Materiaalinkoopstandaard van State Grid Corporation of China voor 12KV,24kV 40,5kV hoogspanningsschakelaars 1016001/003-0000-00 Algemene technische specificaties

Servicestaat

● Omgevingstemperatuur: de maximale temperatuur is 40℃, de minimumtemperatuur is -25℃ en de gemiddelde waarde gemeten binnen 24 uur bedraagt ​​niet meer dan 35℃;

● Relatieve vochtigheid: de gemiddelde waarde van de relatieve vochtigheid gemeten binnen 24 uur mag niet hoger zijn dan 95%, en de gemiddelde waarde van de maandelijkse relatieve vochtigheid mag niet hoger zijn dan 90%.

● Er kan condensatie optreden als de temperatuur snel verandert bij een hoge luchtvochtigheid. De gemiddelde waarde van de waterdampdruk gemeten binnen 24 uur mag niet hoger zijn dan 2,2 kPa, en de gemiddelde waarde van de maandelijkse waterdampdruk mag niet hoger zijn dan 1,8 kPa;

● Hoogte: niet meer dan 1000 meter;

● Seismische intensiteit: niet meer dan 8 graden;

● De amplitude van de in het secundaire systeem geïnduceerde elektromagnetische interferentie mag niet groter zijn dan 1,6 kV;

● De omringende lucht is niet duidelijk vervuild door stof, rook, corrosieve en brandbare gassen, stoom of zoutmist.

Let op: Wanneer de gebruiksomstandigheden de bovenstaande bepalingen overschrijden, kan de oplossing in overleg met de gebruiker worden bepaald. RM6-40,5 RM6-40.5 Volledig gesloten, volledig geïsoleerde gasgevulde ringhoofdunit

Technische parameter

Nee.	Item			Eenheid	Technisch parameter
1	Nominale spanning			kV	12	40.5
2	Nominale stroom			A	1250~3150	1250 ~ 2500
3	Nominale frequentie			Hz	50
4	Geschatte korte tijd is bestand tegen stroom			k/Vs	25,31,5
5	Nominale piekstroom			kA	63,80
6	Nominale kortsluitstroomduur			S	4
7	Nominale kortsluitbreekstroom			kA	25,31,5
8	Nominale kortsluitstroom			kA	63,80
9	Duur van de boogvorming			S	0.5
10	Mechanische levensduur	Stroomonderbreker		tijd	2000	10000
		Isolatieschakelaar			3000
		Aardingsschakelaar			3000
11	Elektrische levensduur van stroomonderbreker			tijd	30
12	Geschatte gevulde gasdruk (overdruk bij 20℃)			MPa	0.05
13	Minimaal functionele druk (meter druk bij 20℃)				0.03
14	Jaarlijks lekkagepercentage van SF6-gas				≤0,5%
15	Nominaal isolatieniveau	Nominale stroomfrequentie is bestand tegen spanning (1 min) (effectief)	Fase naar fase, fase naar aarde	kV	42	95
			isolerende afstand, vacuümopening		48	118
		Nominale bliksemimpuls is bestand tegen spanning (piek)	Fase naar fase, fase naar aarde	kV	75	185
			isolatieafstand, vacuümopening		85	215
16	Extra controle circuit	Nominale spanning		V	12	40.5
		1min vermogen frequentie bestand tegen spanning			1250~3150	1250 ~ 2500
17	Kastje beschermingsgraad	Kastbehuizing			50
		Met gas gevuld compartiment			25,31,5
18	Categorie verlies van bedrijfscontinuïteit			A	63,80
19	Test van temperatuurstijging				4
20	Weerstand hoofdcircuit	1250		UΩ	25,31,5
		2000			年
		2500			0.5
		3150			2000	10000
21	Gedeeltelijk afvoer	Testspanning		kV	3000
		Enkel isolatie-element		pc	3000
		Compleet setje			30
22	Levensduur				0.05

RM6-40,5

RM6-40.5 Volledig gesloten, volledig geïsoleerde gasgevulde ringhoofdunit

Opmerking:

1.De nominale kortsluitstroom van 40,5 kV/2000A is 31,5 kA; nominale kortsluitstroom van 12 kV/3150A is 31,5 kA;

2. De parameters van de nominale piekstroom en de nominale korteduurstroom van de stroomtransformator worden afzonderlijk beoordeeld;

3. De circuitweerstand heeft betrekking op de gemeten waarde gemeten vanaf de uitgaande lijn van de buskoppelaaraansluiting (inclusief de buskoppelaar) naar de uitgaande lijnzijde van de kabelaansluiting (inclusief het huidige apparaat). Als de buskoppelaar en het huidige apparaat niet zijn inbegrepen, moet de waarde in de tabel met 20 worden afgetrokken.

Overzichts- en structuurdiagram van schakelapparatuur

1. Kleine buskamer

2. Instrumentenruimte

3. Met gas gevuld compartiment van de hoofdbus

4.Stationscheidingsschakelaar

5. Bedieningsmechanismeruimte

6. Stroomonderbreker

7. Met gas gevuld compartiment van stroomonderbreker

8.Kabelruimte

9.Huidige transformator

10.Kabel

11.CM-35 bliksemafleider

12. Drukontlastingskanaal

13. Kabelstekker

14.Kabelaansluiting

15. Testcontactdoos

16.Testaansluiting

17. Takbus

18. Drukontlastingsapparaat

19. Hoofdbus

20. Busaankoppelbus

21.Buskoppeling

Opmerking:

a (kastbreedte): 600 mm, 800 mm;

b (kastdiepte): 1420 diep voor 12 kV; 1620 diep voor 40,5 kV.
