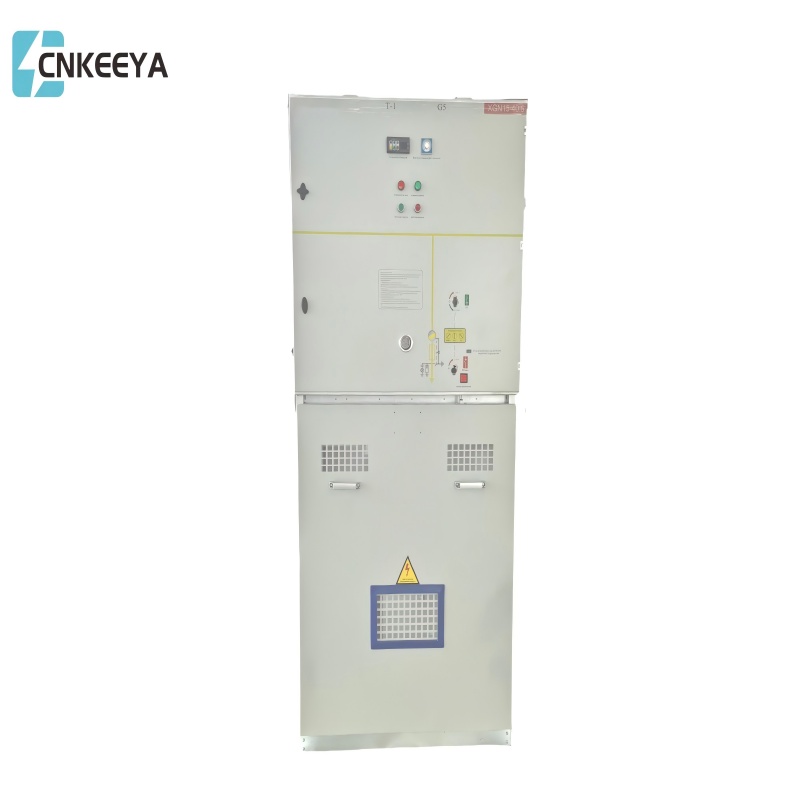

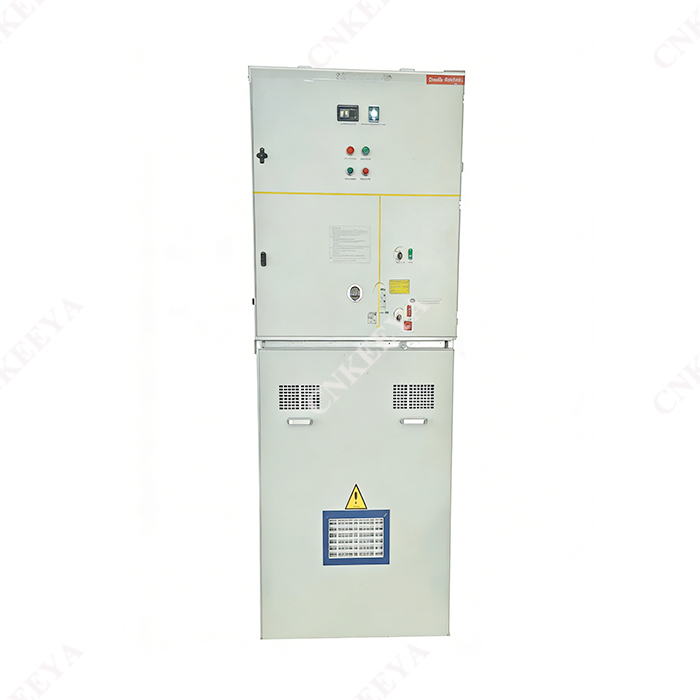

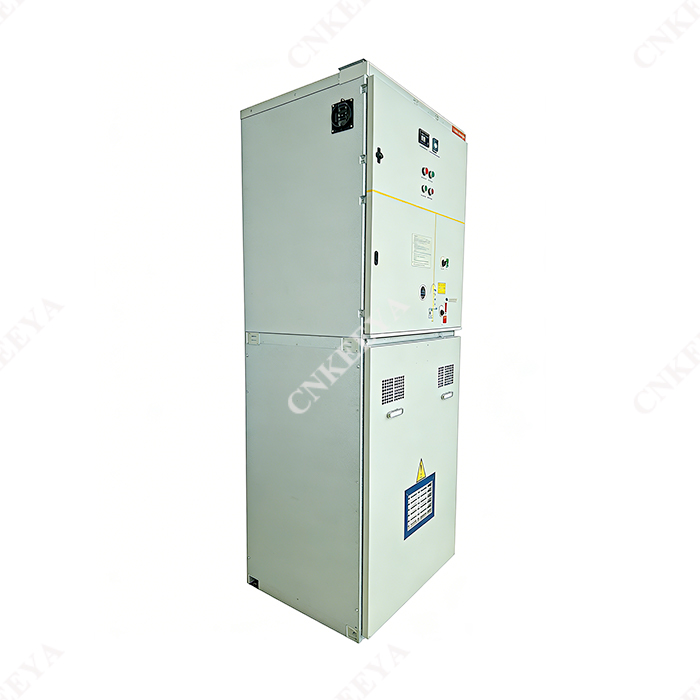

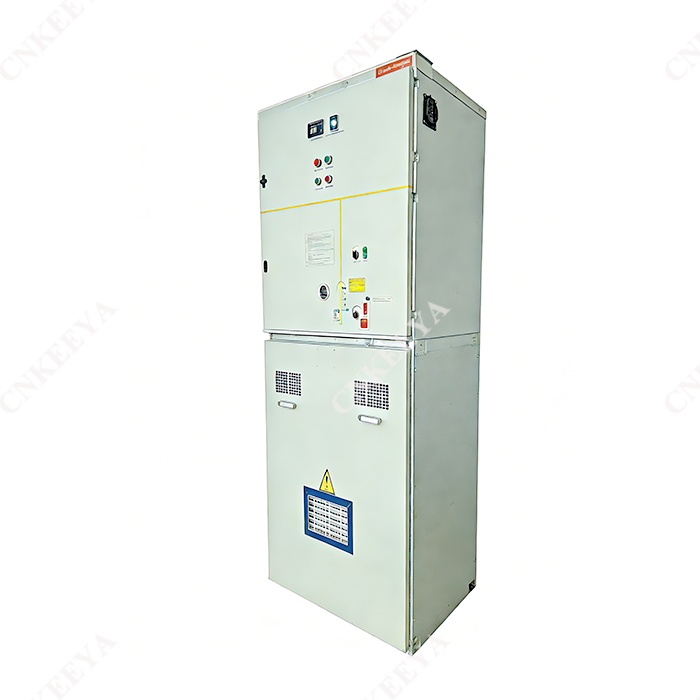

Keeya, een gerenommeerde fabrikant, presenteert met trots de Full Metal Enclosed Ring Main Unit, die geavanceerde technologie combineert met kosteneffectieve oplossingen. Wij geven prioriteit aan het leveren van producten van hoge kwaliteit tegen concurrerende prijzen, zodat onze Full Metal Enclosed Ring Main Units zich onderscheiden als betrouwbare en betaalbare oplossingen. Werk samen met Keeya om toegang te krijgen tot eersteklas productie-expertise, kosteneffectiviteit en uitmuntendheid op het gebied van volledig met metaal omsloten ringhoofdeenheden. Vertrouw op ons voor innovatieve oplossingen die aan uw behoeften voldoen en toch binnen uw budget blijven.
Keeya, een toonaangevende fabrikant, presenteert met trots de Full Metal Enclosed Ring Main Unit, die geavanceerde technologie combineert met een streven naar kosteneffectiviteit. Onze toewijding aan het leveren van producten van hoge kwaliteit wordt geëvenaard door onze focus op het leveren van concurrerende prijzen. Keeya is een betrouwbare bron voor kostenefficiënte oplossingen op het gebied van volledig metalen ringhoofdunits. Werk met ons samen om toegang te krijgen tot topproducten die prioriteit geven aan zowel kwaliteit als betaalbaarheid.
Vergroot de capaciteit van de hoofdtransformator en verbeter de stroomvoorzieningscapaciteit van het onderstation.
Verbeter de krachtoverbrengingscapaciteit van distributielijnen en verminder het aantal distributielijnen.
Vergroot de voedingsradius van middenspanningslijnen.
Verbeter de kwaliteit van de stroomvoorziening van het middenspanningsnet.
Verminder het stroomverlies van het middenspanningsnet.
Red non-ferrometalen en landbronnen.
● Hoogte: ≤1000m
Omgevingstemperatuur: maximale omgevingstemperatuur +40℃, minimale omgevingstemperatuur -35℃, maximaal dagelijks temperatuurverschil 25℃;
● Relatieve vochtigheid: dagelijkse gemiddelde relatieve vochtigheid ≤95%, maandelijkse gemiddelde relatieve vochtigheid ≤90%;
● Seismische intensiteit: 8 graden;
Nominale frequentie van het systeem: 50 Hz;
Jaarlijks lekkagepercentage van SF6: ≤0,1%;
Beschermingsklasse behuizing: IP3X;
● Let op: als u dit product bestelt buiten de bovenstaande voorwaarden, neem dan contact op met ons bedrijf.
● GB/T156 Standaardspanningen
● GB 311.1 Isolatiecoördinatie - Deel 1: Definities, principes en regels;
● GB 38043.6kV~40.5kV Hoogspanningswisselstroomschakelaars voor nominale spanning boven 3,6 kV en minder dan 40,5 kV GB 3906 Metaalomsloten wisselstroomschakel- en besturingsapparatuur voor nominale spanningen boven 3,6 kV en tot en met 40,5 kV;
● GB/T 11022 Gemeenschappelijke specificaties voor hoogspanningsschakelapparatuur en besturingsapparatuurnormen;
● GB/T 12.022 Zwavelhexafluoride voor industrieel gebruik;
● GB16926 Hoogspannings-wisselstroomschakelaar-zekeringcombinaties;
● DL/T 404 AC-hoogspanningsschakelpaneel voor binnen Volledig metalen ringhoofdeenheid
|
Nee. |
Naam |
Eenheid |
Belasting schakelkast |
Schakel-zekeringcombinatiekast |
|
|
1 |
Nominale spanning |
kV |
24 |
||
|
2 |
Nominale frequentie |
Hz |
50 |
||
|
3 |
Nominale stroom |
A |
630 |
125 |
|
|
4 |
Nominale belastingbreekstroom |
A |
630 |
125 |
|
|
5 |
Nominale kortstondige weerstandsstroom (effectief) (3s) |
kA |
20 |
||
|
6 |
Nominale piekstroom |
kA |
50 |
||
|
7 |
Gesloten lus-breekstroom |
A |
630 |
||
|
8 |
Maximale overdrachtsstroom |
A |
|
31.5 |
|
|
9 |
Toekomstig kortsluiting breken stroom van (effectieve) zekering |
kA |
|
1400 |
|
|
10 |
2s korte tijd bestand tegen stroom van aardingsschakelaar |
kA |
20 |
||
|
11 |
Nominale stroomonderbrekingstijden |
Tijd |
≥100 |
||
|
12 |
Mechanische levensduur |
Laadschakelaar |
≥2000 |
||
|
Aardingsschakelaar |
≥2000 |
||||
|
13 |
Jaarlijks lekkagepercentage van SF6-gas |
Jaarlijks lekkagepercentage van SF6-gas |
% |
≤0,1 |
|
|
14 |
Geschatte kortstondige stroomfrequentie is bestand tegen (effectieve) spanning |
Over isolerende afstand |
kV |
64(79) |
|
|
Openingsafstand schakelaar |
kV |
64(79) |
|||
|
Fase naar fase, fase naar aarde |
kV |
50(65) |
|||
|
nominale bliksempuls bestand tegen spanning (piek) |
Over isolerende afstand |
kV |
110(145) |
||
|
Openingsafstand schakelaar |
kV |
110(145) |
|||
|
Fase naar fase, fase naar aarde |
kV |
95(125) |
|||
|
15 |
Temperatuurstijgingslimiet |
K |
Volgens GB/T11022 |
||
|
16 |
Bedieningsmechanisme |
|
Handmatig, of elektrisch plus handmatig |
||
|
17 |
Werkspanning |
V |
aanbevolen DC110, optioneel DC24 of DC48 AC220 |
||
|
18 |
Kruipafstand van isolerende delen in kast |
mm/kV |
≥20(24kV)220 (berekend als per24kV) |
||
|
19 |
Beschermingsklasse behuizing |
|
IP3X |
||
|
20 |
Vrije luchtafstand van kale geleider (fase tot aarde en fase tot fase) |
mm |
≥180 |
||
|
21 |
Nominale laadstroom van de kabel |
A |
25 |
||
|
22 |
Schakelinductiestroom van nullasttransformator |
A |
0~15A |
||
|
23 |
Asynchronie openen en sluiten |
Mevr |
<5 |
||
|
24 |
Weerstand hoofdcircuit (exclusief zekering) |
mΩ |
<140 |
||
Opmerking: De nominale stroom van de schakelaar-zekeringcombinatie wordt gebruikt voor het volledige gecombineerde apparaat van de lastschakelaar en de geselecteerde zekering. De gegevens buiten de haakjes verwijzen naar het neutrale punt-aardingssysteem door middel van lage weerstand, en de gegevens binnen de haakjes verwijzen naar naar het neutrale punt of het ongeaarde systeem via een boogonderdrukkingsspoel.
Volledig metalen ringhoofdeenheid
|
Doel schakelkast |
Kastbreedte (mm) |
Kabinetsdiepte (mm) |
Kabinetshoogte (mm) |
|
Inkomend kastje |
750 |
1020 |
1900 |
|
Uittredend kabinet |
500 |
1020 |
1900 |
|
kastje |
500 |
1020 |
1900 |
|
Buskoppelkast |
500 |
1020 |
1900 |
|
Bankschroef koppelkast |
500 |
1020 |
1900 |
|
Bus-overgangskast |
500 |
1020 |
1900 |
|
Meten kastje |
1120 |
1020 |
1900 |
Opmerking:
1. De nominale diepte van de schakelkast omvat alle buitenranden van het deurpaneel (exclusief de bolle elementen, sloten, pinnen en de bolle delen van het deurpaneel)
2. De nominale hoogte van de schakelkast, inclusief alle buitenranden van de kop (exclusief convexe ringen)
