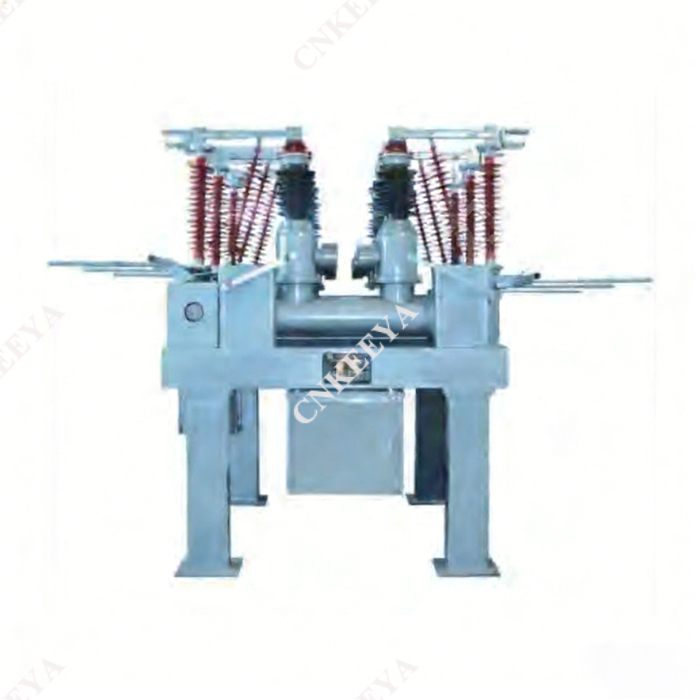

ZWC□-40.5Z/1600A-31.5kA Type buiten ingesloten gecombineerd elektrisch apparaat

Overzicht

 1.1 Het ZWC□-40.5Z/1600A-31.5kA type buitengesloten gecombineerd elektrisch apparaat is een geïntegreerd schakelapparaat met lucht als extern isolatiemedium en SF₆-gas als boogblusmedium. Het wordt toegepast voor de controle en bescherming van 40,5 kV driefasige wisselstroomtransmissie- en distributiesystemen, en is ook geschikt voor gebruik als verbindingsschakelaar en in scenario's voor het schakelen van condensatorbanken. Dit product is ideaal voor stedelijke onderstations, industriële onderstations en bergachtige onderstations met landbeperkingen. Het beschikt over de volgende voordelen:

 Stroomonderbrekers, scheiders, aardingsschakelaars, stroomtransformatoren, spanningstransformatoren, overspanningsafleiders, zekeringen, stroomrails en andere componenten zijn organisch geïntegreerd op geaarde stalen structurele steunen, waardoor ze een compacte structuur hebben.

 Het neemt slechts 30% tot 50% van de ruimte in beslag van split-type apparatuur, wat land bespaart en de bouwkosten van projecten verlaagt.

 De gehele baai wordt in de fabriek geprefabriceerd, waarbij de montage en inbedrijfstelling af fabriek worden voltooid en in zijn geheel op de installatielocatie worden afgeleverd, waardoor de installatieperiode wordt verkort.

 Er wordt gebruik gemaakt van hoogwaardige boogdovende kamers, spanningstransformatoren, overspanningsafleiders en scheiders van composietisolatoren met volledig bewezen prestaties, waardoor een in principe onderhoudsvrije werking en hoge betrouwbaarheid worden gerealiseerd.

 Tussen de baaien worden in de fabriek geprefabriceerde zelfdragende rails gebruikt, waardoor de gebruiker geen ondersteunende frames hoeft te bouwen.

 De lay-out is flexibel en aanpasbaar aan verschillende bedradingsmodi.

 De stroomonderbreker kan integraal worden neergehesen voor onderhoud of vervanging, waardoor de stroomuitvaltijd als gevolg van carrosseriefouten tot minder dan 3 uur wordt geminimaliseerd.

 1.2 De ZWC□-40.5 is als volgt uitgerust met hoogwaardige componenten en systemen:

 Zelf-energie boogdovende kamer met een uitschakelvermogen van 31,5 kA en een totale uitschakeltijd van 3 cycli; het beschikt over een eenvoudige en betrouwbare structuur en kan 20 keer breken op volledige capaciteit.

 CTB-bedieningsmechanisme met alle veren, dat voldoet aan de "olievrije" eis voor schakelapparatuur; het heeft uitstekende mechanische eigenschappen, een compacte structuur en hoge betrouwbaarheid, en heeft nationale patenten verkregen en is bekroond als een wetenschappelijk en technologisch product.

 Alle scheiders zijn uitgerust met composietisolatoren en hebben een directe roterende structuur met één arm, met hoge eenvoud en betrouwbaarheid; Er wordt gebruik gemaakt van zelfkrachtige grafietverzilverde gedispergeerde koperen contactvingers, met goede structurele spanningsprestaties, een sterk stroomvoerend vermogen en een onderhoudsvrije werking.

 Alle blootgestelde metalen onderdelen zijn behandeld met geavanceerde anticorrosietechnologie, waardoor er 20 jaar lang geen roest ontstaat onder algemene vervuilde omstandigheden.

 1.3 De ZWC□-40.5 voldoet aan de nationale normen GB1984-2003, GB11032-89 en GB1985-2004, en voldoet aan de vereisten van de normen IEC56, IEC99-4, IEC129 en IEC694 van de International Electrotechnical Commission (IEC). Alle andere interne componenten voldoen aan hun respectieve standaardvereisten.

 Structuur en werkingsprincipe

 2.1 Dit product is ontworpen voor gebruik buitenshuis. De bedrijfsomstandigheden zijn als volgt

 A. Hoogte: niet meer dan 2000 meter (bespreekbaar bij bestelling)

 B. Omgevingstemperatuur: -40℃ ~ +40℃

 C. Relatieve vochtigheid: Dagelijks gemiddelde niet meer dan 95%, maandelijks gemiddelde niet meer dan 90% (bij 25℃)

 D. Windsnelheid: niet meer dan 35 m/s

 e. Vervuilingsklasse: Klasse IV, nominale kruipafstand groter dan 31 mm/kV

 F. Geen ontvlambare, explosieve, chemisch corrosieve of hevige trillingsomgevingen

 G. Seismische intensiteit: Niet hoger dan graad 8

 H. Dikte van de ijslaag: niet meer dan 10 mm
