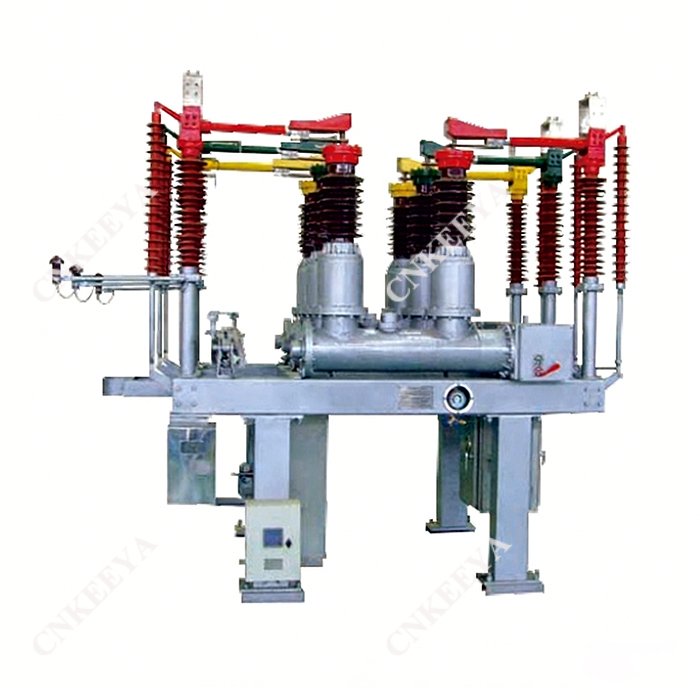

ZCW10-40.5L Type buiten ingesloten gecombineerd elektrisch apparaat

 Overzicht

ZCW10-40.5L Type buiten ingesloten gecombineerd elektrisch apparaat is een complete set gecombineerde elektrische apparaten die lucht gebruiken als externe isolatie en SF6-gas als boogblusmedium. De besturing en bescherming van 72,5 KV transmissie- en distributiesystemen voor driefasige wisselstroom kunnen ook worden gebruikt voor het aansluiten van stroomonderbrekers en het openen en sluiten van condensatorbanken. Geschikt voor stedelijke onderstations, bedrijfsonderstations en bergachtige onderstations met krap landgebruik.

 Structurele kenmerken

 De stroomonderbreker is een buitentankconstructie met een kleine vloer, uitgerust met een CT35 veerbediend mechanisme; Het mechanisme wordt geïnstalleerd in combinatie met het hoofdgedeelte, met eenvoudige installatie, gemakkelijke foutopsporing, betrouwbare werking en geschikt voor frequent gebruik; De instelling heeft een levensduur van meer dan 10.000 keer;

 Door gebruik te maken van een boogblusstructuur met perslucht is het breekvermogen bijzonder sterk, met een cumulatieve breuk van 12 keer bij 40 kA, wat een record is voor het hoogste in China;

 Betrouwbare afdichtingsprestaties Met behulp van afdichtingspakkingen neemt de dynamische afdichting een "V" -vormige afdichtring met veerdrukcompensatiestructuur aan, en de secundaire bedradingskaart van de transformator wordt geëvenaard door een joint venture, met een jaarlijks luchtlekkagepercentage van minder dan 0,5%;

 De interne stroomtransformator is gemaakt van een microkristallijne legering met een hoge magnetische permeabiliteit, met een nauwkeurigheidsniveau van 0,2 of 0,2 seconden. Afhankelijk van de gebruikersbehoeften kunnen er 12 transformatoren worden aangesloten. Geschikt voor een 50 kilometer lange geloste lijn zonder herontsteking.

 Bestelinstructies

 Model en specificaties van stroomonderbrekers;

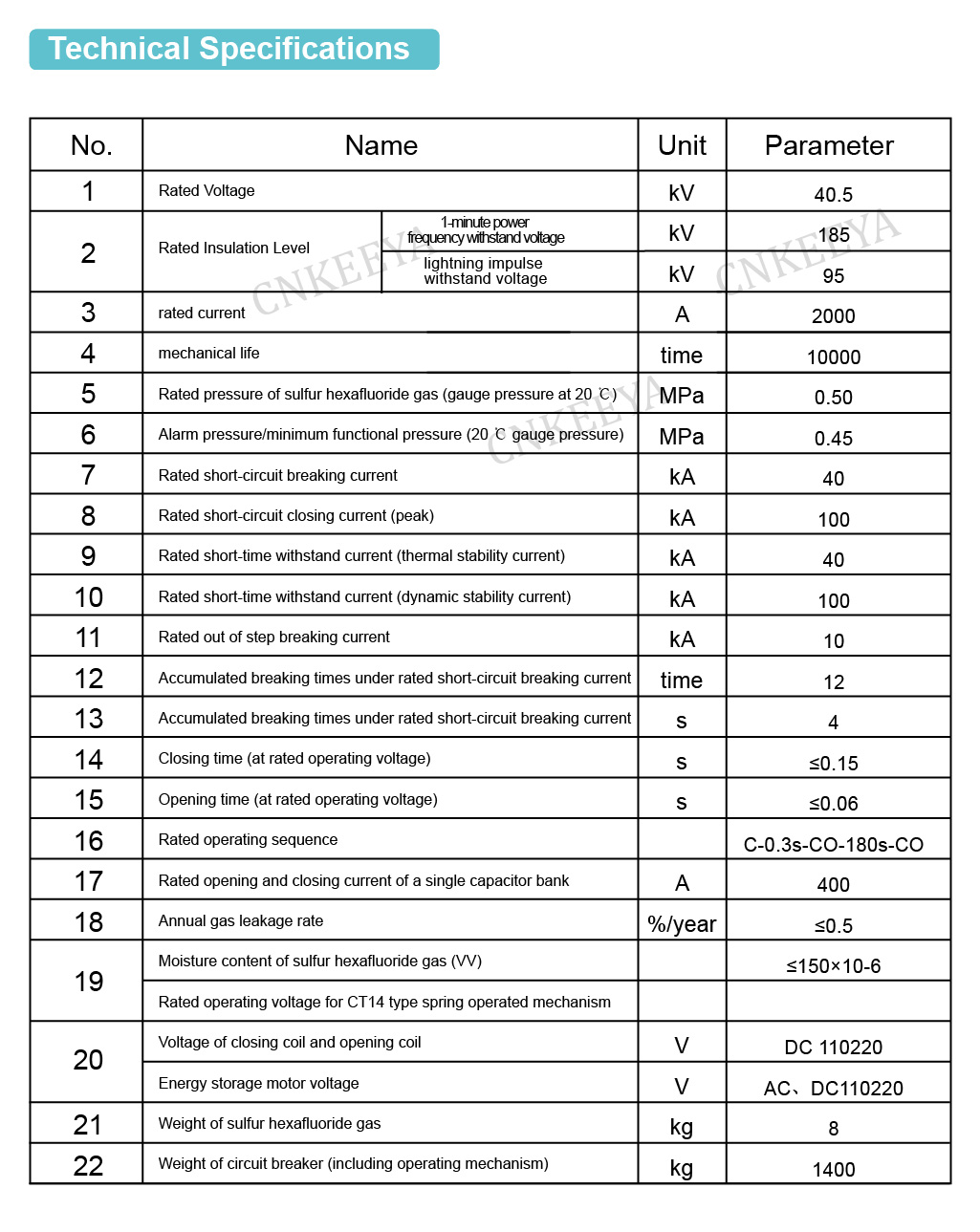

 Nominale elektrische parameters (spanning, stroom, breukstroom, enz.)

 Omgevingsomstandigheden voor gebruik (omgevingstemperatuur, hoogte, niveau van milieuvervuiling);

 Bedrijfsspanning van het bedieningsmechanisme en motorspanning;

 De hoeveelheid, stroomverhouding, niveaucombinatie en secundaire belasting van interne of externe stroomtransformatoren; Namen en hoeveelheden van reserveonderdelen, speciaal gereedschap en uitrusting (afzonderlijk te bestellen).
