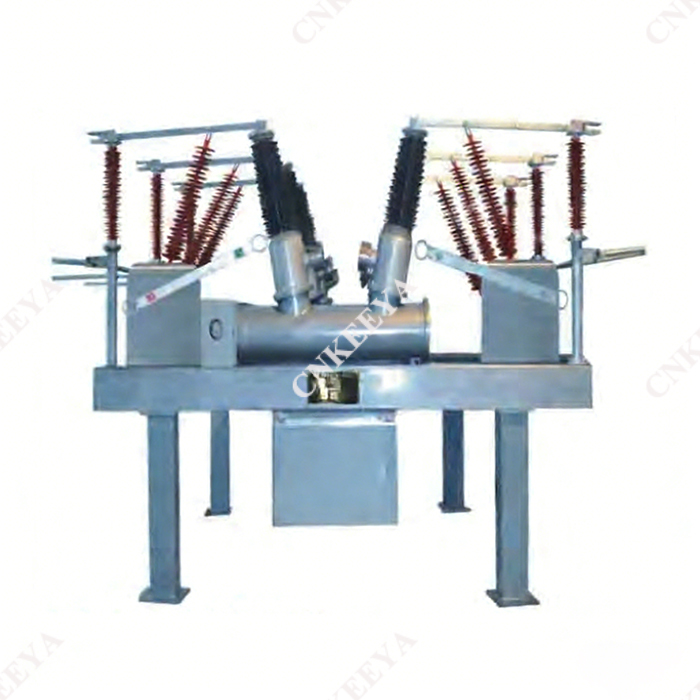

ZCW□-72.5/L Type buiten ingesloten SF₆ gecombineerd elektrisch apparaat

 Conforme normen

 GB156 Standaardspanningen

 GB311.1 Isolatiecoördinatie voor hoogspanningstransmissie- en distributieapparatuur

 GB11022 Algemene technische vereisten voor hoogspanningsschakelapparatuur en besturingsapparatuur

 GB1984 Hoogspanningsschakelaars voor wisselstroom

 GB1985 Hoogspanningsscheiders voor wisselstroom en aardingsschakelaars

 GB1207 Spanningstransformatoren

 GB1208 Stroomtransformatoren

 DL/T402 Technische specificatie voor het bestellen van hoogspanningsschakelaars voor wisselstroom

 DL/T486 Technische specificatie voor het bestellen van wisselstroom-hoogspanningsscheiders en aardingsschakelaars

 DL/T593 Gemeenschappelijke technische specificatie voor het bestellen van hoogspanningsschakelapparatuur en besturingsapparatuur

 Belangrijkste kenmerken

 Transformatoren, stroomonderbrekers, scheiders, aardingsschakelaars, stroomtransformatoren, SF₆-spanningstransformatoren, overspanningsafleiders, stroomrails en andere componenten zijn organisch geïntegreerd op geaarde stalen structurele steunen, met een compacte structuur.

 Het neemt slechts 30% ~ 50% van de ruimte in beslag van split-type apparatuur, wat land bespaart en de bouwkosten van projecten verlaagt.

 De gehele baai wordt in de fabriek geprefabriceerd, waarbij de montage en inbedrijfstelling af fabriek worden voltooid en in zijn geheel op de installatielocatie worden afgeleverd, waardoor de installatieperiode wordt verkort.

 Er wordt gebruik gemaakt van hoogwaardige boogdovende kamers, SF₆-spanningstransformatoren en composiet-isolator-overspanningsafleiders, waardoor een in principe onderhoudsvrije werking en hoge betrouwbaarheid worden gerealiseerd.

 Tussen de baaien worden in de fabriek geprefabriceerde zelfdragende rails gebruikt, waardoor er geen stalen frames en isolatoren nodig zijn.

 De lay-out is flexibel en aanpasbaar aan verschillende bedradingsmodi.

 Bedrijfsomgevingsomstandigheden

ZCW□-72.5/L Type buitenomsloten SF₆ gecombineerd elektrisch apparaat is ontworpen voor buitentoepassing en kan ook binnen worden gebruikt. De bedrijfsomstandigheden zijn als volgt:

 A. Hoogte: niet meer dan 2000 meter.

 B. Omgevingstemperatuur: -30℃ ~ +40℃ (-40℃ ~ +40℃ beschikbaar op aanvraag).

 C. Relatieve vochtigheid: Dagelijks gemiddelde niet meer dan 95%, maandelijks gemiddelde niet meer dan 90% (bij 25℃).

 D. Windsnelheid: niet meer dan 35 m/s.

 e. Vervuilingsklasse: Klasse Ⅳ, kruipafstand van porseleinen bus groter dan 1450 mm (nominale kruipafstand groter dan 31 mm/kV).

 F. Geen ontvlambare, explosieve, chemisch corrosieve of hevige trillingsomgevingen.

 G. Seismische intensiteit: Niet hoger dan graad 8.

 H. Dikte van de ijslaag: niet meer dan 10 mm.
