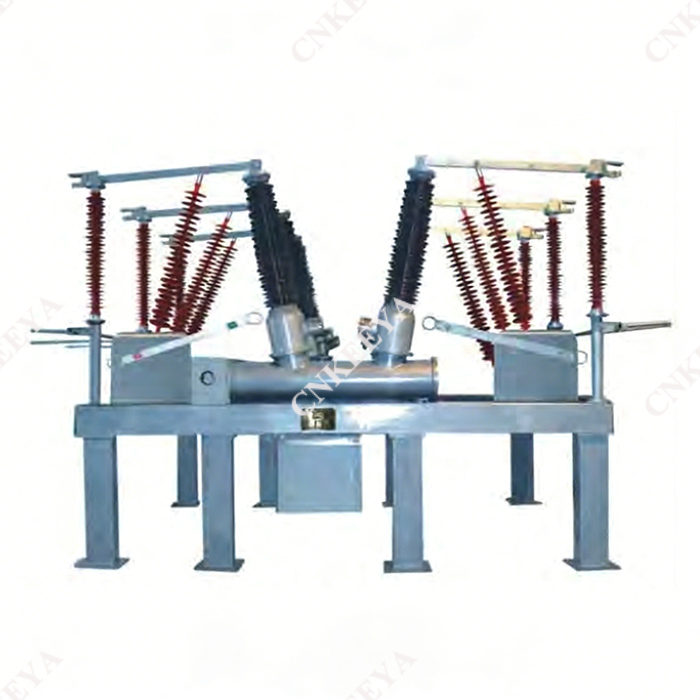

ZCW□-126/L Open-type zwavelhexafluoride composietapparaat

 Overzicht

 1.1ZCW□-126/L Open-type zwavelhexafluoride-composietapparaat is een complete set gecombineerde elektrische apparaten die lucht als externe isolatie gebruiken en SF6-gas als boogblusmedium. De besturing en bescherming van 126 kV-transmissie- en distributiesystemen voor driefasige wisselstroom kunnen ook worden gebruikt in situaties waarin stroomonderbrekers en condensatorbanken zijn aangesloten. Geschikt voor stedelijke onderstations, bedrijfsonderstations en bergachtige onderstations met krap landgebruik. Dit product heeft de volgende kenmerken:

 1) Combineer op organische wijze stroomonderbrekers, scheidingsschakelaars, aardingsschakelaars, stroomtransformatoren, SF6-spanningstransformatoren, bliksemafleiders, stroomrails en andere componenten op een geaarde stalen structuurbeugel, wat resulteert in een compacte structuur.

 2) Het beslaat slechts 30% -50% van de ruimte van het gesplitste type en heeft de kenmerken dat het land bespaart en de projectkosten verlaagt.

 3) Het gehele interval wordt in de fabriek geprefabriceerd, geassembleerd en gedebugd voordat het de fabriek verlaat, en in zijn geheel naar de installatielocatie getransporteerd om de installatiecyclus te verkorten.

 4) Toepassing van hoogwaardige boogbluskamers, SF6-spanningstransformatoren en bliksemafleiders van composietisolatoren, met minimaal onderhoud en hoge betrouwbaarheid

 5) Voor geprefabriceerde zelfdragende rails in scheidingsfabrieken zijn geen stalen frames of isolatoren nodig.

 6) Flexibele lay-out en kan worden gebruikt voor verschillende bedradingsmethoden.

 1.2 De ZCW10 is uitgerust met een geoptimaliseerde, zelfaangedreven boogdovende kamer en een CT10-A veerbediend mechanisme.

 1.3 ZCW10 voldoet aan de nationale normen GB1984-2003, GB11032-89, GB1985-2004 en voldoet aan de vereisten van IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002 en IEC 60694:2002. Alle andere componenten binnenin voldoen aan hun respectieve nationale standaardvereisten.
