Als toonaangevende leveranciers is Keeya er trots op uitzonderlijke oplossingen voor stroomdistributie aan te bieden met hun XL-21 laagspanningsdistributie- en schakelkasten. Keeya staat bekend om hun toewijding aan hoge kwaliteit en zorgt ervoor dat elke kast voldoet aan strenge normen, waardoor een betrouwbare en efficiënte controle over laagspanningssystemen wordt geboden. Met een focus op precisie-engineering zijn de producten van Keeya een bewijs van hun toewijding aan uitmuntendheid op het gebied van elektrische distributie, waardoor ze een vertrouwde keuze zijn voor diegenen die op zoek zijn naar topoplossingen voor hun schakelkastbehoeften.
Keeya, erkend als topleverancier, blinkt uit in het leveren van hoogwaardige XL-21 laagspanningsdistributie- en schakelkasten, waardoor ongeëvenaarde precisie en betrouwbaarheid in stroomdistributiesystemen wordt gegarandeerd.

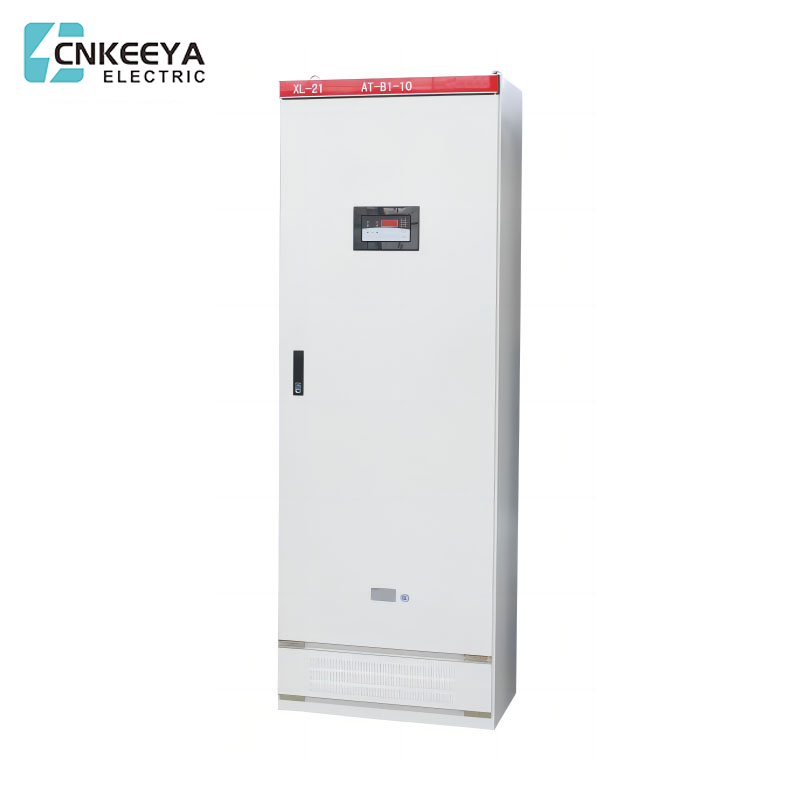

De nieuwe XL-21 powerbox wordt veel gebruikt in energiecentrales en industriële en mijnbouwbedrijven. Het wordt gebruikt voor stroom- of verlichtingsdistributie in driefasige wisselstroom onder 500V met driefasige driedraads, driefasige vierdraads, driefasige vijfdraads enz. Van stroomdistributiesystemen, zoals binneninstallatie tegen de muur, bediening voor het scherm, en onderhoud voor het scherm; de kastbehuizing is een volledig gesloten structuur, samengesteld uit C-vormige of 8MF-vormige materialen. In de kast wordt een nieuw type roterende lastscheidingsschakelaar gebruikt, die met last kan worden bediend. De voordeur is uitgerust met spannings- en stroomindicatie-instrumenten, evenals signaallampen, knoppen, omschakelaars en andere hoofdcomponenten. De verdeelkast maakt gebruik van zelfontworpen nieuwe componenten, een compacte structuur, een mooi uiterlijk, gemakkelijk onderhoud en een verscheidenheid aan bedradingsoplossingen waaruit gebruikers kunnen kiezen. Het is een ideaal product ter vervanging van de oude XL-21 powerbox.
● Omgevingstemperatuur: -5℃~+40℃, en de gemiddelde temperatuur binnen 24 uur overschrijdt +35℃ niet.
● Hoogte: niet meer dan 2000 meter.
● Relatieve vochtigheid: niet meer dan 50% wanneer de omgevingsluchttemperatuur +40 ℃ bedraagt; hogere relatieve vochtigheid kan mogelijk zijn bij lagere temperaturen (bijvoorbeeld: 90% bij +20℃), rekening houdend met de toegestane temperatuurveranderingen. Produceert matige condensatie.
● Wanneer de apparatuur is geïnstalleerd, mag de helling ten opzichte van het verticale vlak niet groter zijn dan 5°.
● De apparatuur moet worden geïnstalleerd op een plaats waar geen sprake is van ernstige trillingen, schokken en corrosie.
Let op: Als u de bovenstaande voorwaarden overschrijdt, kunt u contact opnemen met ons bedrijf.
|
Serie nr. |
Naam |
Eenheid |
Waarde |
|
1 |
Nominale spanning van het hoofdcircuit |
V |
Wisselstroom: 380 |
|
2 |
Nominale spanning van hulpcircuit |
V |
Wisselstroom: 220.380 |
|
3 |
Nominale frequentie |
HZ |
50 |
|
4 |
Nominale isolatiespanning |
V |
660 |
|
5 |
Nominale stroom |
A |
≤ 800A |
XL-21 Nieuwe powerbox-serie
Nadat het product is aangekomen, controleert u eerst of de verpakking intact en onbeschadigd is. Als u een probleem constateert, neem dan contact op met de betreffende afdeling om de oorzaak te achterhalen. Producten die niet onmiddellijk worden geïnstalleerd, moeten op een geschikte plaats worden geplaatst volgens de normale serviceomstandigheden.
● Het basiskanaalstaal en de bouten voor productinstallatie worden door de gebruiker voorbereid, evenals het verbindingsgat tussen het basiskanaalstaal en het kastlichaam (zie figuur 1)
● Nadat het product is geïnstalleerd, voert u inspecties en tests uit voordat u het in gebruik neemt
● Controleer of het kastlichaam van de meerlaagse verffilm is afgepeld en of de kast droog en schoon is;
● Of het aan-uitschakelen van de belangrijkste elektrische apparaten en hulpcontacten betrouwbaar en nauwkeurig is;
● Of het selectie- en bedradingsprincipe van de hoofdcomponenten in overeenstemming is met de schematische tekening;
● Gebruik een megohmmeter van 500 V met een isolatiewaarde van minimaal 1M2. Let er bij het meten op dat u de bedrading loskoppelt van de elektronische componenten die niet tegen de spanning kunnen.
● Voorzorgsmaatregelen bij gebruik
Nadat de laagspannings-luchtstroomonderbreker vele malen is in- en uitgeschakeld, zal deze enige brandwonden aan de hoofdcontacten veroorzaken en koolstofmaterialen genereren om de contactweerstand te vergroten. De universele laagspannings-stroomonderbreker moet regelmatig worden onderhouden en gerepareerd volgens de vereisten in de bedieningsinstructies.
| A | B | C | D | H |
| 800(600) optioneel | 500(400) optioneel | 650(450) | 450(350) | 1800(1600) optioneel |
● Alle modellen van het product (inclusief het nummer van de hoofdcircuitoplossing en het nummer van het hulpcircuitplan).
● Het schema van het hoofdcircuitsysteem, het schema van de kastindeling.
● Het elektrische schema van het hulpcircuit.
● Lijst met componenten voor de kast (hoofdbusspecificaties).
● De kleur van de kast (indien niet vereist, wordt deze geleverd in beigegrijs) en de grootte van de kast. Andere speciale vereisten die niet consistent zijn met de normale gebruiksomstandigheden van het product.
