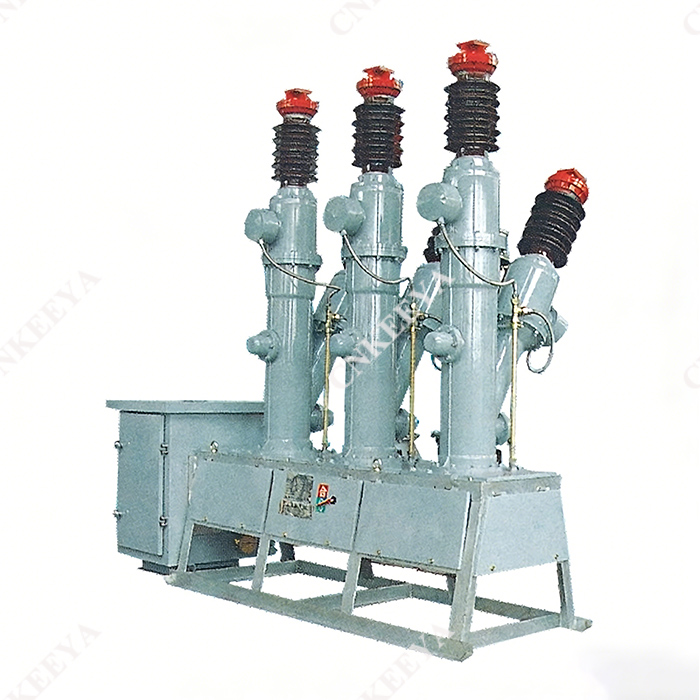

LW8(A)-40.5 Hoogspannings-zwavelhexafluoride-stroomonderbreker voor buitengebruik

 Overzicht

 LW8(A)-40.5 Hoogspannings-zwavelhexafluoride-stroomonderbreker voor buiten is een driefasig AC 50 Hz hoogspanningsapparaat voor buitengebruik, dat SF6-gas gebruikt als boogdovende en isolatiemedium, een boogdovende structuur van het druktype aanneemt en een sterk breekvermogen heeft. Het kan op grote schaal worden gebruikt in energiesystemen met een nominale spanning van 40,5 kV als onderstation, nominale stroom voor het openen en sluiten van elektriciteitscentrales, kortsluitstroom, en kan worden gebruikt als verbindingsschakelaar en condensatorbank. De interne stroomtransformator is bedoeld voor meet- en beveiligingsdoeleinden en is een geüpgraded product van de stroomonderbreker.

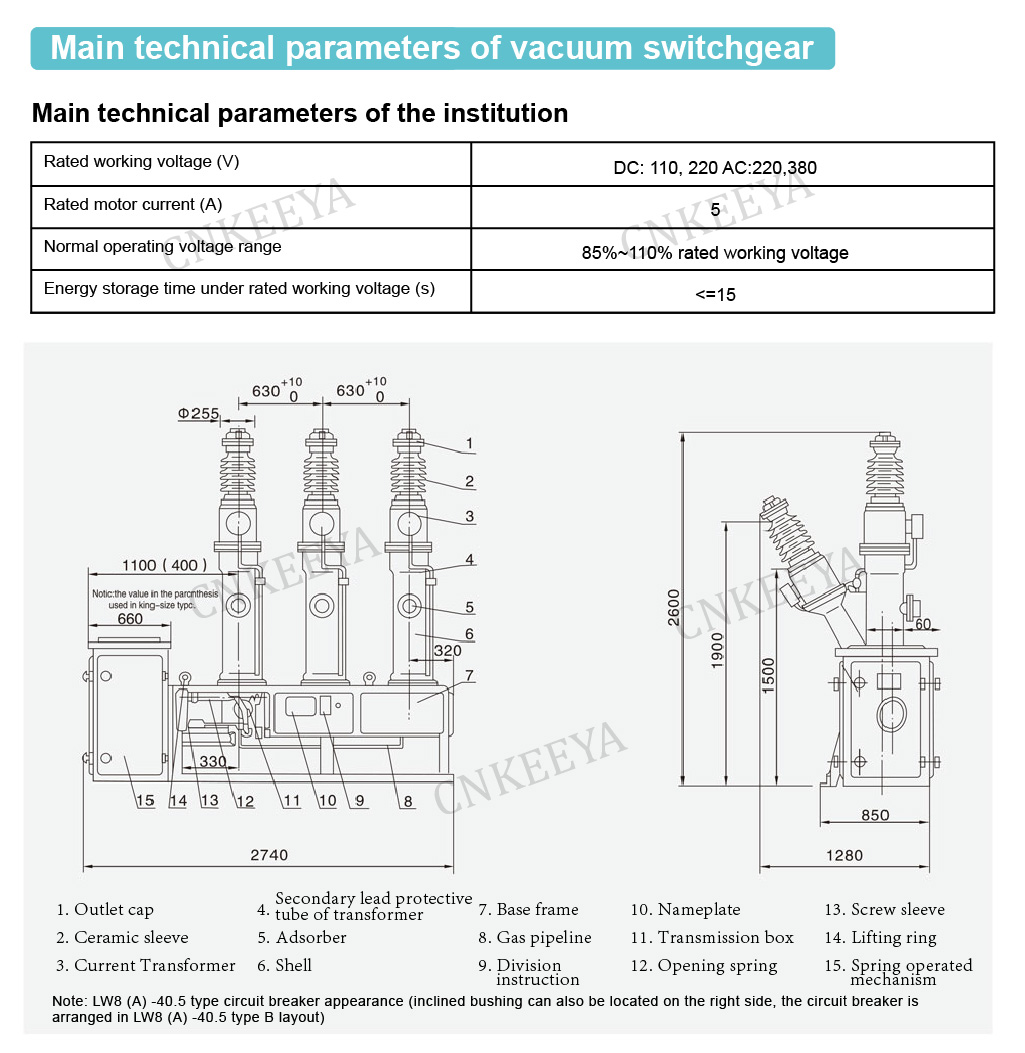

 Structurele kenmerken

 De stroomonderbreker is een buitentankconstructie met een kleine vloer, uitgerust met een CT14 veerbediend mechanisme; Het mechanisme wordt geïnstalleerd in combinatie met het hoofdgedeelte, met eenvoudige installatie, gemakkelijke foutopsporing, betrouwbare werking en geschikt voor frequent gebruik; De instelling heeft een levensduur van ruim 3000 keer;

 Door gebruik te maken van een boogblusstructuur met perslucht is het breekvermogen bijzonder sterk, met een cumulatieve breuk van 12 keer bij 40 kA, wat een record is voor het hoogste in China;

 Betrouwbare afdichtingsprestaties. Met behulp van afdichtingspakkingen heeft de dynamische afdichting een "V"-vormige afdichtingsring met veerdrukcompensatiestructuur, en de secundaire bedradingsplaat van de transformator wordt geleverd door een joint venture om een ​​jaarlijks luchtlekpercentage van minder dan 0,5% te garanderen;

 De interne stroomtransformator is gemaakt van een microkristallijne legering met een hoge magnetische permeabiliteit, met een nauwkeurigheidsniveau van 0,2 of 0,2 seconden. Afhankelijk van de gebruikersbehoeften kunnen er 12 transformatoren worden aangesloten. Geschikt voor een 50 kilometer lange geloste lijn zonder herontsteking.
