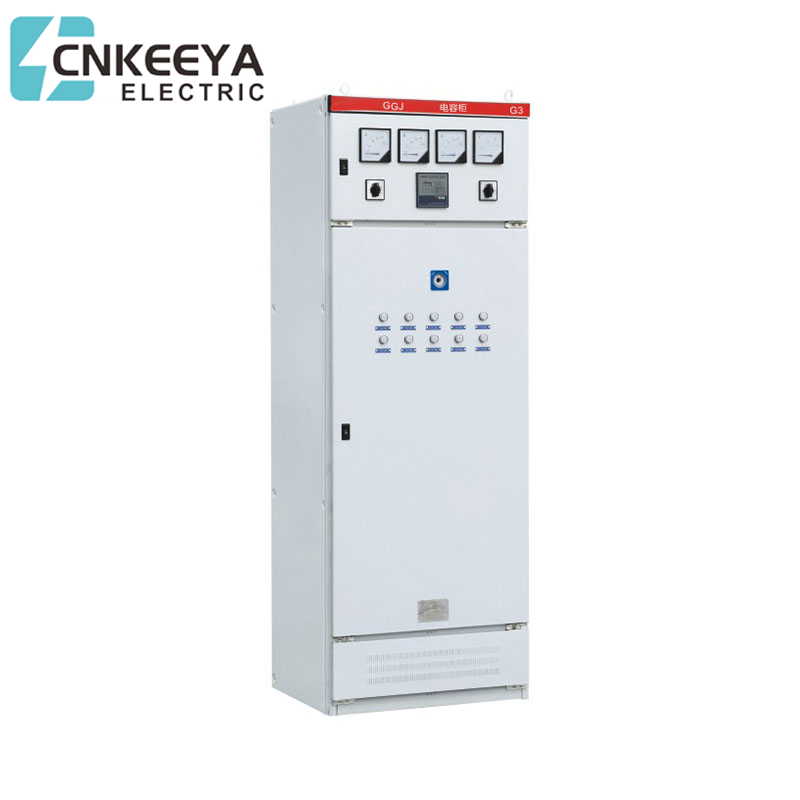

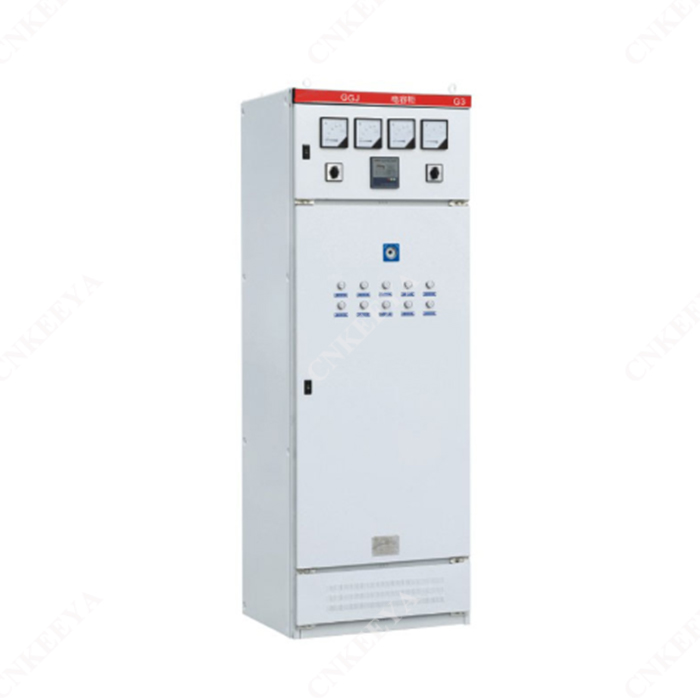

Als vooraanstaande leverancier gevestigd in China is Keeya trots op het aanbieden van oplossingen van hoge kwaliteit, geïllustreerd door hun GGJ Low Voltage Reactive Power Compensation Cabinet. Deze kasten zijn ontworpen met precisie en betrouwbaarheid in het achterhoofd en demonstreren Keeya's streven naar uitmuntendheid op het gebied van elektrisch energiebeheer.
Als een vertrouwde fabriek in de industrie biedt Keeya's GGJ Low Voltage Reactive Power Compensation Cabinet efficiënte en nauwkeurige oplossingen voor het verbeteren van de arbeidsfactor en het optimaliseren van de energie-efficiëntie in diverse toepassingen. De GGJ-serie is een bewijs van de geavanceerde technologie en het superieure vakmanschap die Keeya's kenmerken producten.
GGJ Low Voltage Reactive Power Compensation Cabinet is speciaal ontworpen voor de feitelijke situatie van het elektriciteitsnet. Het maakt gebruik van intelligente besturingstechnologie, waardoor het probleem van het automatisch schakelen van blindvermogencompensatie door parallelle condensatoren onder harmonische omstandigheden effectief wordt opgelost. Aan de andere kant kan het harmonischen filteren op basis van de werkelijke behoeften van de gebruiker, de omgeving van het elektriciteitsnet reinigen, verliezen verminderen en harmonische gevaren elimineren; En voorzie het systeem van reactief condensatorvermogen om de arbeidsfactor te verbeteren. Het kan worden gebruikt in stroomdistributiesystemen in industrieën zoals elektriciteit, metallurgie, petrochemische, industriële en mijnbouwbedrijven, bouw, machines, enz.
●Hoogte: 2000m;
●Omgevingstemperatuur: -25~+40℃;
● Relatieve vochtigheid: niet meer dan 90% (20℃);
●De installatielocatie moet vrij zijn van ontvlambare en explosieve materialen, corrosief gas en geleidend stof;
●Er mogen geen hevige trillingen en turbulentie zijn en de installatiehelling mag niet groter zijn dan 5 graden.
● Spanningsnuldoorgangsschakelingscompensatieapparaat, dat geen inschakelstroom en impact kan realiseren, en condensatoren kan schakelen;
● frequent en snel;
● Er wordt een automatisch/handmatig schakelapparaat voor de condensator gebruikt, dat regelmatig kan worden bediend om de compensatienauwkeurigheid te verbeteren;
● De bovenkant van de kast is uitgerust met een koelventilator, die wordt geregeld door een temperatuurschakelaar om de temperatuur in de kast op het juiste moment aan te passen;
● Volledige beveiligingsfuncties: kortsluiting, overbelasting, overspanning, onderspanning, bescherming tegen faseverlies, eenvoudig in te stellen.
● Nominale spanning: 400V,660V,1000V;
● Nominale frequentie: 50 Hz;
● Nominale capaciteit: 30-1000var;
● Bedrijfsspanningsbereik: 0,8-1,1 Un;
● Bedradingsmodus condensator: Y of△; Meetfout: spanning: ±0,5%, stroom ±1%, reactief vermogen: ±1%;
● Schakelmodus: automatisch schakelen volgens harmonische spanning of arbeidsfactor;
● Schakelvertraging: 0-999s instelbaar
|
Lokaal compensatieberekening van de motor en bepaling van de vereiste capaciteit |
||||||||||||
|
|
Vóór compensatie |
Kilovar-aantal condensatoren vereist per kilowattbelasting om de vereiste COSφ2 te verkrijgen |
||||||||||
|
Tan pl |
COSP1 |
COSφ2 = 0,7 |
COSφ2 = 0,75 |
Cosφ2 = 0,8 |
Cosφ2 = 0,82 |
cOsφ2 = 0,85 |
COSφ2 = 0,87 |
COSφ2 = 0,9 |
Cosφ2 = 0,92 |
Cosφ2 = 0,95 |
cosφ2 = 0,97 |
COSφ2 = 1,00 |
|
4.9 |
0.2 |
3.88 |
4.02 |
4.15 |
4.2 |
4.28 |
4.33 |
4.41 |
4.47 |
4.57 |
4.65 |
4.9 |
|
3.87 |
0.25 |
2.85 |
2.99 |
3.12 |
3.17 |
3.25 |
3.31 |
3.39 |
3.45 |
3.54 |
3.62 |
3.87 |
|
3.18 |
0.3 |
2.16 |
2.3 |
2.43 |
2.48 |
2.56 |
2.61 |
2.7 |
2.75 |
2.85 |
2.93 |
3.18 |
|
2.68 |
0.35 |
1.66 |
1.79 |
1.93 |
1.98 |
2.06 |
2.11 |
2.19 |
2.25 |
2.35 |
2.43 |
2.68 |
|
2.29 |
0.4 |
1.27 |
1.41 |
1.54 |
1.59 |
1.67 |
1.72 |
1.81 |
1.87 |
1.96 |
2.04 |
2.29 |
|
2.16 |
0.42 |
1.14 |
1.28 |
1.41 |
1.46 |
1.54 |
1.59 |
1.68 |
1.74 |
1.83 |
1.91 |
2.16 |
|
2.04 |
0.44 |
1.02 |
1.16 |
1.29 |
134 |
1.42 |
1.47 |
1.56 |
1.62 |
1.71 |
1.79 |
2.04 |
|
1.93 |
0.46 |
0.91 |
1.05 |
1.18 |
1.23 |
1.31 |
1.36 |
1.45 |
1.5 |
1.6 |
1.68 |
1.93 |
|
1.83 |
0.48 |
0.81 |
0.95 |
1.08 |
1.13 |
1.21 |
1.26 |
1.34 |
1.4 |
1.5 |
1.58 |
1.83 |
|
1.73 |
0.5 |
0.71 |
0.85 |
0.98 |
1.03 |
1.11 |
1.17 |
1.25 |
1.31 |
1.4 |
1.48 |
1.73 |
|
1.64 |
0.52 |
0.62 |
0.76 |
0.89 |
0.94 |
1.02 |
1.08 |
1.16 |
1.22 |
1.31 |
1.39 |
1.64 |
|
1.56 |
0.54 |
0.54 |
0.68 |
0.81 |
0.86 |
0.94 |
0.99 |
1.07 |
1.13 |
1.23 |
1.31 |
1.56 |
|
1.48 |
0.56 |
0.46 |
0.6 |
0.73 |
0.78 |
0.86 |
0.91 |
1 |
1.05 |
1.15 |
1.23 |
1.48 |
|
1.4 |
0.58 |
0.38 |
0.52 |
0.65 |
0.71 |
0.78 |
0.84 |
0.92 |
0.98 |
1.08 |
1.15 |
1.4 |
|
1.33 |
0.6 |
0.31 |
0.45 |
0.58 |
0.64 |
0.71 |
0.77 |
0.85 |
0.91 |
1 |
1.08 |
1.33 |
|
1.27 |
0.62 |
0.25 |
0.38 |
0.52 |
0.57 |
0.65 |
0.7 |
0.78 |
0.84 |
0.94 |
1.01 |
1.27 |
|
1.2 |
0.64 |
0.18 |
0.32 |
0.45 |
0.5 |
0.58 |
0.63 |
0.72 |
0.77 |
0.87 |
0.95 |
1.2 |
|
1.14 |
0.66 |
0.12 |
0.26 |
0.39 |
0.44 |
0.85 |
0.57 |
0.65 |
0.71 |
0.81 |
0.89 |
1.14 |
|
1.08 |
0.68 |
0.06 |
0.2 |
0.33 |
0.38 |
0.46 |
0.51 |
0.59 |
0.65 |
0.75 |
0.83 |
1.08 |
|
1.02 |
0.7 |
|
0.14 |
0.27 |
0.32 |
0.4 |
0.45 |
0.54 |
0.59 |
0.69 |
0.77 |
1.02 |
|
0.96 |
0.72 |
|
0.08 |
0.21 |
0.27 |
0.34 |
0.4 |
0.48 |
0.54 |
0.63 |
0.71 |
0.96 |
|
0.91 |
0.74 |
|
0.03 |
0.16 |
0.21 |
0.29 |
0.34 |
0.42 |
0.48 |
0.58 |
0.66 |
0.91 |
|
0.86 |
0.76 |
|
|
0.11 |
0.16 |
0.24 |
0.29 |
0.37 |
0.43 |
0.53 |
0.6 |
0.86 |
|
0.8 |
0.78 |
|
|
0.05 |
0.1 |
0.18 |
0.24 |
0.32 |
0.38 |
0.47 |
0.55 |
0.8 |
|
0.75 |
0.8 |
|
|
|
0.05 |
0.13 |
0.18 |
0.27 |
0.32 |
0.42 |
0.5 |
0.75 |
|
0.7 |
0.82 |
|
|
|
|
0.08 |
0.13 |
0.21 |
0.27 |
0.37 |
0.45 |
0.7 |
|
0.65 |
0.84 |
|
|
|
|
0.03 |
0.08 |
0.16 |
0.22 |
0.32 |
0.4 |
0.65 |
|
0.59 |
0.86 |
|
|
|
|
|
0.03 |
0.11 |
0.17 |
0.26 |
0.34 |
0.59 |
|
0.84 |
0.88 |
|
|
|
|
|
|
0.06 |
0.11 |
0.21 |
0.29 |
0.54 |
|
0.48 |
0.9 |
|
|
|
|
|
|
|
0.06 |
0.16 |
0.23 |
0.48 |
|
0.48 |
0.92 |
|
|
|
|
|
|
|
|
0.1 |
0.18 |
0.43 |
|
0.36 |
0.94 |
|
|
|
|
|
|
|
|
0.03 |
0.11 |
0.36 |
|
0.29 |
0.96 |
|
|
|
|
|
|
|
|
|
0.01 |
0.29 |
|
0.2 |
0.98 |
|
|
|
|
|
|
|
|
|
|
0.2 |
Oplossing Ⅰ: co-compensatiemogelijkheden
| Capaciteitsschakelaar | Verbindingsschakelaar voor capaciteitsschakeling | Zelfherstellende shuntcondensator |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-1-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-2-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0,4-3-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0,4-5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0,4-6-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0,4-7,5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-8-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-10-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-12-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-14-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-15-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-16-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-18-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-20-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0,4-25-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0.4-30-3 |
| CJ19-95 |
|
BSMJ0.4-40-3 |
| CJ19-95 |
|
BSMJ0.4-50-3 |
Oplossing Ⅱ: co-compensatiemogelijkheden
| Capaciteitsschakelaar | Verbindingsschakelaar voor capaciteitsschakeling | Zelfherstellende shuntcondensator |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0,25-1-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0,25-2-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0,25-3-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0,25-4-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0,25-5-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0,25-6-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0,25-7-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0,25-8-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0,25-10-3Y |
| CJ19-25 | XXFK-Y-12KVAX3 | BSMJ0,25-12-3Y |
