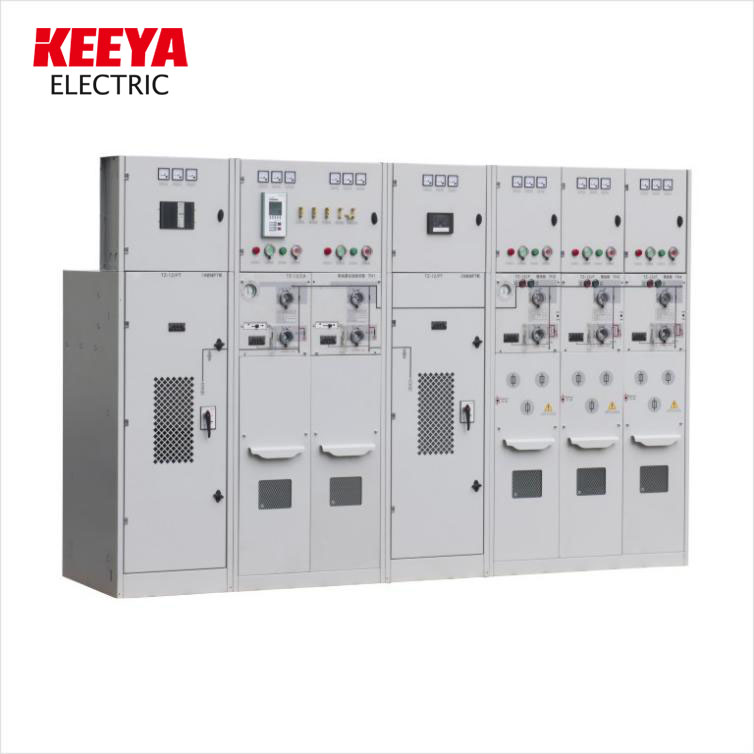

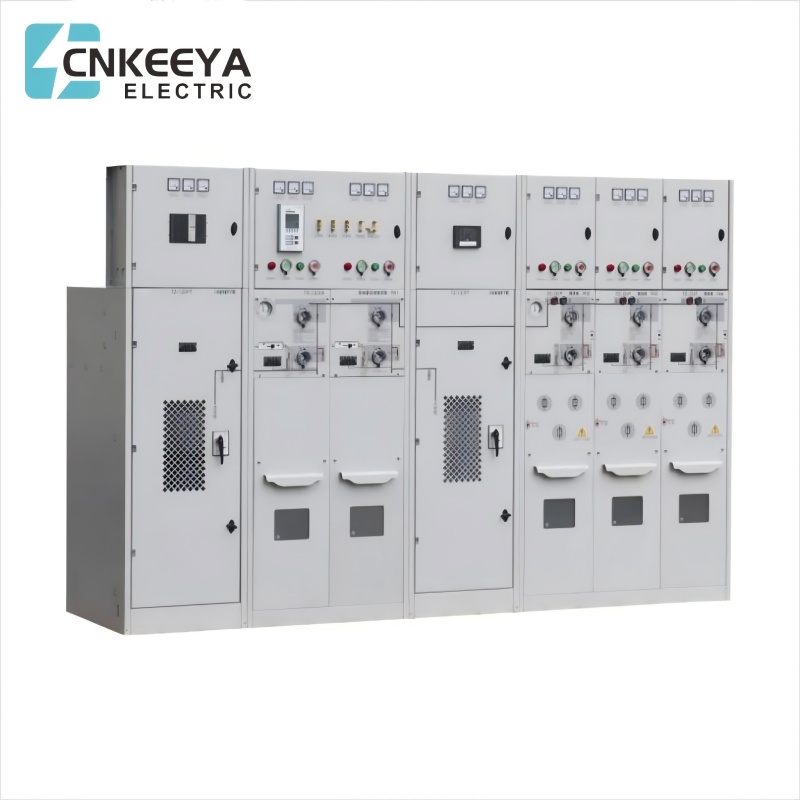

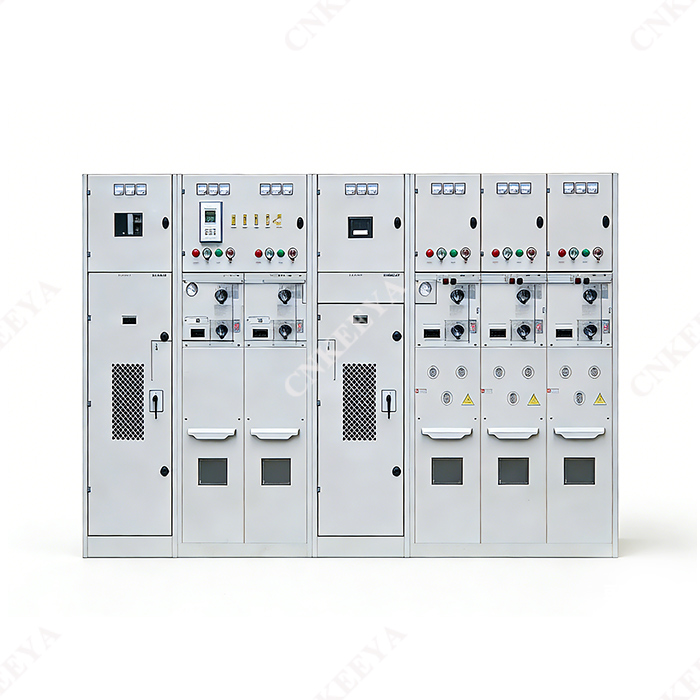

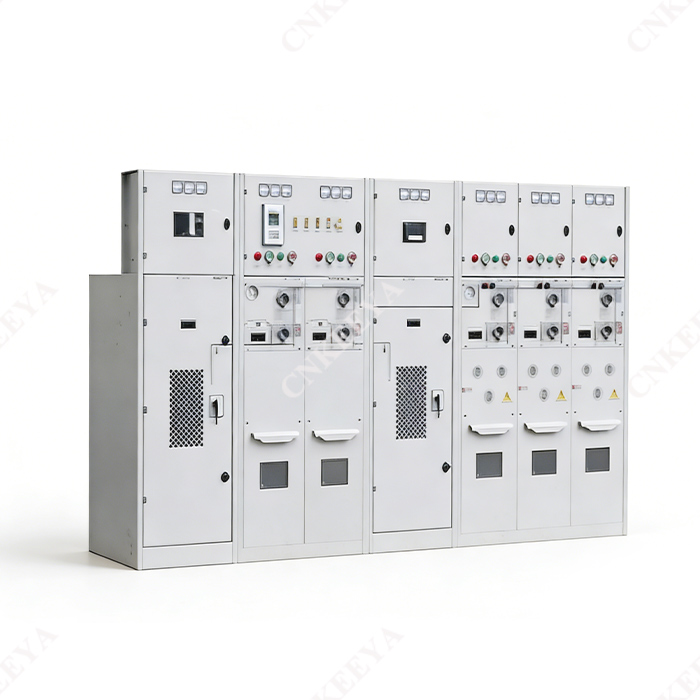

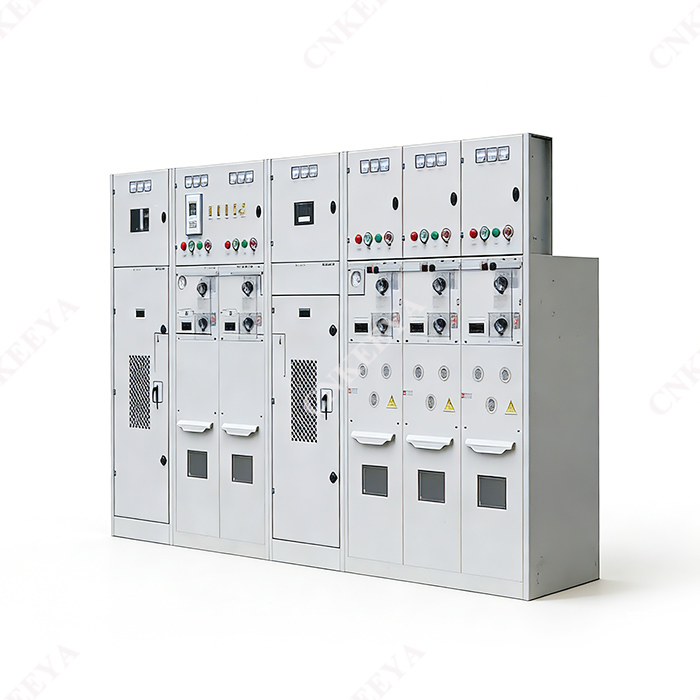

Merk: KEYA Model:NSRM-12(C);NSRM-12(V) Keeya, een vooraanstaande leverancier, biedt met trots de volledig geïsoleerde gesloten ringnetwerkschakelapparatuur aan: een belichaming van geavanceerde technologie tegen een kosteneffectieve prijs. Onze toewijding aan kwaliteit wordt aangevuld door een toewijding aan het leveren van goedkope oplossingen op het gebied van volledig geïsoleerde schakelapparatuur met gesloten ringnetwerken. Keeya is uw vertrouwde partner en levert hoogwaardige producten die voldoen aan zowel technische vereisten als budgetoverwegingen. Kies Keeya voor geavanceerde oplossingen die prioriteit geven aan efficiëntie zonder de betaalbaarheid in gevaar te brengen.
Merk: KEYA
Model:NSRM-12(C);NSRM-12(V)
Keeya, een vooraanstaande leverancier, introduceert de volledig geïsoleerde gesloten ringnetwerkschakelapparatuur, waarbij geavanceerde technologie naadloos wordt gecombineerd met kosteneffectieve oplossingen. Onze toewijding aan het leveren van producten van hoge kwaliteit wordt aangevuld door onze toewijding aan het garanderen van concurrerende prijzen. Keeya is uw betrouwbare bron voor efficiënte en goedkope oplossingen op het gebied van volledig geïsoleerde schakelapparatuur met gesloten ringnetwerk. Werk met ons samen om toegang te krijgen tot topproducten die aansluiten bij uw budgettaire overwegingen en die betrouwbaarheid en betaalbaarheid garanderen.
De NSRM-12 hoofdunit met gasring is een volledig afgedicht systeem en de onder spanning staande onderdelen en schakelaars zijn ingesloten in een roestvrijstalen behuizing. De gehele schakelapparatuur wordt niet beïnvloed door externe omgevingsomstandigheden, waardoor de bedrijfszekerheid en persoonlijke veiligheid worden gegarandeerd en onderhoudsvrij worden gerealiseerd. Door te kiezen voor een uitbreidbare bus kan elke combinatie worden gemaakt om volledige modulariteit te bereiken. De veiligheidsisolatie en afscherming van de verlengde stroomrail zorgen voor betrouwbaarheid en veiligheid. SRM6-12 gas Plled-ringhoofdeenheid kan ook tv-gebaseerde automatiseringsoplossingen bieden, waarbij het concept van intelligente schakelaars wordt gevormd en de werklast van installatie en inbedrijfstelling ter plaatse wordt geminimaliseerd.
Merk: KEYA
Model:NSRM-12(C);NSRM-12(V)
De met gas gevulde ringhoofdunit uit de NSRM-12-serie bevat SF6-gas dat wordt gebruikt als boogblus- en isolatiemedium. De unit is een volledig afgesloten en volledig geïsoleerde structuur; De verzamelrail-, schakel- en wisseldelen zijn volledig omsloten door een RVS omhulsel. De holte is gevuld met 1,4 bar SF6-gas en het beschermingsniveau bereikt IP67; het gehele schakelapparaat wordt volledig niet beïnvloed door externe omgevingsomstandigheden, en de normale werking van de schakelaar kan worden gegarandeerd, zelfs onder extreme omstandigheden, zoals kortstondige overbelasting, en het product is levenslang onderhoudsvrij.
● De unit beschikt over een betrouwbaar en veilig drukontlastingskanaal, dat de persoonlijke veiligheid van de operator zelfs in extreme situaties kan garanderen.
● De unit is verkrijgbaar in twee typen: vaste unitcombinatie en uitbreidbare unitcombinatie.
● De unit komt meestal via de voorkant binnen en gaat eruit, en kan ook zijuitgang of zijuitbreiding bereiken, afhankelijk van verschillende installatieposities.
● Het formaat van de unit is eenvoudig te installeren en kan geschikt zijn voor plaatsen met weinig ruimte en slechte omgevingsomstandigheden.
● De unit kan worden uitgerust met elektrische aandrijving, afstandsbediening en bewakingsapparatuur om aan de verschillende behoeften van gebruikers te voldoen.
NSRM-12
Volledig geïsoleerde schakelapparatuur met gesloten ringnetwerk
Model |
Module C |
Module C |
Module V |
Module CB |
|||
Combinatie schakelaar |
|
Vacuüm schakelaar |
Isolatie-/aardschakelaar |
Vacuüm stroomonderbreker |
|
||
Nominale spanning |
kV |
|
|
|
|
12 |
12 |
Nominale frequentie |
Hz |
|
|
|
|
50 |
50 |
Stroomfrequentie bestand tegen spanning (fase-fase/solatieafstand) |
kV |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
Blikseminpuls is bestand tegen spanning |
kV |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
Nominale stroom |
A |
630 |
Opmerking: 1 |
630 |
|
1250/630 |
|
Nominale breekstroom met gesloten ring |
A |
630 |
|
|
|
|
|
Nominale laadstroom van de kabel |
A |
135/135 |
|
|
|
|
|
Nominale kortsluitstroom (piek) |
A |
50 |
80 |
|
|
|
|
Nominale piekstroom |
kA |
50 |
|
|
|
|
|
Geschatte korte tijd is bestand tegen stroom |
kA/3s |
|
|
|
|
|
|
Nominale kortsluitbreekstroom |
kA |
|
31.5 |
20 |
|
25 |
|
Nominale overdrachtsstroom |
A |
|
1750 |
|
|
|
|
Max.stroom van uitgeruste zekering |
A |
|
125 |
|
|
|
|
Circuit weerstand |
n |
≤300 |
≤600 |
|
|
|
|
Mechanische levensduur |
tijd |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
Opmerking:1 Dit hangt af van de stroomsterkte van de zekering.
NSRM-12
Volledig geïsoleerde schakelapparatuur met gesloten ringnetwerk
Eenheid |
A |
B |
C |
D |
1-weg |
365 |
290 |
331 |
365 |
2-weg |
690 |
615 |
656 |
690 |
3-weg |
1015 |
940 |
981 |
1015 |
4-weg |
1340 |
1265 |
1306 |
1340 |
5-weg |
1665 |
1590 |
1631 |
1665 |
6-voudig |
1990 |
1915 |
1956 |
1990 |
