Composietschakelaar van het Russische type

Composietschakelaar van het Russische type

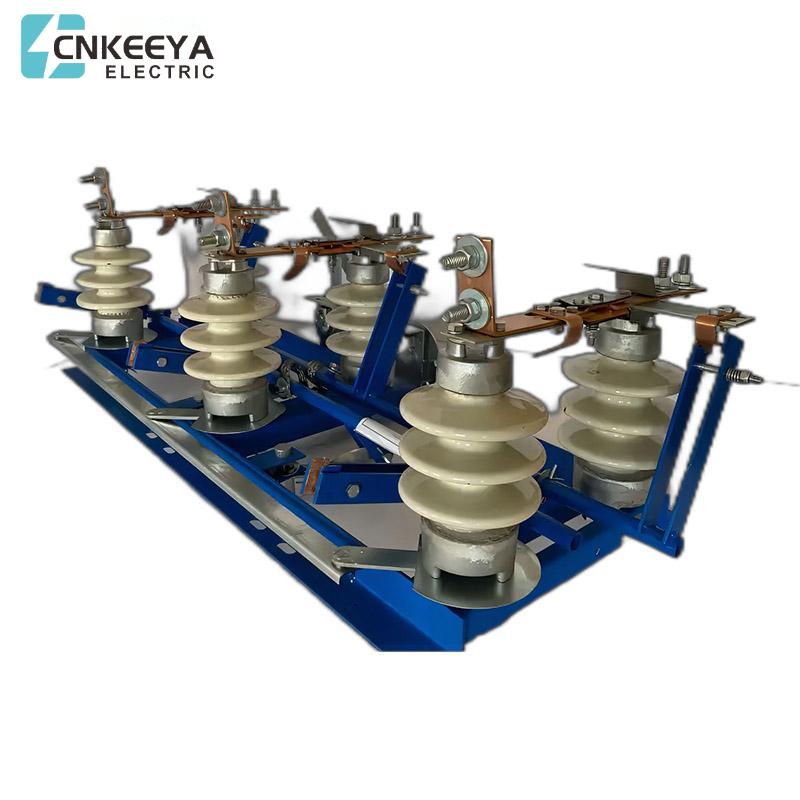

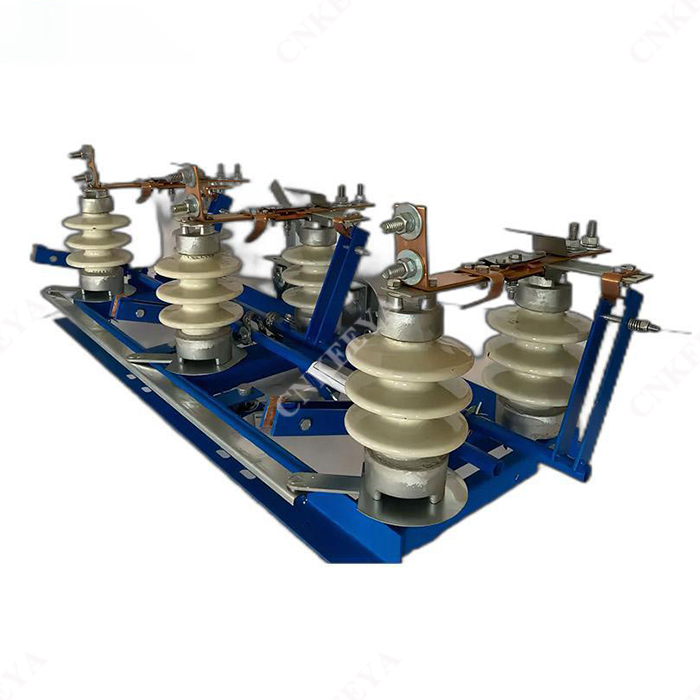

Scheidingsschakelaar RLND-1-10 II/400 UHL1 wordt gebruikt bij het repareren en voorkomen van hoogspannings-

elektrische netwerken of elektrische apparatuur met een spanning van 10 kV, waardoor een veilige verwijdering mogelijk is

spanning van voorheen spanningsloze consumentencircuits, terwijl alle losgekoppelde consumentencircuits

zijn effectief gegrond.

Specificaties:

Nominale spanning, kV .............................. 10

De hoogste bedrijfsspanning, kV .............. 12

Nominale stroom, A .............................. 400

Thermische weerstandsstroom, kA .............................. 10

Stroom van elektrodynamische weerstand, kA ........ 25

Na de huidige looptijd, aangezien:

- voor de hoofdmessen .............................................. 3

- voor aardmessen .............................. 1

Toegestane spanning van draden in het horizontale vlak, rekening houdend met

invloed van wind en ijs, niet meer, N.......... 200

Kruipafstand van externe isolatie, cm ..... 30

MTBF, cycli, B-O ...................... 1000

Totale afmetingen, mm .............................. 1115 x485x370

Gewicht, kg, niet meer .............................................. 35

RLND-1-10 II/400 is onmisbaar voor:

- het in- en uitschakelen van de spanning van spanningsloze delen van het elektrische hoogspanningscircuit;

- de aanwezigheid van een zichtbaar compartiment met elektrische apparatuur, waarin behoefte is

beschermde apparatuur of reparatie van apparatuur;

- in- en uitschakelen van de ruststroom voor suikertransformatoren;

- het aarden van spanningsloze fragmenten van het circuit met behulp van stationaire aardgeleiders
