KEEYA, een prominente speler in de sector van elektrische apparatuur, is een vooraanstaande fabrikant van hoogspanningsisolatieschakelaars voor binnenshuis. Met een geavanceerde fabriek en een streven naar uitmuntendheid heeft KEEYA zichzelf gevestigd als een toonaangevende leverancier in China. KEEYA's producten worden door klanten over de hele wereld vertrouwd vanwege hun geavanceerde technologie en naleving van strenge industrienormen.
Hoogspanningsisolatieschakelaar voor binnen
Keeya, een gerenommeerde fabriek en vertrouwde leverancier, is een belangrijke speler in de sector van elektrische apparatuur en is gespecialiseerd in de productie van geavanceerde hoogspanningsisolatieschakelaars voor binnenshuis. Deze isolatieschakelaars zijn met precisie ontworpen in onze ultramoderne faciliteit en zijn een voorbeeld van geavanceerde technologie en superieure betrouwbaarheid in elektrische systemen. Als toegewijde leveranciers geven wij prioriteit aan samenwerking met gerenommeerde leveranciers om de integratie van eersteklas componenten te garanderen, waardoor uitzonderlijke prestaties en veiligheid worden gegarandeerd. Met onze nieuwe lijn hoogspanningsisolatieschakelaars voor binnenshuis blijft Keeya de norm stellen op het gebied van duurzaamheid, efficiëntie en moderne technologie. Kies Keeya als uw leverancier voor de nieuwste isolatieschakelaartechnologie en ervaar de toekomst van betrouwbare en geavanceerde elektrische besturing.

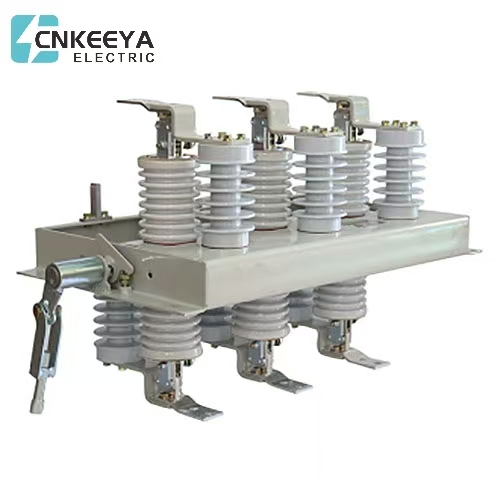

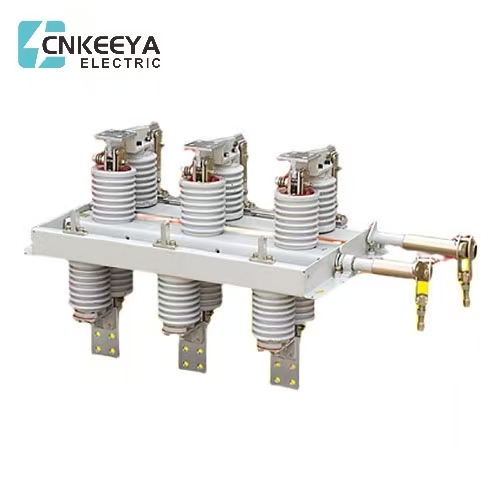

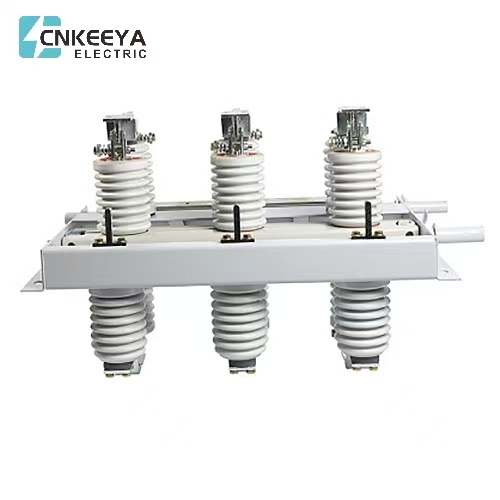

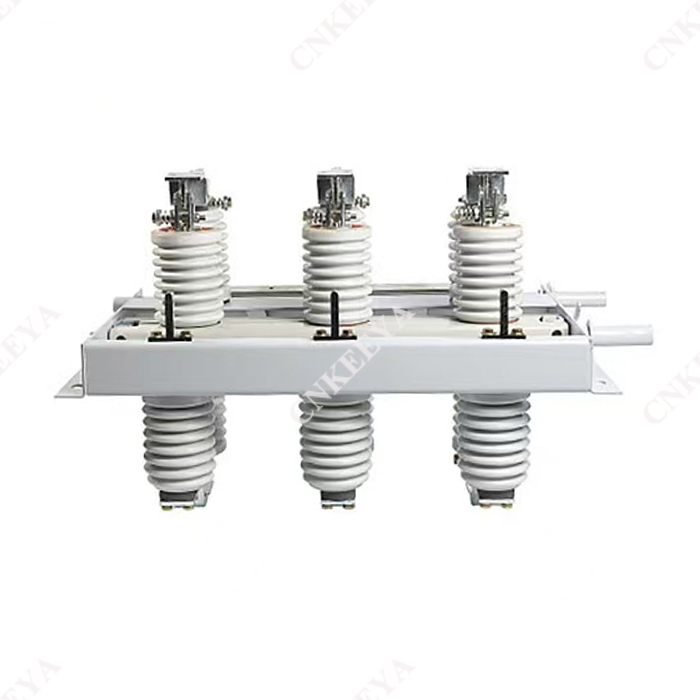

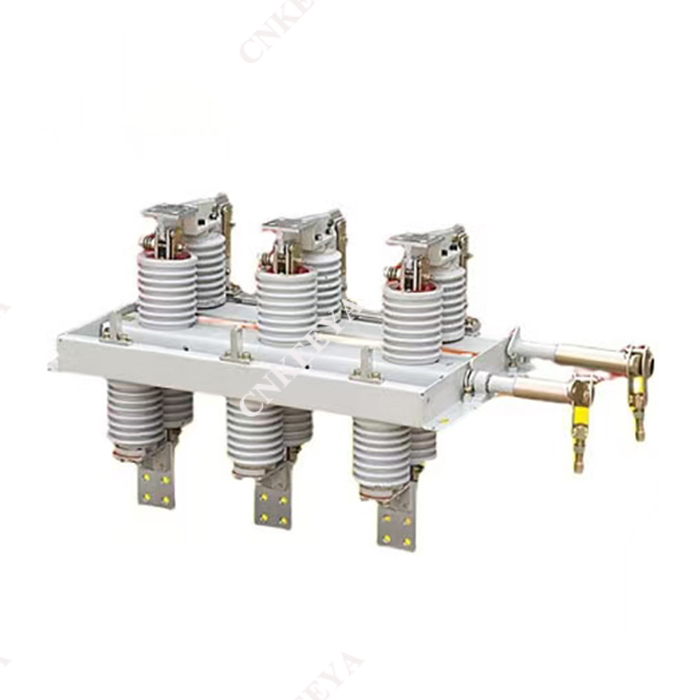

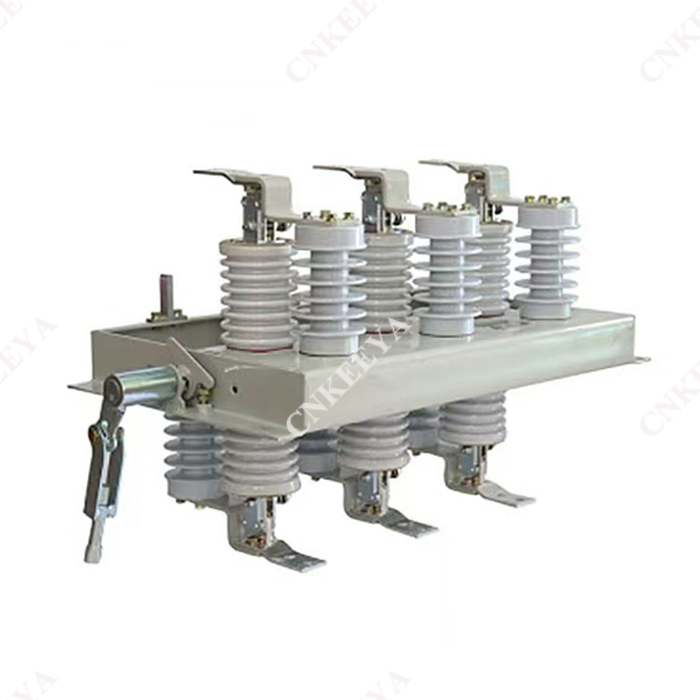

De GN30-12(D) hoofdschakelaar van de KEEYA is ontworpen voor gebruik binnenshuis met een nominale spanning van 12 kV en werkt op een driefasig AC-systeem met een frequentie van 50/60 Hz. De primaire functie ervan is het onderbreken en overbrengen van stroom voor elektrische hoogspanningsapparaten wanneer deze zich in een spanningsaanwezige maar onbelaste toestand bevinden. Deze schakelaar is uitgerust met een roterend bewegend contact dat eenvoudig op de schakelapparatuur kan worden geïnstalleerd en ondersteunt ook wandmontage. Het voldoet aan de normen beschreven in IEC62271-102.
1. Hoogte: tot 1000 meter boven zeeniveau.
2. Omgevingstemperatuur: tussen -25°C en +40°C.
3. Relatieve vochtigheid: het dagelijkse gemiddelde mag niet hoger zijn dan 95% en het maandgemiddelde mag niet hoger zijn dan 90%.
4. Seismische activiteit: intensiteit niet hoger dan 8 graden.
5. De aangewezen gebieden moeten vrij zijn van brandbare, explosieve, bijtende stoffen en mogen niet onderhevig zijn aan hevige trillingen.
1. Bevat een doordacht ontwerp en een baanbrekende structuur.
2. De contactpunten zijn strategisch verdeeld over twee vlakken, wat resulteert in minimale bedieningskracht en druk, waardoor eenvoudige aanpassingen mogelijk zijn.
3. Verbeterde componenten voor rijden en dirigeren.
4. Maakt gebruik van een bewegend contact van het kolomtype, waardoor de vereiste bedieningskracht effectief wordt verminderd en een betrouwbare circuitverbinding wordt gegarandeerd.
|
Item |
Model en specificatie |
|||||
|
GN30-12/400-12,5 |
GN30-12/630-20 |
GN30-12/1000-31,5 |
GN30-12/1250-31,5 |
GN30-12/(1600-3150)-40 |
||
|
GN30-12D/400-12,5 |
GN30-12D/630-20 |
GN30-12D/1000-31,5 |
GN30-12D/1250-31,5 |
GN30-120/(1600-3150)-40 |
||
|
Nominale spanning (kV) |
12 |
|||||
|
Geschatte stroom (A) |
400 |
630 |
1000 |
1250 |
1600-3150 |
|
|
Geschatte korte tijd bestand tegen stroom (kA) |
12.5 |
20 |
31.5 |
40 |
||
|
Nominale kortsluitduur(en) |
4 |
|||||
|
Geschatte piek is bestand tegen stroom (kA) |
31.5 |
50 |
80 |
100 |
||
|
Nominaal isolatieniveau |
Beoordeeld 1min. PF |
fase naar fase/naar aarde: 42, over open contacten: 49 |
||||
|
weersta spanning (kV) |
||||||
|
Blikseminslag |
fase naar fase/naar aarde: 75, over open contacten: 85 |
|||||
|
weersta spanning (kV) |
||||||
GN30-12/1250 uiterlijk en inbouwafmetingen
Het type "GW9-10G" hoogspanningsisolatieschakelaar voor buiten is de hoogspanningsschakelapparatuur van enkelfasige AC 50 Hz. Het product is geschikt voor voedingssystemen met een nominale spanning van 10 kV om de voeding te maken of te onderbreken onder omstandigheden met spanning en onbelast.
De isolator gebruikt een geïsoleerde haakstaaf om te bedienen.
1. De hoogte bedraagt niet meer dan 1000 meter;
2. De omgevingsluchttemperatuur: Maximaal +40*C:; Minimaal: Algemeen gebied -30 ° C. Paramos -40 ° C;
3. De winddruk bedraagt niet meer dan 700 Pa. (of reageert op een windsnelheid van 34 m/s):
4. De intensiteit van de aardbeving bedraagt niet meer dan 8 graden,
5. De werksituatie is zonder frequente hevige trillingen;
8. De installatieplaats van een gewone isolator moet vrijgehouden worden van g9s, chemische rookafzetting en zoutnevelmist. stof
en andere explosieve en corrosieve stoffen die de isolatie en het geleidingsvermogen van de isolator ernstig aantasten.
7. De isolator van het vervuilingsbestendige type is echter van toepassing op ernstige vuile geleidingsgebieden. het mogen geen explosieve zaken zijn en geen zaken die brand veroorzaken.
