Vacuümstroomonderbreker voor buiten

CNKEEYA Outdoor vacuümstroomonderbreker is een betrouwbaar en duurzaam, krachtig elektrisch apparaat ontworpen voor stroomdistributiesystemen buitenshuis. Dankzij de uitstekende prestaties en betrouwbaarheid is dit een van de voorkeursstroomonderbrekers in de energiesector.

1. Productbeschrijving

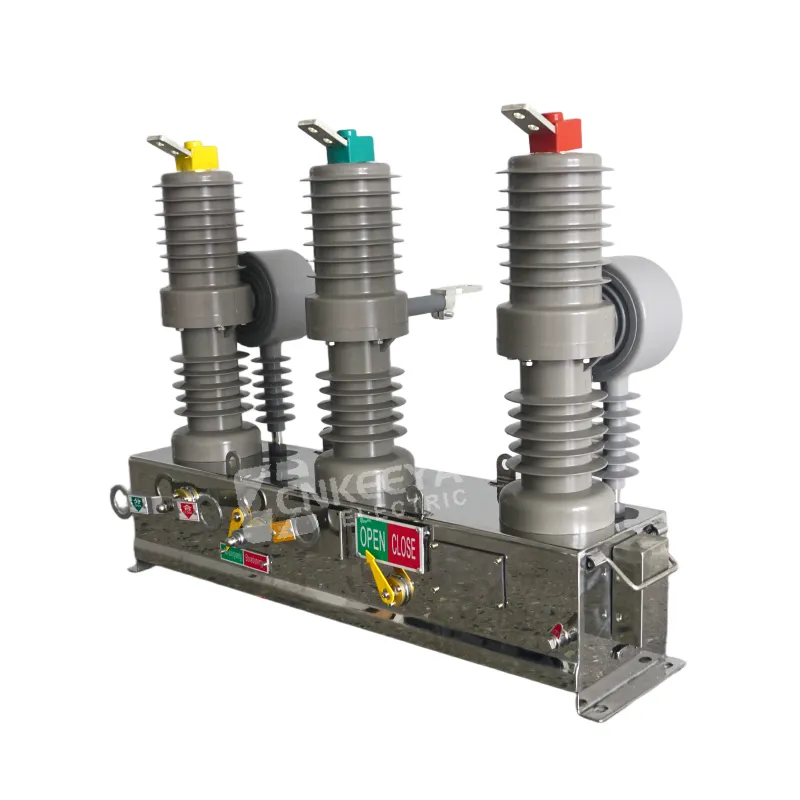

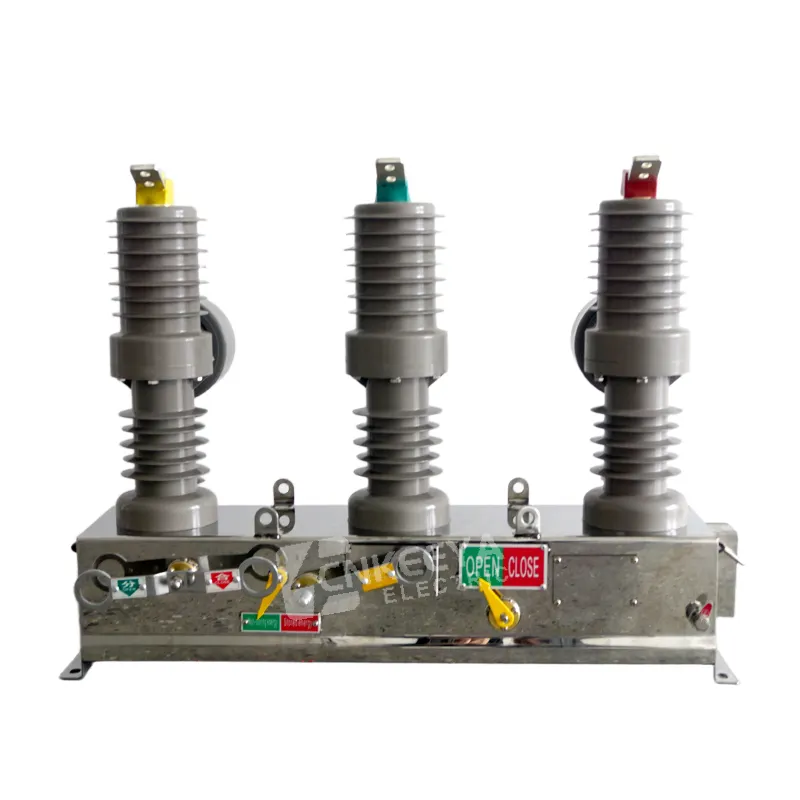

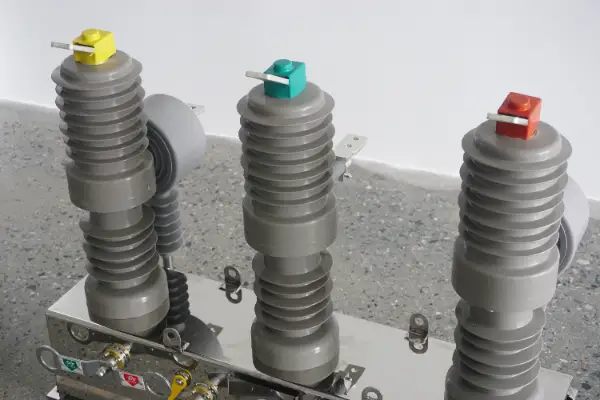

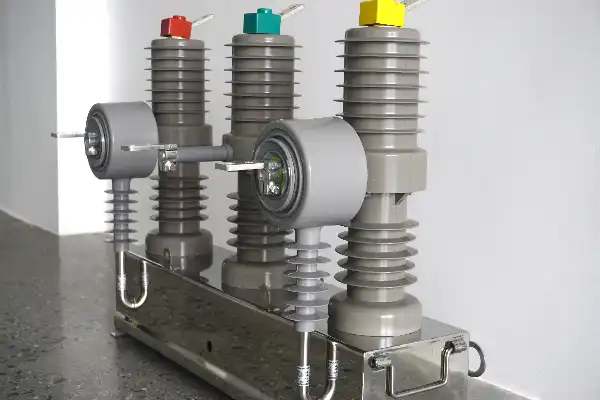

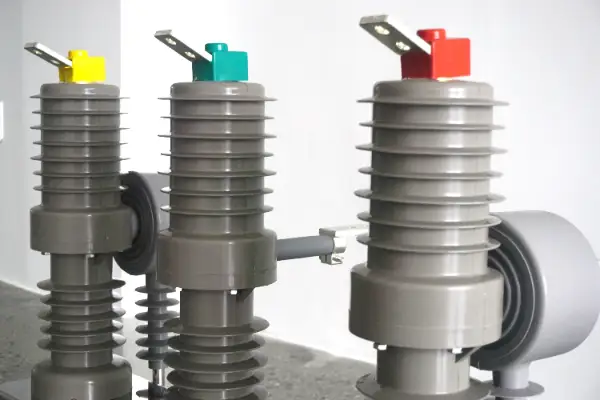

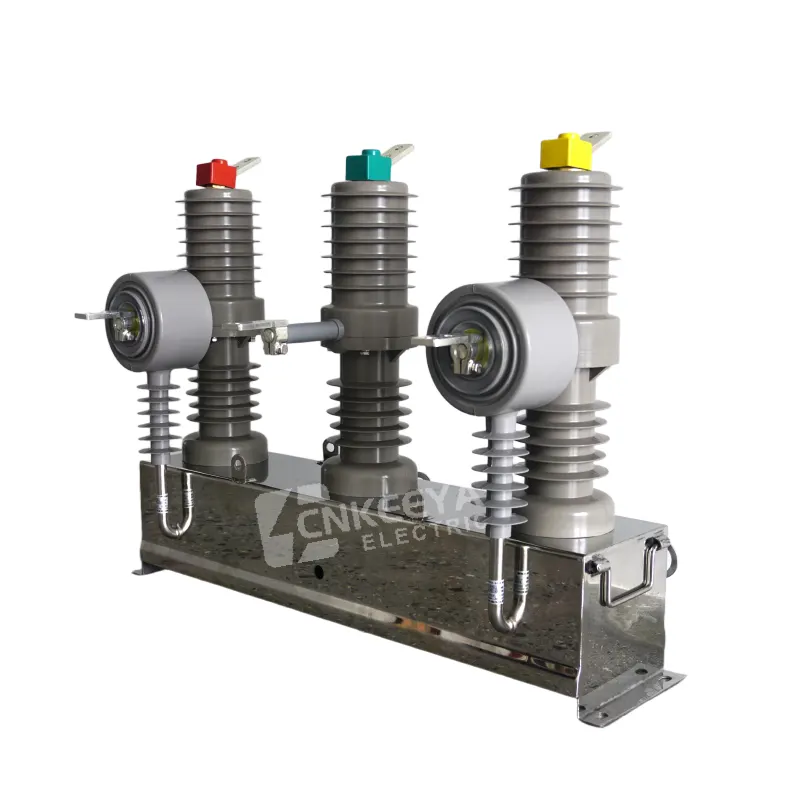

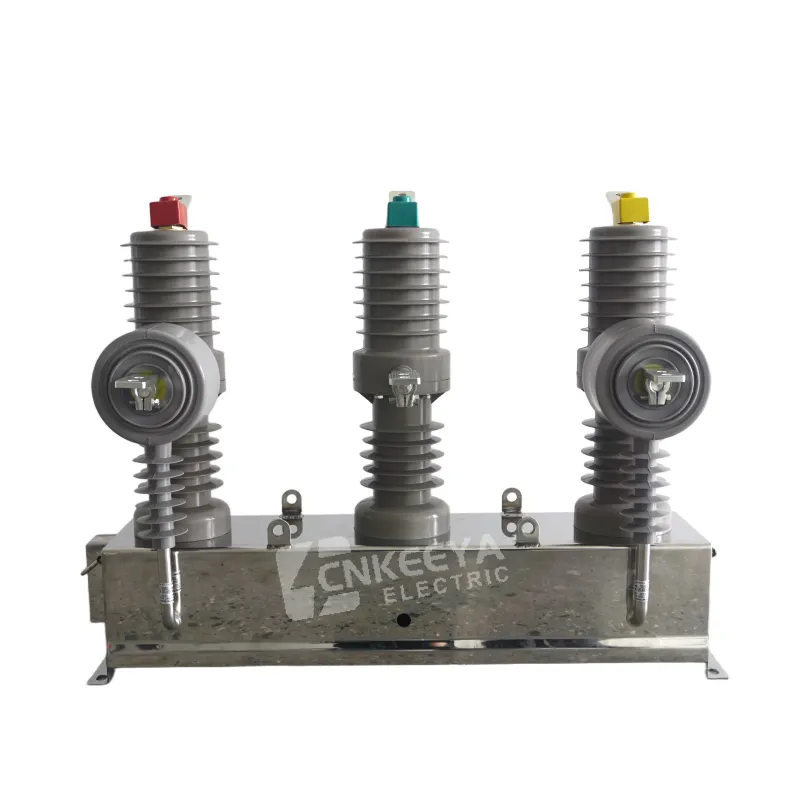

ZW32-12/630-20 is een 12kV op een paal gemonteerde vacuümstroomonderbreker. Nominale frequentie: 50 Hz driefasige wisselstroom; Nominale stroom: 630 A; Nominale kortsluitbreekstroom: 20 kA. Het wordt veel gebruikt in stedelijke en landelijke elektriciteitsnetten, industriële en mijnbouwstroomdistributiesystemen, voor het schakelen en beschermen van belasting, overbelasting en kortsluitstroom, geschikt voor veelvuldig gebruik.

Modelbetekenis

ZW32: serie vacuümstroomonderbrekers voor buitengebruik

12: Nominale spanning 12 kV

630: Nominale stroom 630A

20: Nominale kortsluitstroom 20kA

Productbeschrijving:

Outdoor Vacuum Circuit Breaker is een geavanceerde stroomonderbreker, speciaal ontworpen voor hoogspanningsstroomdistributiesystemen buitenshuis. Het maakt gebruik van vacuümboogblustechnologie om betrouwbare beschermings- en controlefuncties voor uw energiesysteem te bieden.

2. Producteigenschappen

2.1 Structureel ontwerp

Driefasige pijler volledig gesloten structuur, ingebouwd bedieningsmechanisme, stofdicht, vochtbestendig en anticondensatie.

Compact formaat en licht van gewicht, eenvoudige installatie op paal, geen speciale fundering vereist.

Optionele scheidingsschakelaar met zichtbaar breekpunt in de openingspositie en antimisbruikvergrendeling voor onderhoudsveiligheid.

2.2 Isolatie en boogdoving

Gebruikt vacuümonderbreker, olievrij en SF6-vrij, milieuvriendelijk zonder brand- of explosierisico.

Isolatie van siliciumrubbercomposiet, ozonbestendig, UV-bestendig en sterke hydrofobiciteit; toepasbaar voor een breed temperatuurbereik -40℃~+70℃ en klasse IV-vervuilingsomgeving.

Koper-chroom contact met axiale magneetveldstructuur, sterk breekvermogen en lange elektrische levensduur, ideaal voor frequent gebruik.

2.3 Bediening en controle

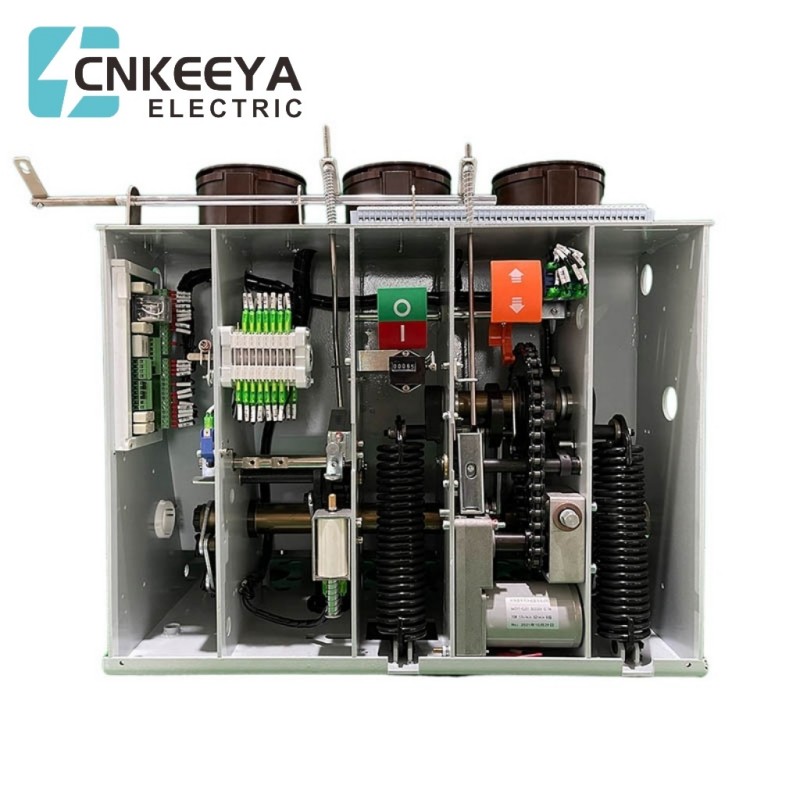

Veermechanisme / permanent magneetmechanisme optioneel, ondersteuning handmatig, elektrisch en afstandsbediening.

Permanent magneetmechanisme met minder onderdelen en korte transmissieketting; mechanische levensduur tot 30.000 keer, openingstijd ≤8ms.

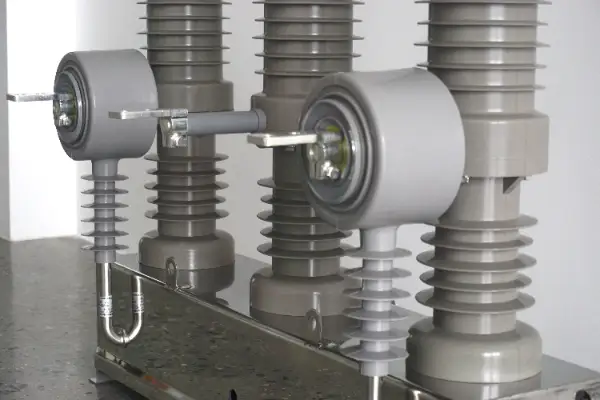

Externe CT/PT configureerbaar, geïntegreerde overstroom-, onmiddellijke uitschakel- en aardfoutbeveiliging; voorzien van intelligente controller voor hersluiten en foutgeheugen.

2.4 Materiaal en bescherming

Kast: RVS/Dacromet antiroestcoating met UV-bestendige lak, zoutnevel en corrosiebestendig.

Volledig afgedicht ontwerp, bestand tegen ijslaag van 12 mm en windsnelheid van 35 m/s, stabiele werking op een hoogte tot 2000 m.

3. Verkoopargumenten

3.1 Hoge veiligheid en betrouwbaarheid

Vacuümboogdoving + milieuvriendelijk materiaal, geen brand- en explosiegevaar, onderhoudsvrije werking.

Foutonderbreking op millisecondenniveau, snelle foutisolatie om de omvang van stroomuitval te minimaliseren.

3.2 Intelligente compatibiliteit

Compatibel met distributienetwerkautomatisering, ondersteuning voor bewaking op afstand, gegevensupload en actief foutalarm.

Geïntegreerd primair en secundair ontwerp, voldoet aan de nationale netwerknormen, eenvoudig aan te sluiten op een slim elektriciteitsnet.

3.3 Kosteneffectief en hoog rendement

Lange mechanische en elektrische levensduur, lagere vervangings- en onderhoudskosten, lagere investeringen gedurende de hele levenscyclus.

Eenvoudige installatie en kleine footprint, bespaar civieltechnische en installatiekosten, verkort de bouwperiode.

3.4 Uitstekend aanpassingsvermogen aan het milieu

Breed bedrijfstemperatuurbereik, sterke anti-vervuilings- en anti-corrosieprestaties; Stabiele werking op lange termijn onder zware buitenomstandigheden, geschikt voor stedelijke, landelijke, bergachtige en kustgebieden.

Functies:

Efficiënte vacuümboogblustechnologie: Het gebruik van geavanceerde vacuümboogblustechnologie zorgt voor een snelle en betrouwbare ontkoppeling van het circuit en vermindert energieverlies.

Uitstekende weerbestendigheid: ontworpen om te voldoen aan de zware eisen van de buitenomgeving, heeft het uitstekende water- en stofdichte eigenschappen, waardoor de stabiele werking van de apparatuur wordt gegarandeerd.

Betrouwbare bedrijfsprestaties: het heeft een betrouwbaar kortsluitvast vermogen en is geschikt voor voedingssystemen onder verschillende werkomstandigheden, waardoor de veilige werking van apparatuur en systemen wordt gegarandeerd.

Intelligente controle en monitoring: Uitgerust met een geavanceerd besturingssysteem, kan het de bedrijfsstatus van het energiesysteem in realtime bewaken en algehele beveiliging bieden.

Aanpasbare configuratie: Biedt een verscheidenheid aan specificaties en modellen, en kan worden aangepast aan de behoeften van de klant om te voldoen aan de eisen van verschillende energiesystemen.

Toepasselijke velden voor buitenvacuümstroomonderbreker:

Hoogspanningsdistributiestation

Industrieel fabrieksgebied

windpark

zonne-energie stat
