Keeya, een gerenommeerde fabrikant gevestigd in China, is gespecialiseerd in de productie van hoogwaardige indoor vacuümstroomonderbrekers. Met een toewijding aan uitmuntendheid heeft Keeya zich gevestigd als een vertrouwde leverancier in de elektrische apparatuurindustrie. Onze producten staan bekend om hun uitzonderlijke kwaliteit en betrouwbaarheid.
Keeya's indoor vacuümstroomonderbrekers zijn ontworpen en vervaardigd om te voldoen aan rigoureuze industrienormen, waardoor optimale prestaties en veiligheid worden gewaarborgd. We werken samen met gerenommeerde leveranciers om eersteklas componenten te vinden, waardoor de kwaliteit van hun producten verder wordt gegarandeerd.

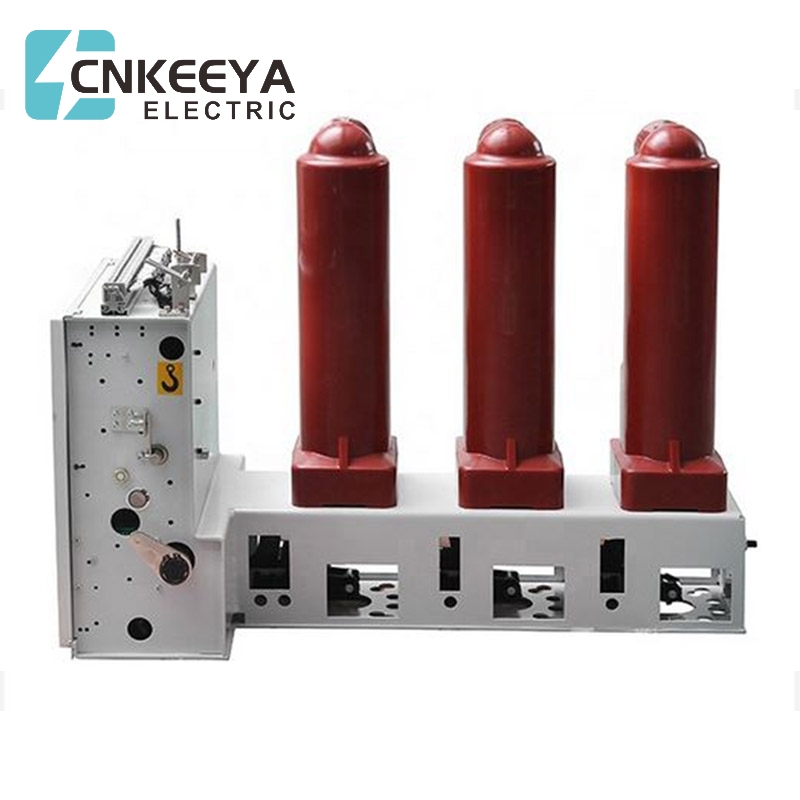

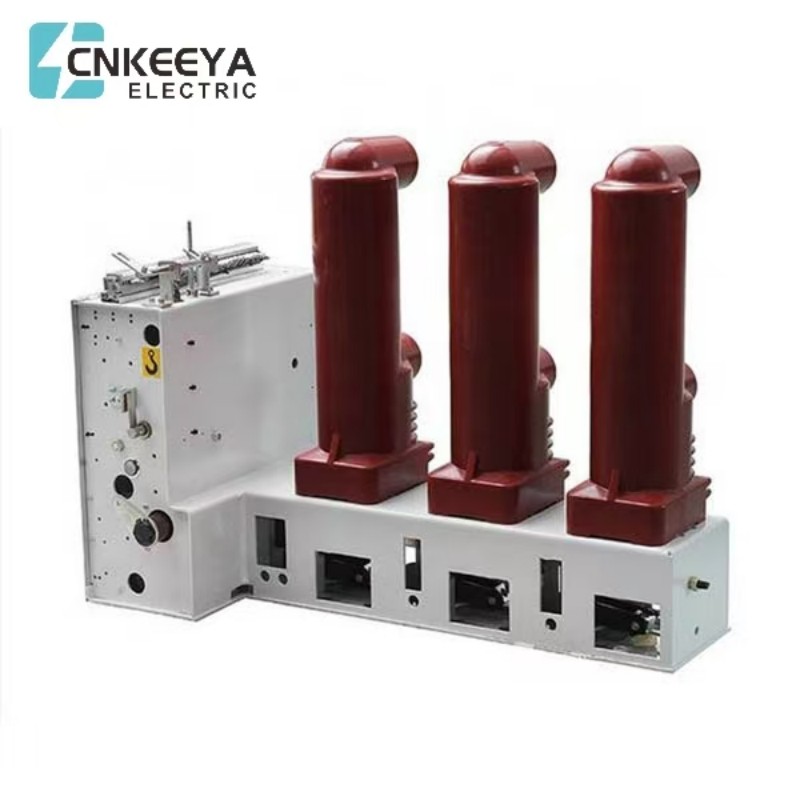

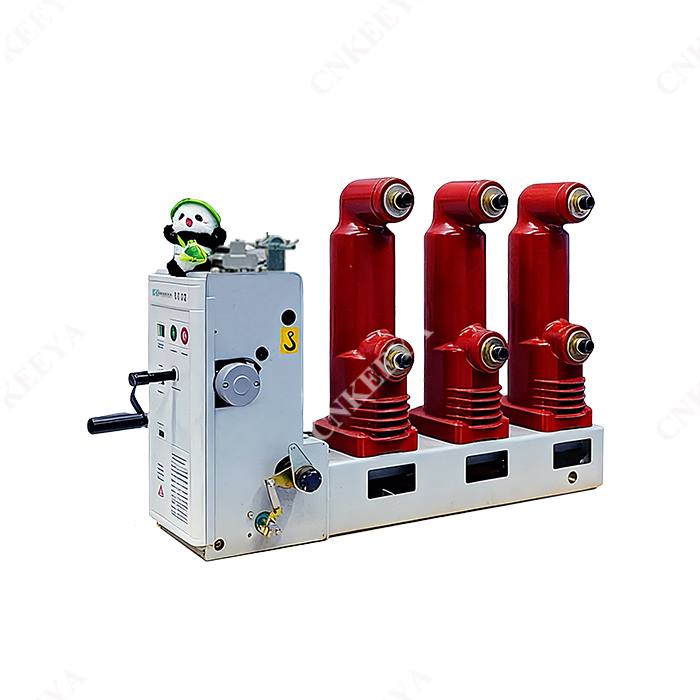

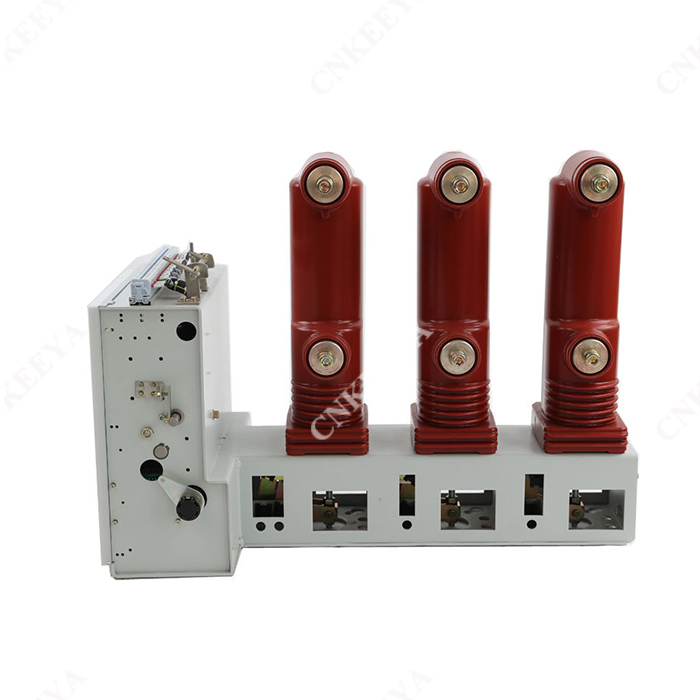

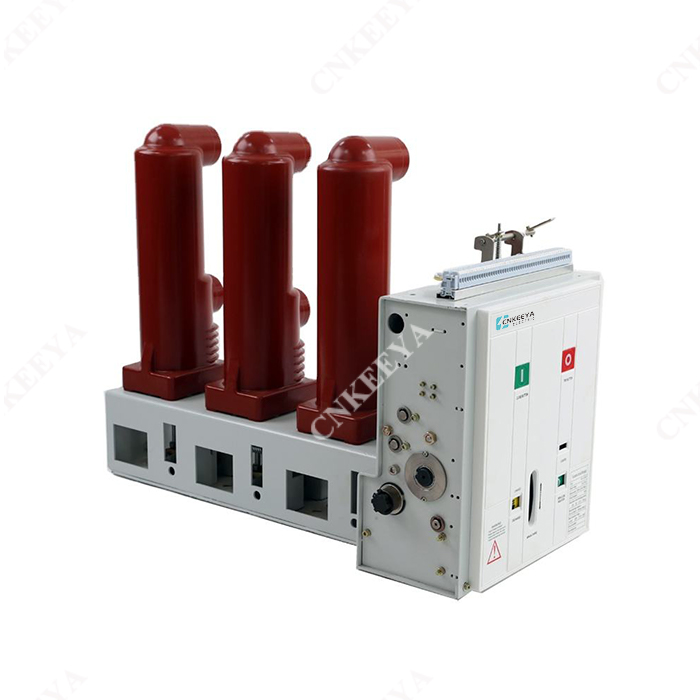

De VS1-12 zij-type indoor vacuümstroomonderbreker is ontworpen voor binnenshuis hoogspanningstoepassingen, specifiek op maat gemaakt voor systemen met een nominale spanning van 12 kV en een frequentie van 50Hz. Het dient als cruciale bescherming en controle -apparatuur. Door gebruik te maken van de unieke voordelen van een vacuümstroomonderbreker, is het bijzonder goed geschikt voor scenario's die frequente bewerkingen vereisen onder nominale stroomstroom of in gevallen van hoge kortsluitstromen.
1. Bedrijfstemperatuurbereik: -25 ℃ tot +40 ℃
2. Relatieve luchtvochtigheid: dagelijks gemiddelde van maximaal 95%; Maandelijks gemiddelde overtrof 90%niet.
3. Verzadigde dampdruk: dagelijks gemiddelde overtroffen niet 2,2 kPa; Maandelijks gemiddelde van maximaal 1,8 kPa.
4. Seismische activiteit: mag geen 8 graden op de schaal van Richter overtreffen.
5. Hoogte boven zeeniveau: tot 1000 m (exclusief speciale vereisten).
6. Milieuspecificaties: bedoeld voor gebruik in gebieden vrij van brandgevaren, explosieve atmosferen, zware besmetting, chemische erosie en ernstige trillingen.
1. De beschikbaarheid van twee soorten vacuümbuizen, groot en klein, biedt opties. De buitenste isolatie is ontworpen om corrosie en slijtage te weerstaan, wat resulteert in een hoog brekencapaciteit en een lange levensduur.
2. Het gebruik van zeer nauwkeurige veren, samen met verzilverde en gebonden koperen contacten, zorgt voor verbeterde veiligheid en effectiviteit.
3. De goedkeuring van een samengestelde isolatiestructuur minimaliseert niet alleen de vervuiling en explosierisico's, maar garandeert ook een hoog niveau van isolatie. Dit ontwerp vergemakkelijkt eenvoudig onderhoud en verlengt de operationele levensduur.
4. De product bevat specifieke contactposities, waardoor een eenvoudige visuele bevestiging door een venster mogelijk is, wat helpt bij het voorkomen van onjuiste bewerkingen in één oogopslag.
|
serienummer |
project |
|
eenheden |
gegevens |
||
|
1 |
De nominale spanning |
kv |
12 |
|||
|
2 |
Nominale frequentie |
Hz |
50 |
|||
|
3 |
Nominale stroom |
A |
630 ~ 1250 |
1250 |
1250 |
|
|
4 |
Nominale kortloopbreekstroom |
de |
20 |
25 |
31.5 |
|
|
5 |
Rated kortsluiting Sluitingsstroom |
de |
50 |
63 |
80 |
|
|
6 |
Nominale piek verdraagbare stroom |
de |
50 |
63 |
80 |
|
|
7 |
4S beoordeelde kortsluitweerstandstroom |
de |
20 |
25 |
31.5 |
|
|
8 |
Rated isolatieniveau |
Stroomfrequentie bestand tegen spanning (voor en na beoordeelde pauze) |
de |
42 （fractuur48） |
||
|
Impact bijstand te zijn (voor en na beoordeelde pauze) |
de |
75 （fractuur85） |
||||
|
9 |
Nominale reeks werking |
|
Punten-0.3S-US Points-180S-US-punten |
|||
|
10 |
Mechanisch leven |
volgende |
10000 |
|||
|
11 |
Nominale kortloopbreekstroombreektijden |
volgende |
50 |
|||
|
12 |
Bedrijfsmechanisme beoordeelde slotspanning (DC) |
V |
110,220 |
|||
|
13 |
Nominale struikelspanning van het bedieningsmechanisme (DC) |
V |
110.200 |
|||
|
14 |
Van contact |
mm |
11 ± 1 |
|||
|
15 |
Overslag (compressieduur van contactveer) |
mm |
3,5 ± 0,5 |
|||
|
16 |
Drie - fasepunten, het sluiten van de bounce -tijd |
mevrouw |
≤2 |
|||
|
17 |
Contact Contact Bounce Time |
mevrouw |
≤2 |
|||
|
18 |
Gemiddelde remsnelheid |
mevrouw |
1,1 ± 0,2 |
|||
|
19 |
Gemiddelde sluitsnelheid |
mevrouw |
0,6 ± 0,2 |
|||
|
20 |
Break-Brake Time |
Bij de hoogste werkspanning |
S |
≤0,05 |
||
|
Bij de laagste werkspanning |
S |
≤0,08 |
||||
|
21 |
Sluitingstijd |
S |
0.1 |
|
50 |
|
|
22 |
Hoofdlusweerstand van elke fase |
Baby |
60 |
|
|
|
|
23 |
Toegestane slijtage cumulatieve dikte van dynamische en statische contacten |
mm |
3 |
|||
