Gepantserde verwijderbare AC-metalen omschreven schakelapparatuur
  • Gepantserde verwijderbare AC-metalen omschreven schakelapparatuur Gepantserde verwijderbare AC-metalen omschreven schakelapparatuur

Gepantserde verwijderbare AC-metalen omschreven schakelapparatuur

Als een toonaangevende fabrikant gevestigd in China, introduceert CNKEEYA met trots de gepantserde verwijderbare AC-metaal-ingesloten schakelgewijs-een aanpasbare oplossing die geavanceerde technologie combineert met betaalbaarheid. Bij Cnkeeya begrijpen we het belang van op maat gemaakte oplossingen, en onze toewijding aan aanpassing wordt geïllustreerd bij het ontwerp van deze schakel.

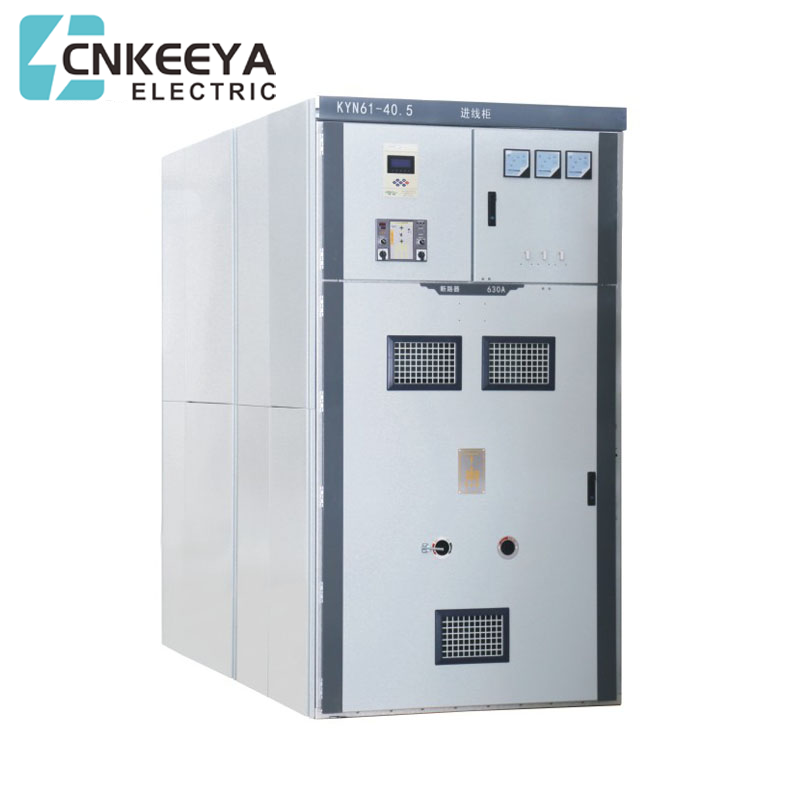

Model: KYN61-40.5KV Switchgear

Stuur onderzoek

Productomschrijving

CNKEEYA, een vooraanstaande fabrikant in China, introduceert trots de gepantserde verwijderbare AC-metaal-ingesloten schakelaar-een veelzijdige en aanpasbare oplossing ontworpen voor robuuste stroomverdeling. Als fabrikanten legt CNKEEYA een sterke nadruk op aanpassing om te voldoen aan de unieke behoeften van onze klanten. Onze toewijding aan het aanbieden van oplossingen op maat wordt geëvenaard door onze toewijding aan betaalbaarheid. De gepantserde verwijderbare AC-metaal-ingesloten schakelaar weerspiegelt de belofte van CNKEEYA om producten van hoge kwaliteit te leveren tegen een lage prijs. Dit maakt CNKEEYA een vertrouwde keuze voor diegenen die zowel flexibiliteit als kosteneffectiviteit in hun Switchgear-oplossingen zoeken, waardoor betrouwbare prestaties in verschillende toepassingen worden gewaarborgd.


KYN61-40.5 (Z) gepantserde verwijderbare AC-metaal-afgesloten schakelgear (hierna aangeduid als SwitchGear) is een complete set indoor stroomverdelingsapparatuur van AC 50Hz driefasig met nominale spanning van 40,5 kv.it die voornamelijk wordt gebruikt voor stroomvoorzieningen, substations, substations en industriële en mining-bedrijven die worden gebruikt voor het frequent en de bestrijding van het circuit, en het Circuit, en het Circuit en de Circuit worden gebruikt, en het Circuit, en het Circuit wordt gebruikt, en het Circuit, en het Circuit wordt gebruikt, en het Circuit, en het Circuit wordt gebruikt, en het Circuit, en het Circuit wordt gebruikt, en het Circuit, en het Circuit wordt gebruikt, en wordt ook gebruikt voor het frequent. Plaatsen. De Switchgear voldoet aan de normen van GB3906-2006, GB/T11022-2011 en DL/T404-2018


Hoofdkenmerk

● De kaststructuur neemt het geassembleerde type over en de stroomonderbreker neemt de structuur van het handcart -boortype over;

● Het rust uit met een nieuw type composiet geïsoleerde vacuümstroomonderbreker, en met de kenmerken van goede uitwisselbaarheid en gemakkelijke vervanging;

● Een schroefmoer duwmechanisme is geïnstalleerd in het handcartframe, dat de handcart gemakkelijk kan verplaatsen en voorkomen dat mis-operatie de aandrijfstructuur beschadigt;

● Alle bewerkingen kunnen worden uitgevoerd wanneer de kastdeur dichtbij is;

● De in elkaar grijpen tussen de hoofdschakelaar, handcart en schakelkastdeur hanteert de verplichte mechanische vergrendelingsmethode om te voldoen aan de functie "PVE Preventie";

● De kabelruimte heeft voldoende ruimte en kan meerdere kabels aansluiten;

● Snelle aardingsschakelaar wordt gebruikt voor het aarding en het sluiten van kortsluiting;

● Het beveiligingsniveau van de behuizing is IP3X en het beschermingsniveau is IP2X wanneer de deur van de handcartruimte open is;

● Het product voldoet aan GB3906-2006, DL/T404-2018 en verwijst naar de internationale IEC298-standaard.


Serviceconditie

● Omgevingstemperatuur: bovengrens+40 ℃ en de gemiddelde waarde gemeten binnen 24 uur is niet groter dan 35 ℃, ondergrens-10 ℃;

● Hoogte: niet meer dan 1000 m boven zeeniveau;

● Relatieve luchtvochtigheid: dagelijkse gemiddelde niet meer dan 95%, maandgemiddeld niet meer dan 90%;

● Aardbeving intensiteit: niet meer dan 8 graden;

● Waterdampdruk: dagelijks gemiddelde niet meer dan 2,2 kPa en maandgemiddeld niet meer dan 1,8 kPa;

● Omringende omgeving: geen brand- of explosierisico, geen ernstige vervuiling, geen chemische corrosie of gewelddadige trillingen.


Technische parameter

Hoofdtechnische parameter van de vacuümschakelaarkast

Nee. Item Eenheid Waarde
1 Nominale spanning kv 40.5
2 Nominale stroom A 1250 1600 2000
3 Nominale frequentie Hz 50
4 Korte tijd beoordeeld door middel van stroom de 20 25 31.5
5 Nominale piek bestand tegen stroom de 50 63 80
6 Nominale vermogensfrequentie bestand tegen spanning kv 95/1min
7 Nominale bliksemimpuls zijn bestand tegen spanning kv 185
8 Nominale kortsluitduur s 4
9 Beschermingsniveau de IP3X


Belangrijkste technische parameter van vacuümstroomonderbreker

Nee. Item Eenheid Waarde
1 Nominale spanning kv 40.5
2 Nominale frequentie Hz 50
3 Nominale vermogensfrequentie bestand tegen spanning kv 95/1min
4 Nominale bliksemimpuls zijn bestand tegen spanning kv 185
5 Nominale stroom A 1250 1600 2000
6 Korte tijd beoordeeld door middel van stroom de 20 25 31.5
7 Nominale kortloopbreekstroom de 20 25 31.5
8 Nominale piek bestand tegen stroom de 50 63 80
9 Nominale kortsluitduur mevrouw 4
10 Openingstijd mevrouw 30≤t≤60
11 Sluitingstijd mevrouw 50≤t≤60
12 Nominale kortloopbreekstroomtijd Tijd 20
13 Mechanisch leven Tijd 10000


Schakel kastinstallatie

● Hoogte van de elektrische kamer: ≥4500 mm;

● Afstand tussen de achterkant van de kast en de muur: ≥1500 mm;

● vlakheid van het funderingsframe: ≤ 1 mm/m²;

● Het ingebedde kanaalstaal van de fundering mag niet groter zijn dan 3 mm boven de grond;

● Het kan op de fundering worden bevestigd door te buigen of lassen; Switchgear weegt ongeveer 1800 kg;

● Breedte van Switchgear -bedrijfsgang (enkele kolom): ≥3000 mm, dubbele kolom (gezicht tot gezicht) ≥4000 mm.


Bestelinstructie

Geef aan bij het bestellen:

● Hoofdcircuitoplossingsnummer, doel, single -line systeemdiagram, arrangementdiagram en distributiekamerindelingdiagram;

● Auxiliary Circuit Wiring Schematic Diagram, terminal rangschikdiagram;

● Type, specificatie en hoeveelheid elektrische componenten in het schakel;

● Vereisten voor controle-, meet- en beschermingsfuncties van SwitchGear en andere vergrendelings- en automatische apparaten;

● Als busladeverbinding nodig is tussen SwitchGear of inkomende lijnkast, moeten gegevens zoals het beoordeeld draagvermogen van busbak, spanwijdte van busbak en hoogte van de grond worden verstrekt;

● Wanneer accessoires en reserveonderdelen nodig zijn, moeten het model en de kwantiteit naar voren worden gebracht;

● Switchgear die wordt gebruikt in speciale omgevingscondities moet worden gedetailleerd tijdens het bestellen.
