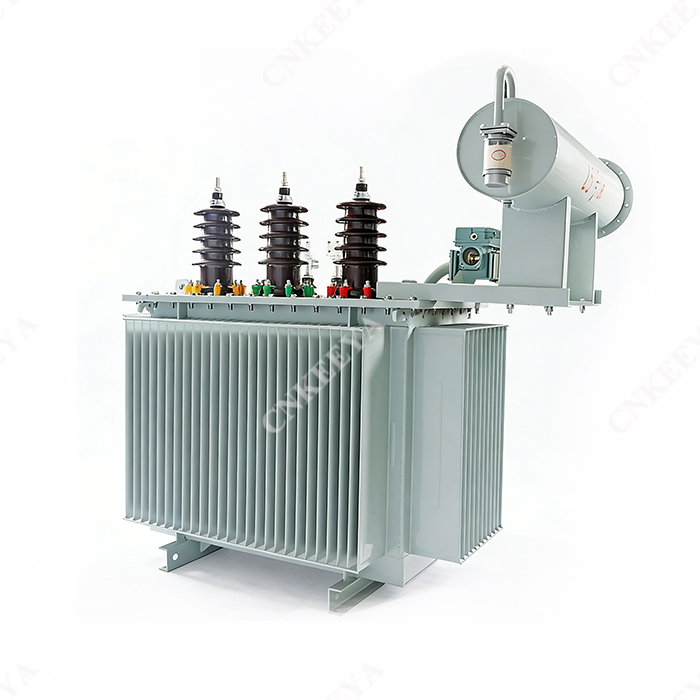

SZ11-200 ~ 2000/10 Driefasige olie-ondergedompelde spanningsregeling en distributietransformator bij belasting

CNKEEYA, SZ11-200 ~ 2000/10 Driefasige olie-ondergedompelde spanningsregeling en distributietransformator bij belasting, industriële parken. Het maakt gebruik van kerntechnologie met weinig verlies en is gemaakt in slimme fabrieken. Samengewerkt met grote netwerken, jaarlijkse verkoop van maximaal 500 eenheden, waarvan er meer dan 50 op voorraad zijn.

Via de rigoureuze technische berekenings- en verificatieprotocollen van CNKEEYA ondergaan belangrijke componenten, waaronder de transformatorkern, spoelen, actieve onderdelen en loodtanks, een uitgebreid geoptimaliseerd ontwerp en validatie. Dit garandeert niet alleen uitzonderlijke prestaties van de 12500 kVA S11-serie transformator, maar ook volledige naleving van de lokale uiterlijkvereisten voor hoog-/middenspanningsvoedingstoepassingen.

Door gebruik te maken van geavanceerde technologische apparatuur, nauwgezette materiaalselectie en gestroomlijnde productieprocessen, levert deze oliegevulde S11-transformator uitstekende voordelen: compacte voetafdruk, lichtgewicht ontwerp, minimaal energieverlies, lage gedeeltelijke ontlading (PD) en lagere geluidsniveaus. Deze premiumfuncties maken superieure kwaliteit, energie-efficiëntie, milieuvriendelijkheid en betrouwbare werking mogelijk, waardoor klanten uiteindelijk de bedrijfskosten op de lange termijn voor kritieke stroomvoorzieningsscenario's kunnen verlagen.

◆Apparaattype: buitentype

◆ Normale gebruiksomstandigheden in het milieu: de hoogte bedraagt ​​niet meer dan 1000 meter.

◆ De omgevingstemperatuur bedraagt ​​maximaal +40℃ en het minimum is -25℃.

◆ Speciale omgevingsomstandigheden: hoogte meer dan 1000 meter.

◆ De omgevingstemperatuur bedraagt ​​maximaal +40°℃ en de laagste is -45℃. (Gedetailleerde instructies op het moment van bestellen)

◆ Installatieplaats: geen corrosief gas, geen duidelijke vuilomgeving.

Uitvoeringsnormen

◆GB1094.1~2-2013 transformator

◆GB1094.3-2003 transformator

◆GB/T1094.4-2005 transformator

◆GB1094.5-2008 transformator

◆GB/T6451-2008 driefasige olie-ondergedompelde transformator technische parameters en vereisten

◆ Internationale norm IEC76

Prestatiekenmerken

In de S9-serie wordt het nullastverlies gemiddeld met 30% verminderd, wordt de gemiddelde temperatuurstijging met 10K verminderd, is de levensduur van het product meer dan verdubbeld en kan het nog lange tijd functioneren, zelfs onder omstandigheden van overbelasting van 20%; Het bedrijfsgeluid van het product wordt met gemiddeld 2-4 dB verminderd.

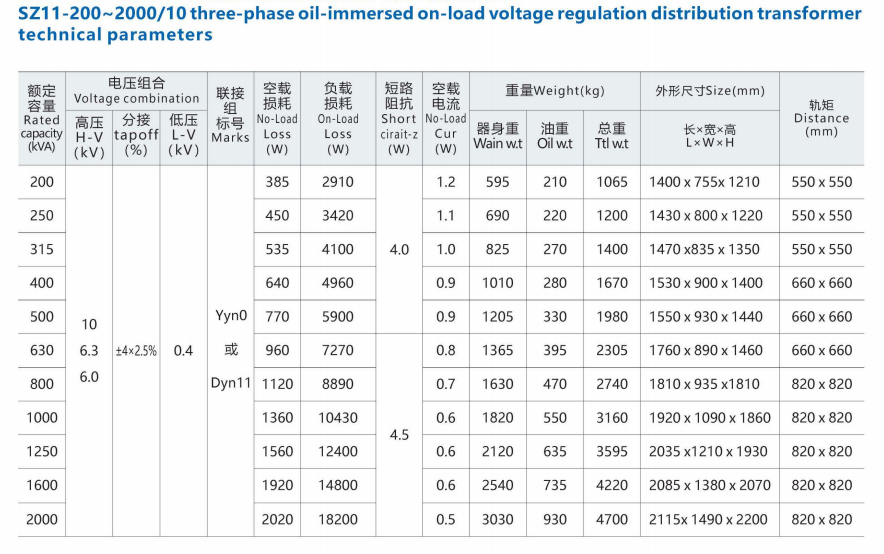

Opmerking: Het gewicht en de afmetingen in de tabel zijn alleen ter referentie en kunnen zonder voorafgaande kennisgeving worden gewijzigd

Kernvoordelen en functies

1. Rigoureuze engineering en compliance

  Via de strikte technische berekenings- en verificatieprotocollen van CNKEEYA ondergaan alle belangrijke componenten een uitgebreid geoptimaliseerd ontwerp en validatie, waardoor uitzonderlijke prestaties en volledige naleving van lokale vereisten worden gegarandeerd.

2. Superieure energie-efficiëntie en lage impact op het milieu

  Beschikt over een ontwerp met weinig verlies, weinig geluid, lage gedeeltelijke ontlading en lage temperatuurstijging dat de energiebesparing maximaliseert en de operationele impact minimaliseert.

3. Verbeterde isolatie en betrouwbaarheid

  Gebruikt de nieuwste isolatiestructuur om isolatieprestaties van het hoogste niveau te leveren, waardoor de operationele veiligheid en betrouwbaarheid op lange termijn aanzienlijk worden verbeterd.

4. Sterke kortsluitvastheid

  Beschikt over een uitstekend anti-kortsluitvermogen, ontworpen om zware bedrijfsomstandigheden te doorstaan ​​en de stabiliteit te behouden tijdens onverwachte elektrische storingen.

5. Efficiënte warmteafvoer

  Bevat hoogwaardige warmteafvoerende componenten (bijv. golfplaten, plaatradiatoren) om een ​​stabiele temperatuurregeling te garanderen, zelfs onder zware belasting.

6. Hoogwaardig ijzeren kernontwerp

   . Gemaakt van eersteklas koudgewalst, korrelgericht siliciumstaal, waardoor elektromagnetisch verlies wordt verminderd en de magnetische eigenschappen worden geoptimaliseerd.

   . Heeft een volledige verstekverbinding van 45 graden en een cirkelvormige dwarsdoorsnedestructuur, waardoor de structurele integriteit behouden blijft en weerstand wordt geboden tegen losraken door trillingen tijdens transport en langdurig gebruik.

7. Compacte en lichtgewicht constructie

  Ondersteund door geavanceerde technologische apparatuur, nauwgezette materiaalselectie en gestroomlijnde productieprocessen, biedt het een ruimtebesparende voetafdruk en een lichtgewicht ontwerp voor eenvoudiger installatie en transport.

Interesse in onze 33kV S11 oliegevulde transformator? De verliesarme kern, de zuurstofvrije koperen wikkelingen en de Dyn11-aansluiting zorgen voor topprestaties. Neem nu contact op voor offertes, specificaties of oplossingen op maat: ons team staat klaar om u te helpen!
