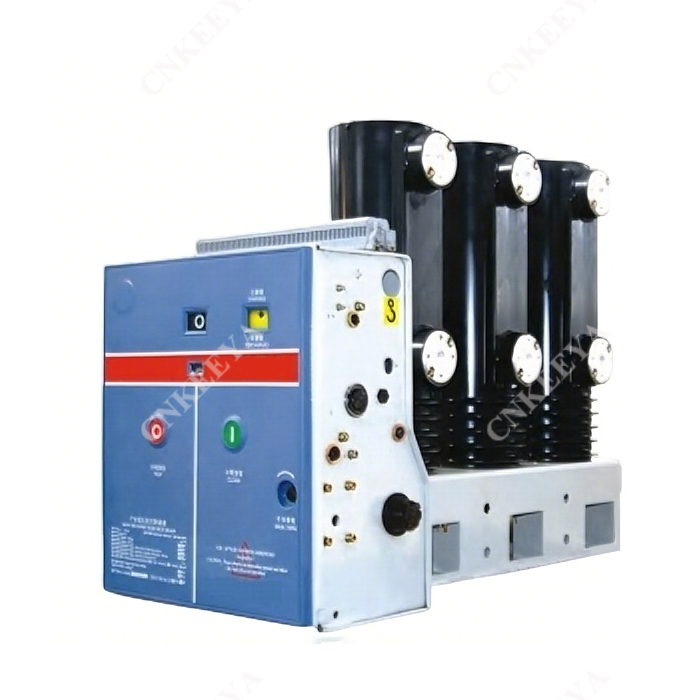

VS1/R-12 Vacuümstroomonderbreker voor binnen met zijdelings bedieningsmechanisme

CNKEEYA, VS1/R-12 vacuümstroomonderbreker voor binnen met zijdelings bedieningsmechanisme, een gerenommeerde fabrikant gevestigd in China, is gespecialiseerd in de productie van hoogwaardige vacuümstroomonderbrekers voor binnenshuis. Met een toewijding aan uitmuntendheid heeft CNKEEYA zichzelf gevestigd als een vertrouwde leverancier in de elektrische apparatuurindustrie. Onze producten staan bekend om hun uitzonderlijke kwaliteit en betrouwbaarheid.

Stuur onderzoek

Productomschrijving

Algemene beschrijving

VS1/R-12 Vacuümstroomonderbreker voor binnen met zijdelings bedieningsmechanisme met zijdelings bedieningsmechanisme gebruikt veer voor opslag van energie. Het bedieningsmechanisme kan op twee manieren worden bediend: door handmatige en elektromotorische bediening. De kenmerken zijn in overeenstemming met GB 1984-2003 Hoogspanning AC-stroomonderbreker, JB 3855-1996 3,6-4,5KV AC-hoogspanningsstroomonderbreker voor binnen en IEC-norm 62271-100:2001 Hoogspanning AC-stroomonderbreker.

Omgevingsomstandigheden toepassen

Omgevingstemperatuur: -15℃~+40℃.

2. Omgevingsvochtigheid: de gemiddelde luchtvochtigheid van een dag mag niet meer zijn dan 95%; de gemiddelde luchtvochtigheid van een maand mag niet meer zijn dan 90%.

3. Verzadigde dampdruk: de gemiddelde druk van een dag mag niet meer zijn dan 2,2 kPa; de gemiddelde druk van een maand mag niet meer zijn dan 1,8 kPa.

4. De hoogte boven zeeniveau: 1000 m.

5. Aardbevingsintensiteit: niet hoger dan 8 graden.

6.Het moet worden geïnstalleerd op plaatsen zonder vuur, explosie, ernstig vuil, chemische erosie en gewelddadige trillingen.

Belangrijkste technische specificatie

S.N	Naam	Eenheid	Gegevens
1	Nominale spanning	kV	12
2	Nominale stroomfrequentie is bestand tegen spanning	kV	42
3	Nominale bliksemimpuls is bestand tegen spanning	kV	75
4	Nominale frequentie	Hz	50
5	Nominale stroom	A	630	1250	1600
6	Nominale kortsluitbreekstroom	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Nominale piekstroom	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Geleidende circuitweerstand van elke fase	μΩ	≤40	≤35
9	Ruimte tussen open contacten	mm	11±1
10	Over reizen	mm	3±0,5
11	Duur van contactstuiteren bij het sluiten	mevrouw	≤2
12	Uit gelijktijdigheid van CO-werking van drie polen		≤2
13	Openingstijd		≤50
14	Sluitingstijd		≤100
15	Gemiddelde openingssnelheid	mevrouw	0,9~1,3
16	Gemiddelde sluitsnelheid	mevrouw	0,4~0,8
17	DC-component		50% (Max.)
18	Mechanisch uithoudingsvermogen	Cyclus	10000

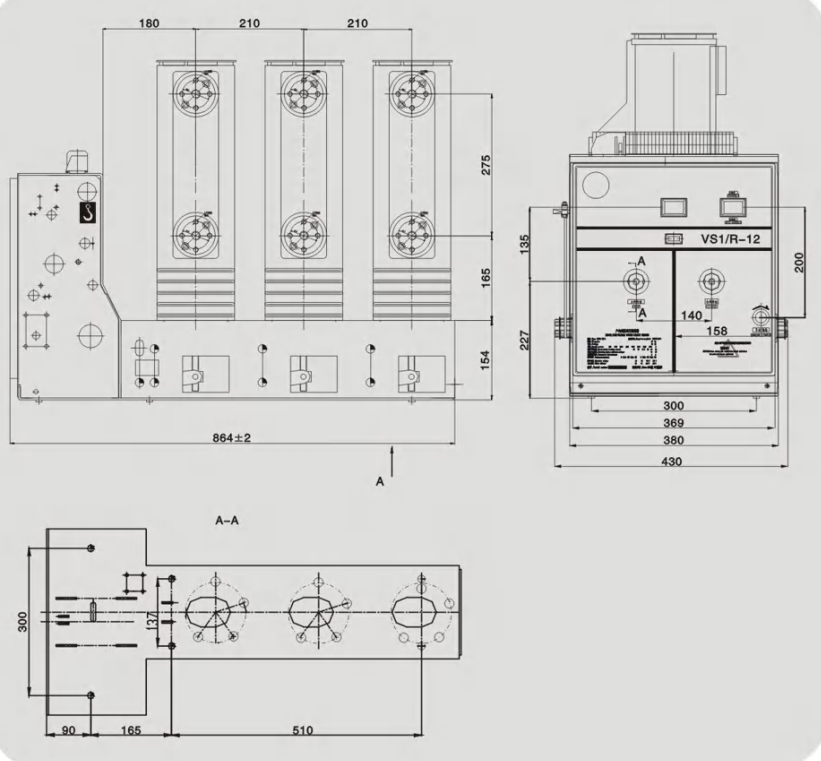

Algemene overzichtstekening

Voor de bestelling zijn de volgende gegevens nodig

VCB Volledig type, belangrijkste technische specificatie, afstand tussen fase en hoeveelheid.

Type en specificatie van de bedrijfsspanning.

Naam en hoeveelheid reserveonderdelen.

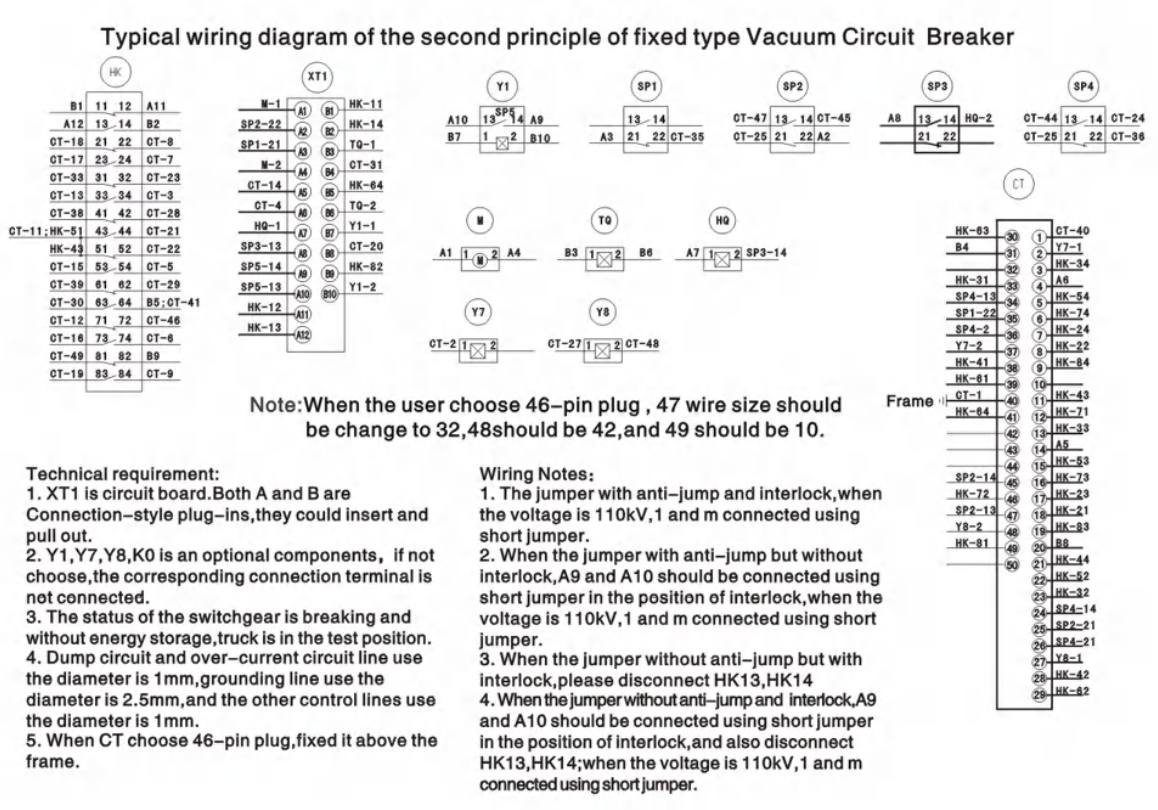

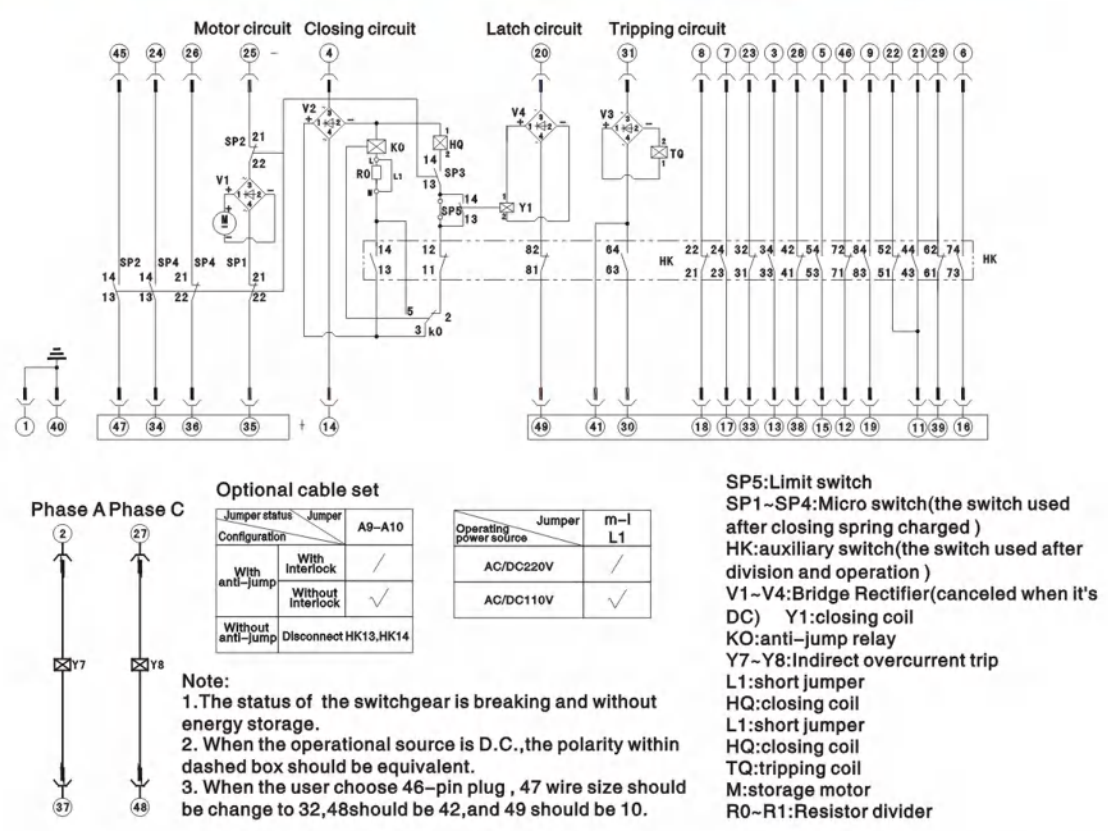

OverzichtstekeningTypisch bedradingsschema van het tweede principe
