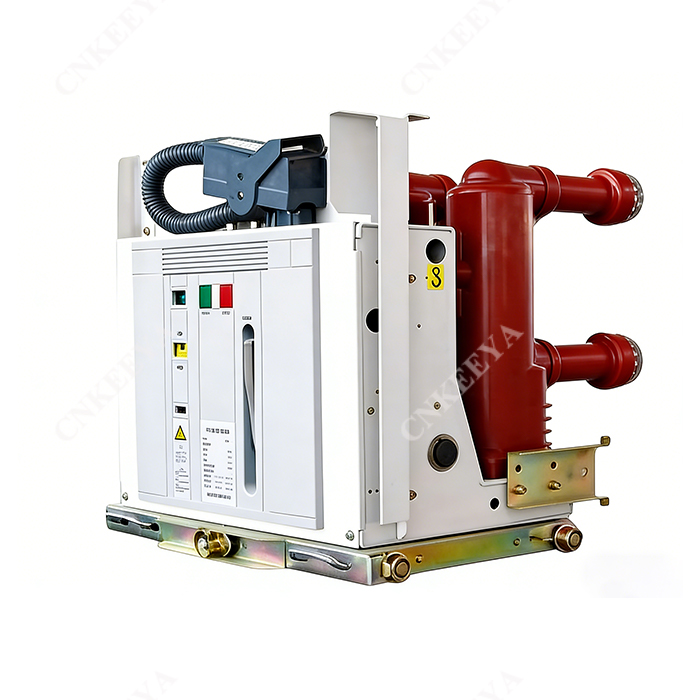

VIB-12 Vacuümstroomonderbreker voor binnen met zijdelings bedieningsmechanisme

Algemene beschrijving

Hoofdgebruik, toepassing van omgevingsomstandigheden

VIB-12 Vacuümstroomonderbreker voor binnen met zijdelings bedieningsmechanisme (hierna vacuümstroomonderbreker genoemd) wordt gebruikt voor 12 kV nominale spanning en AC 50 Hz onderdelen voor binnenschakelapparatuur. De producten voldoen aan de norm van GB 1984-2003 HV AC Vacuümstroomonderbreker, JB3855-19963.6 ~ 40,5 kV Indoor AC hoogspanning vacuümstroomonderbreker, DLT 403-2000 Bestel Technische staat van 12KV ~ 40,5kV vacuümstroomonderbreker en IEC62271-100:2001 HV AC vacuümstroomonderbreker, enz. Stroomonderbreker gebruikt als beschermings- en besturingseenheid van stroomontwerp in elektrische netwerken en industriële en mijnbouwbedrijven, kan worden gebruikt voor situaties waarin verschillende soorten belastingen worden geschakeld en frequente werking en herhaalde kortsluitstroom.

Dit type VCB maakt gebruik van een nieuw type bedieningsmechanisme van VCB. Sluit de componenten van de vacuümonderbreker en het hoofdcircuit in als een integratie door een ingebedde pool van een internationaal merk als primair onderdeel aan te nemen, om de vacuümonderbreker te beschermen tegen crashen, stof en vocht. Het heeft een goed aanpassingsvermogen aan de omgeving, zodat de werkings- en onderhoudskosten aanzienlijk worden verlaagd en onderhoud wordt gerealiseerd zonder primair onderdeel en weinig onderhoud aan het bedieningsmechanisme. Het geïntegreerde ontwerp van het bedieningsmechanisme en het VCB-lichaam heeft de typetest doorstaan. Het heeft een elektrisch uithoudingsvermogen op E2-niveau en een mechanisch uithoudingsvermogen op M2-niveau, gebruikt als vaste eenheid en ook met een uittrekbare eenheid door gespecialiseerd te matchen push-in-mechanisme. Het vaste type VCB kan een overeenkomstige vergrendeling toevoegen voor het matchen van vaste schakelapparatuur van het type XGN2, GG1A en GGX.

Omgevingsomstandigheden toepassen

1. Omgevingstemperatuur: Max. temperatuur: +40℃, en de gemiddelde temperatuur binnen 24 uur mag niet hoger zijn dan 35℃ Min.Temperatuur: -20℃

2. Relatieve vochtigheid: de gemiddelde relatieve vochtigheid per dag; ≤95%

De gemiddelde relatieve vochtigheid maandelijks: ≤90%

De gemiddelde dampdruk per dag: ≤2,2 kPa

De gemiddelde dampdruk per maand: ≤1,8 kPa

3. De hoogte boven zeeniveau: ≤2000m

4. Aardbevingsintensiteit: niet hoger dan 8 graden

5. Het moet worden geïnstalleerd op een plaats zonder stof, vuur, chemische erosie, explosie, damp en zoutnevel.

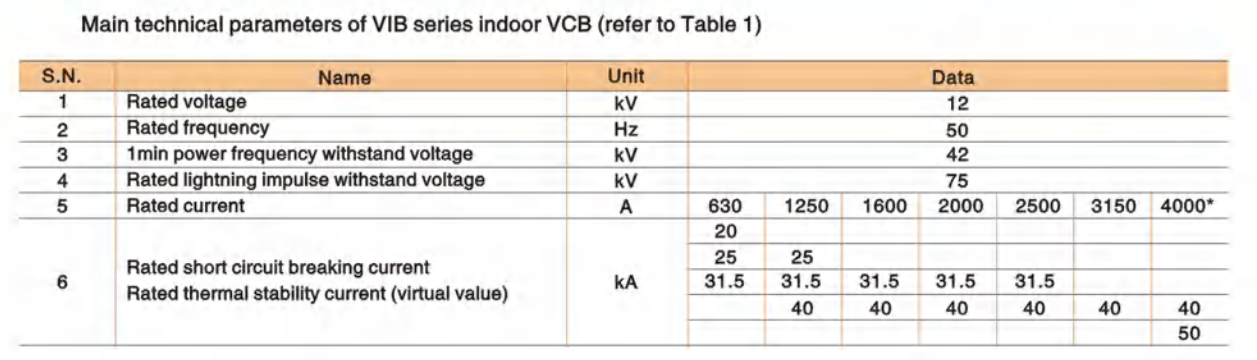

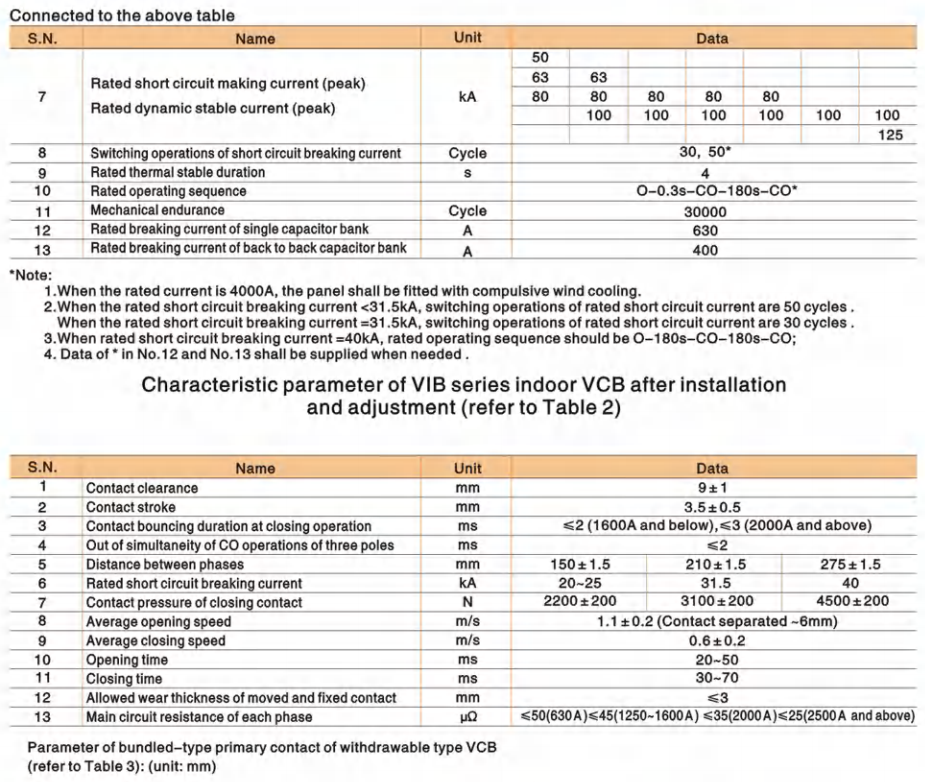

Technische parameter

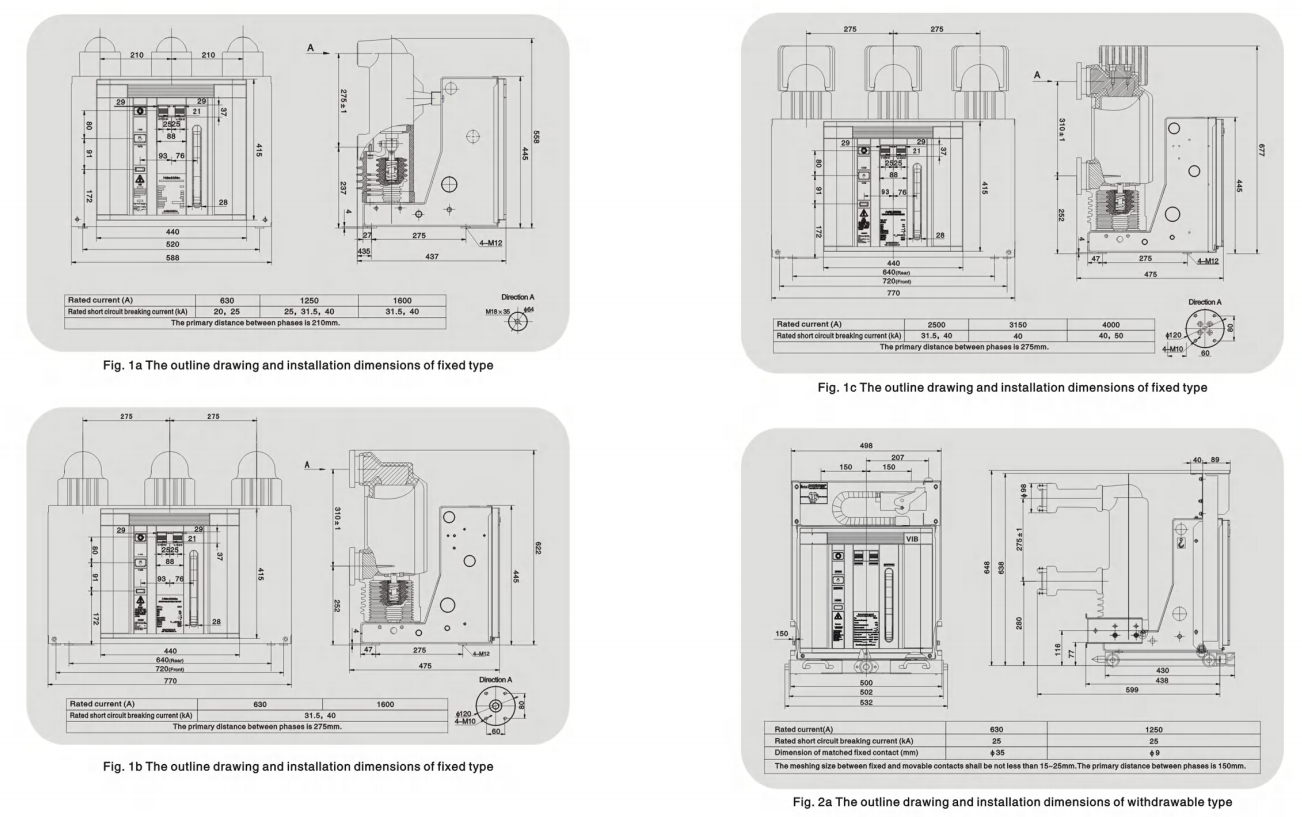

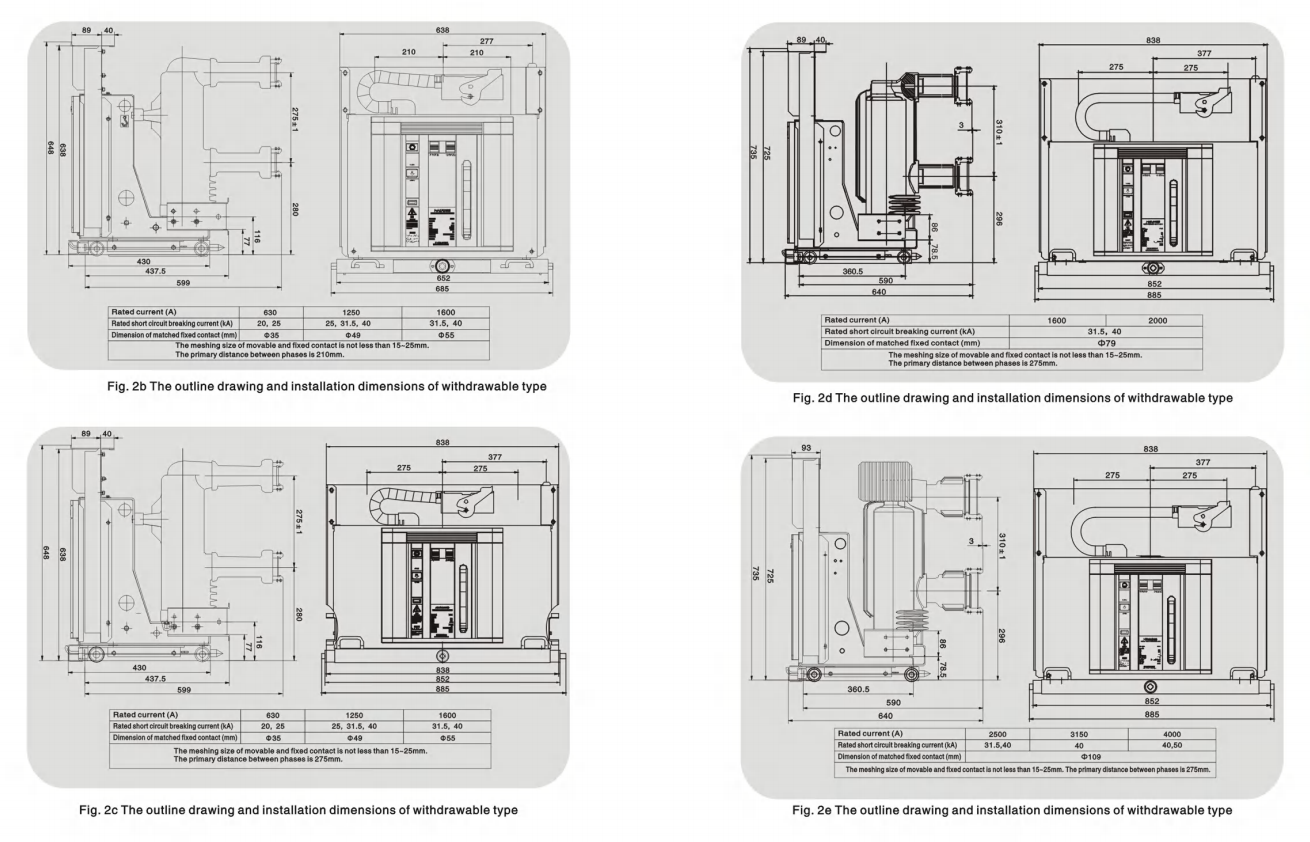

Omtrektekening en inbouwmaat

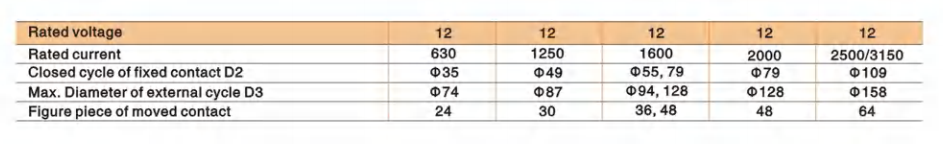

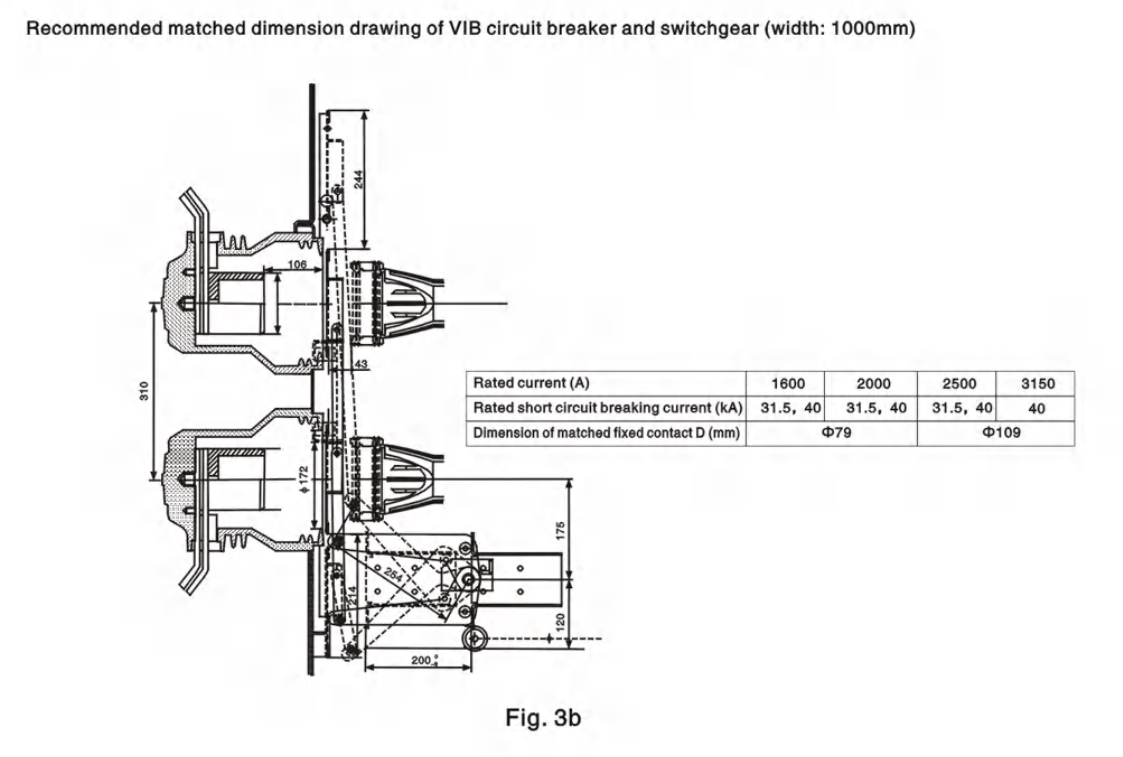

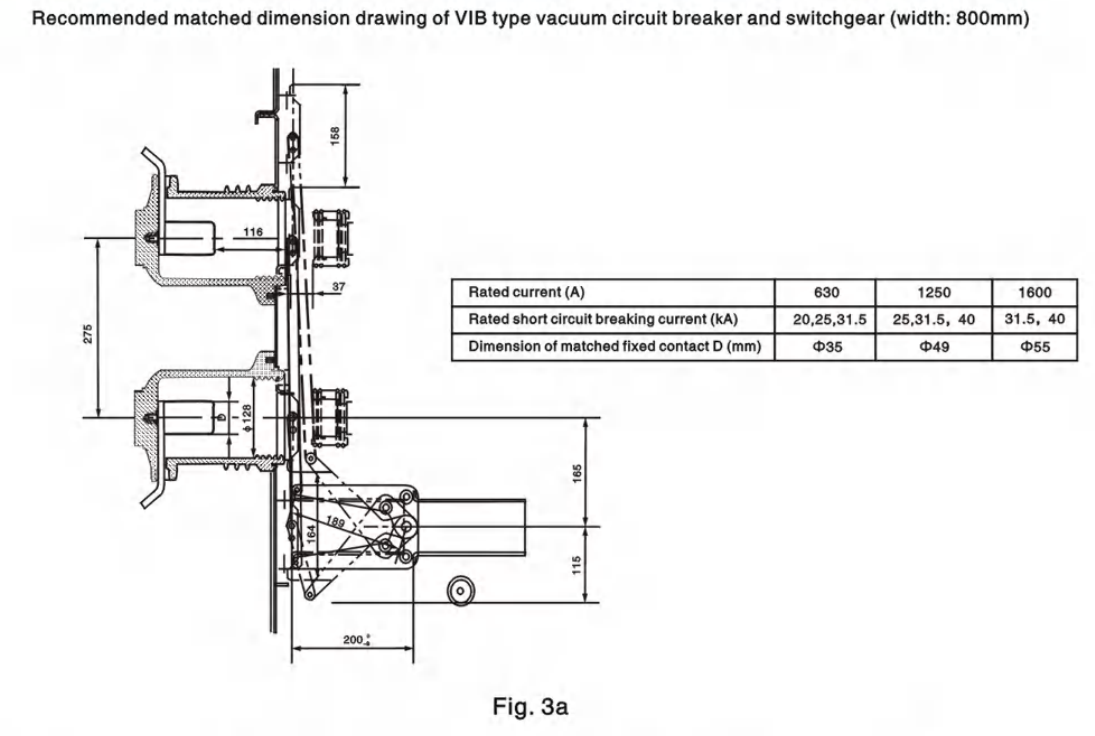

Aanbevolen bijpassende afmetingen van VCB en schakelapparatuur
