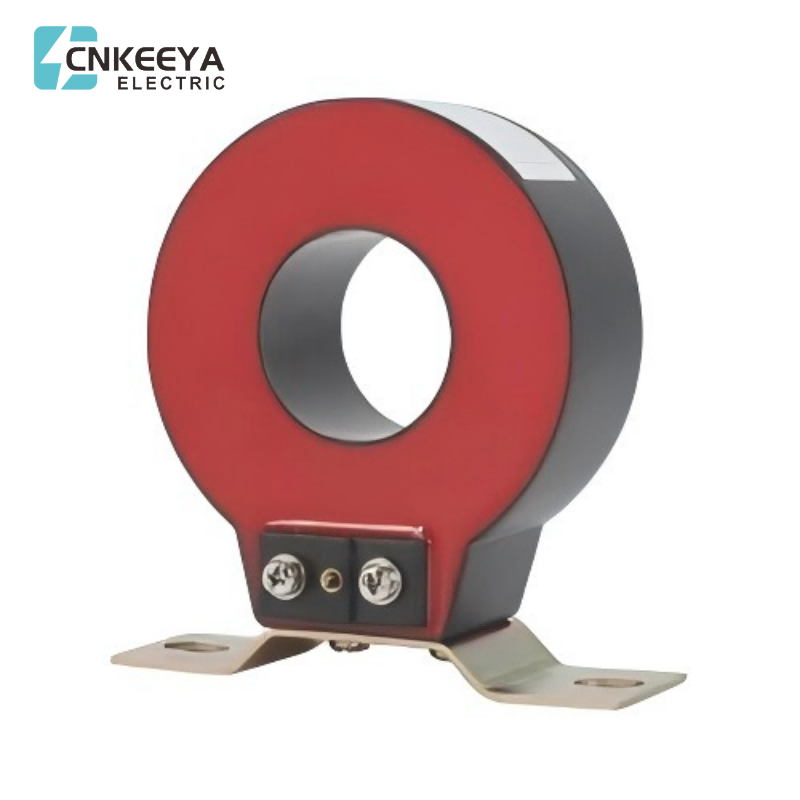

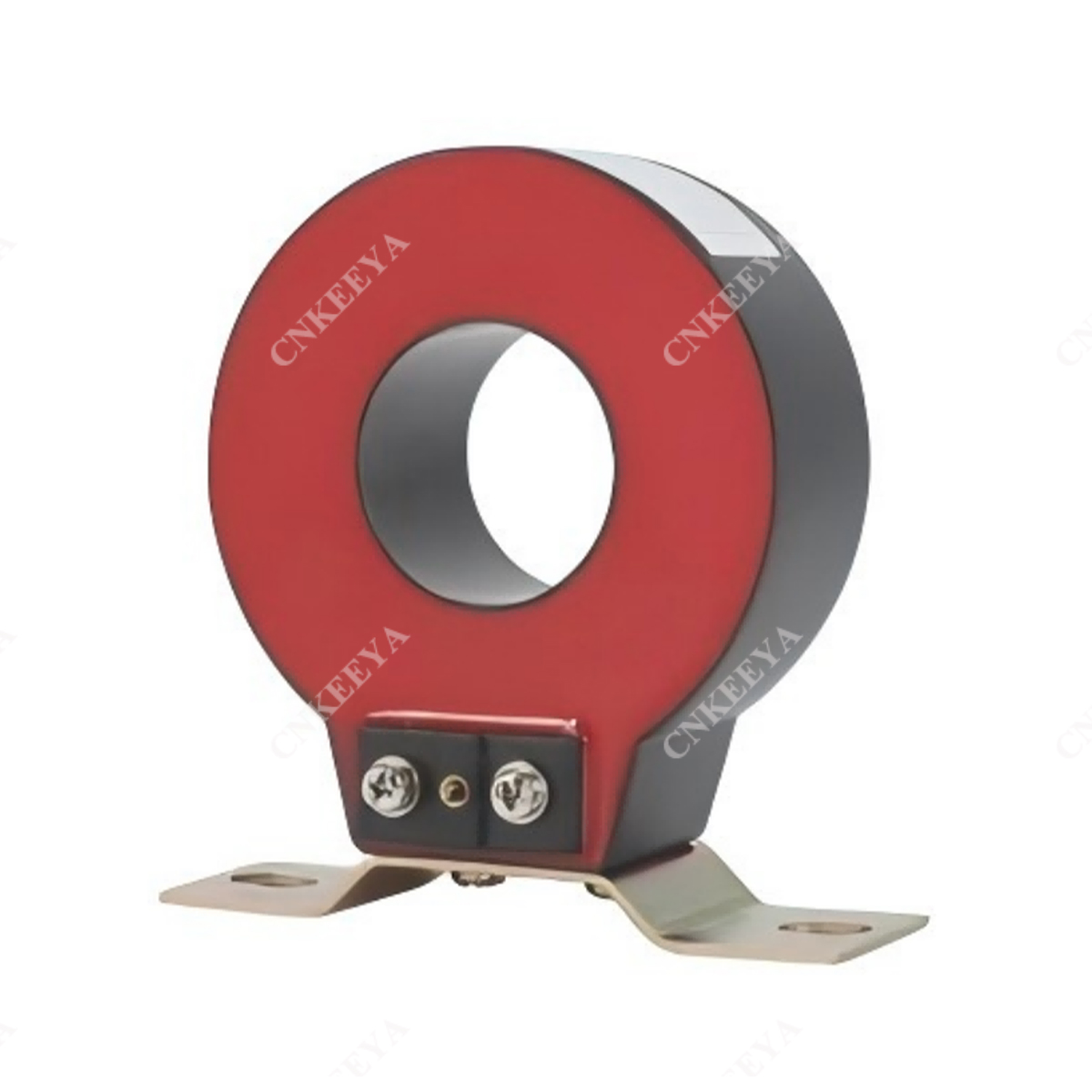

Stroomtransformator LMZC(1、2)-11

LMZC(1、2)-10 uiterst nauwkeurige stroomtransformator is geschikt voor wisselstroomsystemen van 35 kV en 10 kV lager. Stroom- en energiemeting en bescherming van voedingsapparatuur. De huidige transformator heeft de voordelen van klein formaat, licht gewicht, eenvoudige installatie, enz. Kenmerken. De meetkern van deze serie stroomtransformatoren is een composietcomposiet met hoge permeabiliteit en magnetische inductie met lage verzadiging. Als magnetisch materiaal heeft de gouden ijzeren kern een hoge meetnauwkeurigheid en instrumentveiligheidsfactor. De hoogwaardige geïmporteerde siliciumstaalplaat is geavanceerd. Na verwerking wordt deze gebruikt als ijzeren kern om de wikkeling te beschermen, waardoor de nauwkeurige limietcoëfficiënt wordt gegarandeerd. Ringkern en secundaire wikkeling zijn toegepast. Hoogwaardige epoxyhars is vacuümgegoten in een vlamvertragende plastic omhulsel, vochtbestendig, stabiele prestaties en onderhoudsvrij. Dit type De huidige transformator is klein van formaat, licht van gewicht en klein van formaat. Deze wordt bevestigd in de kabelruimte van de schakelkast van de ringnetwerkkast. Leid de kabel gewoon door het binnenste gat, dat eenvoudig, snel, harmonieus en mooi is.

ServiceconditieOmgevingstemperatuur: -35°C~+55°C, niet hoger dan +40°C.

De hoogte boven zeeniveau: 0 ~ 3000m.

Atmosfeeromstandigheden: Geen sterk vervuilde gassen, errosie, erosiviteit, radioactiviteit. Technische parameters: Nominale frequentie: 50 Hz of 60 Hz

Nominale secundaire stroom: 5A of 1A

Secundaire wikkelingsfrequentie is bestand tegen spanning: 3 kV, 1 min

Veiligheidsfactorwaardering (FS) < 5

standaard van toepassing: GB1208-2006; IEC 60044-1; NTC 2205

Nauwkeurigheidsklasse: 0,5S of 0,5, 1;
