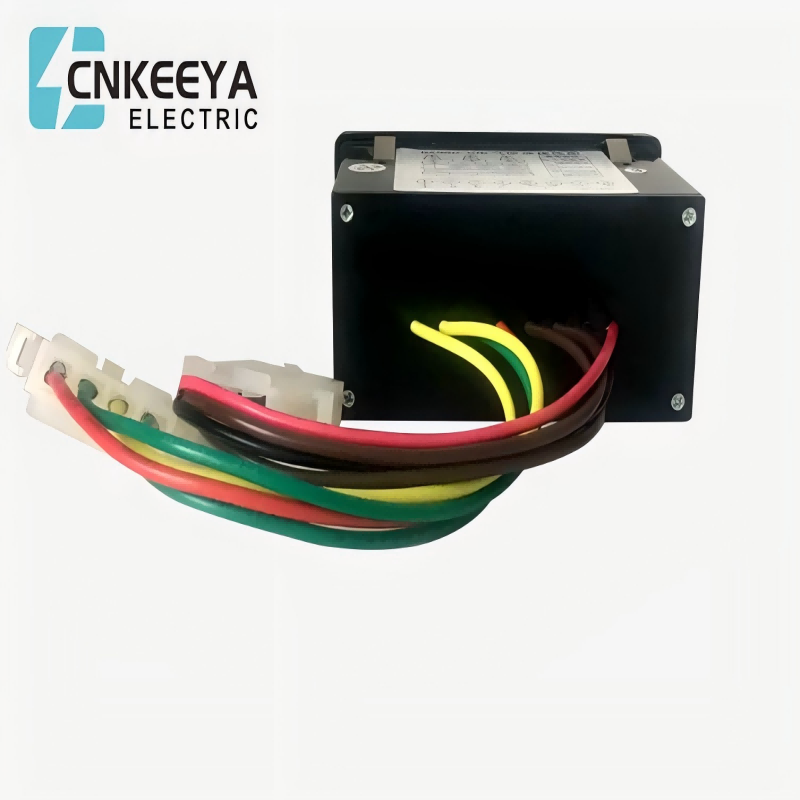

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

Een live-display is een soort veiligheidsapparaat dat rechtstreeks op elektrische apparatuur binnenshuis wordt geïnstalleerd om visueel weer te geven of de elektrische apparatuur bedrijfsspanning heeft. Wanneer het apparaat bedrijfsspanning heeft, knippert het displayvenster van de monitor om mensen te waarschuwen dat de hoogspanningsapparatuur onder spanning staat en is er geen indicatie wanneer er geen stroom is.

Deze reeks apparaten wordt over het algemeen geïnstalleerd op inkomende stroomrails, stroomonderbrekers, hoofdtransformatoren, schakelapparatuur, GIS-composietapparaten en andere plaatsen waar het nodig is om aan te geven of ze onder spanning staan ​​of niet, om elektrische storingen te voorkomen. Deze serie apparaten moet voldoen aan de standaard DL/T 538-2006 "High Voltage Live Display Devices" in de energiesector van de Volksrepubliek China. In staat tot betrouwbaarheid, zuinigheid, aanpassingsvermogen en uitgebreide functionaliteit.

Werkingsprincipe

Dit apparaat maakt gebruik van het principe van elektrische veldkoppeling tussen elektrische hoogspanningsvelden en sensoren om inductieve (contactloze) metingen op veilige afstand uit te voeren. Het werkingsprincipe wordt getoond in figuur 1. Het hoogspannings-live-display-vergrendelingsapparaat bestaat uit twee delen: een sensor en een display. Er zijn vier sensoren die zijn uitgelijnd met respectievelijk de driefasige levende lichamen van "A, B, C, D" en de grond. Ze hebben geen direct contact met het hoogspanningslevende lichaam en behouden een bepaalde veilige afstand. Het ontvangt het elektrische veldsignaal van het hoogspanningslevende lichaam en verzendt dit naar het beeldscherm ter vergelijking en beoordeling;

Wanneer het geteste apparaat of netwerk live is, branden de driefasige indicatielampjes "A, B, C", het indicatielampje "Bedrijf" uit en wordt er een geforceerd vergrendelingssignaal afgegeven.

Wanneer het geteste apparaat of netwerk geen stroom krijgt, gaan de driefasige indicatielampjes "A, B, C" uit, gaat het indicatielampje "Bedrijf" branden en wordt het vergrendelingssignaal vrijgegeven, zodat het apparaat kan worden bediend. Het apparaat maakt gebruik van fasescheidingsregeling en wanneer een fase wordt opgeladen, geeft het een alarm af en geeft het een geforceerd vergrendelingssignaal af.

Wanneer de monitor het stuurvermogen verliest, geeft deze een geforceerd vergrendelingssignaal af om de vergrendelingsstatus te behouden. De monitor is uitgerust met een "zelfcontrole"-functie, die automatisch verschillende functionele modules van sensoren en displays kan detecteren. In het geval van een storing in het apparaat blijft het "power"-indicatielampje branden, het "operation"-indicatielampje gaat niet branden en er zal altijd een geforceerd vergrendelingssignaal worden afgegeven om de vergrendelde status te behouden.

Een live-display is een soort veiligheidsapparaat dat rechtstreeks op elektrische apparatuur binnenshuis wordt geïnstalleerd om visueel weer te geven of de elektrische apparatuur bedrijfsspanning heeft. Wanneer het apparaat bedrijfsspanning heeft, knippert het displayvenster van de monitor om mensen te waarschuwen dat de hoogspanningsapparatuur onder spanning staat en is er geen indicatie wanneer er geen stroom is.

Gebruik van apparatuur

Deze reeks apparaten wordt over het algemeen geïnstalleerd op inkomende stroomrails, stroomonderbrekers, hoofdtransformatoren, schakelapparatuur, GIS-composietapparaten en andere plaatsen waar het nodig is om aan te geven of ze onder spanning staan ​​of niet, om elektrische storingen te voorkomen. Deze serie apparaten moet voldoen aan de standaard DL/T 538-2006 "High Voltage Live Display Devices" in de energiesector van de Volksrepubliek China.

Uitrustingskenmerken

Betrouwbaarheid: Inductieve (contactloze) sensoren kunnen detecteren of het circuit buiten een veilige afstand onder spanning staat, met duidelijke richtingsgevoeligheid, hoge gevoeligheid en veiligheid en betrouwbaarheid.

Economie: De sensor komt niet in direct contact met het opgeladen lichaam en er is geen noodzaak voor gedeeltelijke ontladingstests tijdens installatie en onderhoud. Het is eenvoudig, handig, heeft lage onderhoudskosten en heeft een lange levensduur.

Volledig functioneel: het heeft functies zoals flitsweergave, zelfcontrole en activering van het geforceerde vergrendelingscircuit, waardoor het echt de rol speelt van allround gedwongen vergrendeling.

Aanpasbaarheid: Met diverse vormen kan het op grote schaal worden gebruikt op verschillende plaatsen, zoals binnen, buiten, GIS-combinatieapparatuur en schakelapparatuur.
