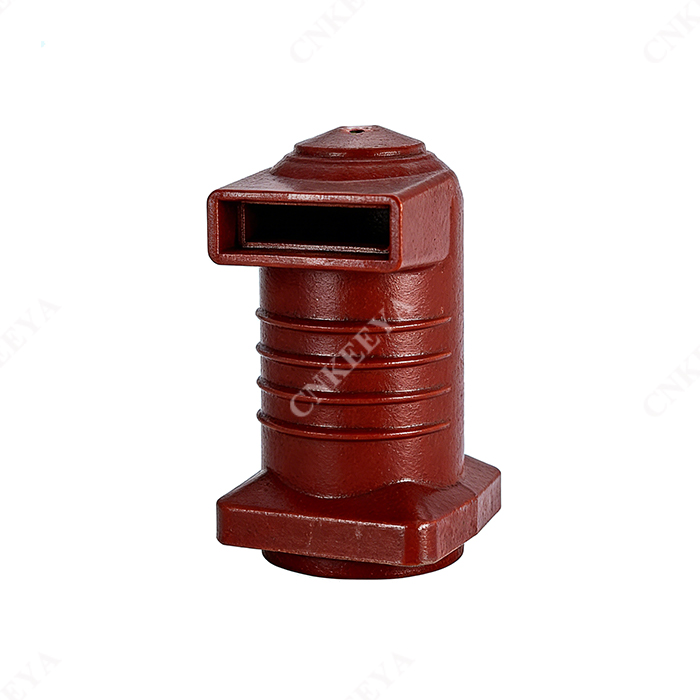

CH3-10Q/150 630~1250A Contactdoos van midden gemonteerde schakelkast

CNKEEYA, CH3-10Q/150 630 ~ 1250A Contactdoos van in het midden gemonteerde schakelkast, een gerenommeerde fabriek en vertrouwde leverancier, presenteert met trots de CH3-10Q/150 - een hoogwaardige contactdoos die exclusief is ontworpen voor in het midden gemonteerde schakelkasten. Als kerncomponent vervaardigd door de geavanceerde productiefaciliteit van CNKEEYA, wordt deze contactdoos (nominale stroom 630 ~ 1250 A, nominale spanning 12 kV) zorgvuldig geproduceerd met hoogwaardig epoxyharscomposiet en nauwkeurig gegoten door middel van geavanceerde intelligente productieprocessen, waardoor ongeëvenaarde isolatiebescherming en compromisloze betrouwbaarheid in krachtoverbrengingssystemen wordt geboden. Ontworpen om de kritische functies van elektrische isolatie, statisch-dynamische contactverbinding en stabiele stroomgeleiding te vervullen, demonstreert de CH3-10Q/150 CNKEEYA's toewijding aan technische uitmuntendheid - met een gedeeltelijk ontladingsniveau ≤3pC bij 13,2 kV, bestand tegen een netfrequentie van 42 kV, bestand tegen spanning (1 min) en 75 kV bliksemimpulsspanning, en het bereiken van IP67-beschermingsgraad om vocht, stof en corrosieve stoffen te weerstaan.

Technische specificaties

CH3-10Q/150 Middenset kastcontactdoosserie

Algemene beschrijving

1.De contactdoos wordt gevormd door epoxy met APG-technieken, het wordt gebruikt voor isolatie-isolatie en verbindingsovergang van verschillende schakelkasten.

2. Hoogte: ≤1000m

3. Omgevingstemperatuur: +40ºC~10ºC

4. De relatieve vochtigheid mag niet meer dan 95% bedragen bij een omgevingstemperatuur van +20ºC.

5. GEEN gas, damp of stof die de isolatie van de contactdoos ernstig kunnen aantasten, geen explosieve of corrosieve stoffen.

6. Het koperen contact met de aarde moet bestand zijn tegen een netfrequentietestspanning (effectieve waarde) van 42 kV gedurende 5 minuten en een bliksemimpuls vpltage (piekwaarde) van 75 kV.

7. De temperatuur van de uitgangsterminal mag niet hoger zijn dan 65ºC als de contactdoos lange tijd in nominale stroomconditie wordt gebruikt.

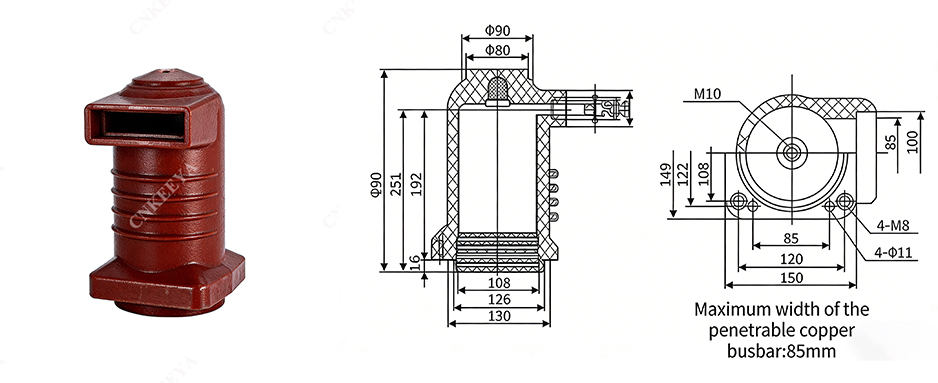

8. Zie de bijgevoegde afbeelding voor de omtrek en installatieafmetingen van de contactdoos.

te gebruiken scènes

Transmissie- en distributiesysteem

De isolerende boogkamer van CNKEEYA is geschikt voor toepassingen van 630A tot 1250A en is vakkundig vervaardigd uit hoogwaardige epoxyhars via het geavanceerde APG-vormproces voor superieure isolatieprestaties en uitzonderlijke mechanische sterkte. Het is ontworpen voor naadloze integratie met standaard met metaal beklede schakelapparatuur, waaronder de KYN28-serie, en levert betrouwbare boogonderdrukking en robuuste isolatiebescherming voor vacuümstroomonderbrekers, waardoor een stabiele en veilige werking van elektrische schakelsystemen wordt gegarandeerd.
