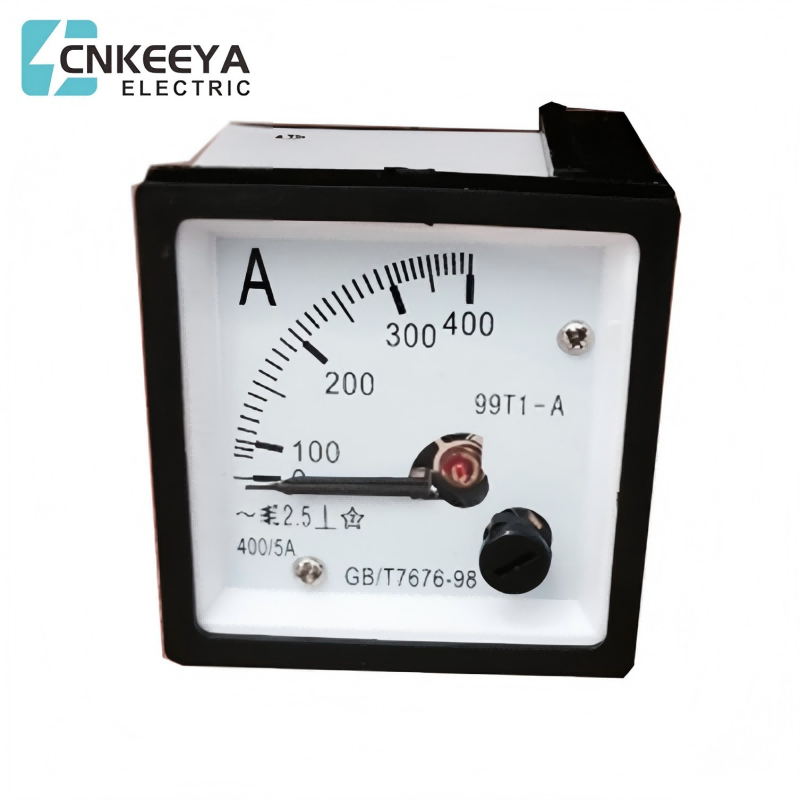

Ampèremeter 99T1-A

De 99T1 ampèremeter is een veelgebruikte wijzerampèremeter, geschikt voor installatie op displaypanelen en grote schakelborden van verschillende besturings- en distributiesystemen om relevante elektrische parameters aan te geven, zoals AC/DC-stroom, spanning, arbeidsfactor, vermogen, synchrone waarde, frequentie, ontvouwingsspanning en overbelastingsstroom.

De 99T1 ampèremeter wordt vaak gebruikt als richtampèremeter. Handig om de specifieke omvang van de stroom te observeren.

Toepassingsbereik

Op grote schaal gebruikt in de volgende industrieën: energiecentrales, distributiefaciliteiten, mechanische apparatuur, schepen, luchtvaart, transformatoren, enz

Internationale standaard

99T1 ampèremeter volgens internationaal erkende wijzerampèremeterspecificaties en afmetingen:

Samenstelling structuur

Samengesteld uit een vast magnetisch circuitsysteem en beweegbare delen. Het magnetische circuitsysteem van het instrument omvat een permanente magneet 1, poolpalmen 2 bevestigd aan de twee polen van de magneet, en een cilindrische ijzeren kern 3 die zich tussen de twee poolpalmen bevindt. De cilindrische ijzeren kern is op de instrumentbeugel bevestigd om de magnetische weerstand te verminderen en een uniform uitstralend magnetisch veld te genereren in de luchtspleet tussen de poolpalm en de ijzeren kern. Wanneer de beweegbare spoel 4 in dit magneetveld rond de rotatie-as afbuigt, zijn de magnetische velden aan de twee effectieve zijden altijd even groot en loodrecht op elkaar. De beweegbare spoel is om een ​​aluminium frame gewikkeld. De schacht is verdeeld in twee delen, voor en achter. Het ene uiteinde van elke halve as is bevestigd op het aluminium frame van de bewegende spoel en het andere uiteinde wordt via de aspunt in het lager ondersteund. Er is ook een wijzer op de voorste halve as geïnstalleerd, die wordt gebruikt om de grootte van de gemeten elektriciteit aan te geven wanneer het bewegende deel afbuigt.

Structurele kenmerken

1: (Instrument)meetcircuit

Het interne circuitgedeelte van de elektriciteitsmeter en zijn accessoires, inclusief de onderling verbonden draden (indien aanwezig). Aangedreven door stroom of spanning, waarvan één of beide de belangrijkste factoren zijn die de gemeten indicatorwaarde bepalen. (Een van de stroom- of spanningswaarden kan de gemeten waarde zelf zijn)

2 Stroomcircuit

Een meetcircuit waarvan de stroom de belangrijkste factor is die de gemeten indicatorwaarde bepaalt.

Opmerking: De stroom die door de stroomlijn gaat, kan rechtstreeks de gemeten stroom zijn, of worden geleverd door een externe stroomtransformator, afgevoerd door een externe shunt, en evenredig aan de gemeten stroom.

3 spanningslijnen

Een meetcircuit waarin de aangelegde spanning de belangrijkste factor is die de gemeten indicatorwaarde bepaalt.

Opmerking: De spanning die op de spanningslijn wordt toegepast, kan de gemeten spanning zijn, of de spanning geleverd door een externe spanningstransformator of spanningsdeler, of de spanning die evenredig is aan de gemeten spanning afkomstig van een externe serieweerstand (impedantie).

4 Externe meetlijnen

Het externe circuitgedeelte van het instrument, waaruit de gemeten waarde kan worden verkregen

5 hulplijnen

Noodzakelijk voor instrumentbediening, meetcircuits buiten het circuit.

6 Hulpvoeding

Hulpcircuit voor het leveren van elektrische energie

7 meetcomponenten

Enkele componentcombinaties van meetelementen. Ze kunnen ervoor zorgen dat het beweegbare deel beweging produceert die verband houdt met het gemeten object onder invloed van het gemeten object.

8 beweegbare delen

De beweegbare onderdelen van het meetelement.

9 indicatorapparaat

Het onderdeel in het meetinstrument dat de gemeten waarde weergeeft.

10 indicator

Een onderdeel dat een schaal gebruikt om de positie van een beweegbaar onderdeel aan te geven.

11: Schaalliniaal

Een reeks markeringen en cijfers, gecombineerd met indicatoren, kan worden gebruikt om de gemeten waarde te verkrijgen.

12 scheidingslijn

De markeringen op de wijzerplaat verdelen de schaal in passende intervallen om de positie van de indicator te bepalen.

13 Nul-scheidingslijn

Het nulcijferige teken op de wijzerplaat.

14 divisies

De afstand tussen twee willekeurige aangrenzende scheidslijnen.

15 graden cijfers

Een reeks cijfers gecombineerd met de scheidingslijn.

16 Mechanische nulpositie

De evenwichtspositie van de indicator nadat het meetelement van de mechanische besturing is uitgeschakeld. Deze positie kan al dan niet samenvallen met de nulscheidingslijn.

Bij instrumenten met mechanische compressie-nulpositie komt de mechanische nulpositie niet overeen met de scheidslijn.

Bij instrumenten zonder significante mechanische reactiekrachten is de mechanische nulpositie onzeker.

Nauwkeurigheid

De precisie van instrumenten wordt nauwkeurigheid genoemd, ook wel precisie genoemd. Er kan worden gezegd dat precisie en fout tweelingbroers zijn, omdat het bestaan ​​van fouten aanleiding geeft tot het concept van precisie. Kortom, instrumentnauwkeurigheid verwijst naar de mate waarin de gemeten waarde van het instrument dicht bij de werkelijke waarde ligt, meestal uitgedrukt als relatieve procentuele fout (ook bekend als relatieve conversiefout).

Variatie

Variatie verwijst naar het maximale verschil tussen de aangegeven waarden van een instrument wanneer de gemeten variabele (die kan worden opgevat als het ingangssignaal) meerdere keren vanuit verschillende richtingen dezelfde waarde bereikt. Met andere woorden, de variatie van de gemeten parameter van klein naar groot (positieve karakteristiek) en van groot naar klein (omgekeerde karakteristiek) is de mate waarin de gemeten parameter niet overeenkomt onder constante externe omstandigheden. Het verschil tussen de twee wordt instrumentvariatie genoemd

Gevoeligheid

Gevoeligheid verwijst naar de gevoeligheid van een instrument voor veranderingen in de gemeten parameter, of met andere woorden, het vermogen om te reageren op veranderingen in de gemeten grootheid. Het is de verhouding tussen de toename van de uitgangsverandering en de toename van de ingangsverandering in stabiele toestand. Gevoeligheid wordt ook wel de "versterkingsratio" genoemd en is de helling van elk punt op de raaklijn van de statische kenmerken van het instrument. Het verhogen van de versterkingsfactor kan de gevoeligheid van het instrument verbeteren. Het simpelweg verhogen van de gevoeligheid verandert niets aan de basisprestaties van het instrument, dat wil zeggen dat de nauwkeurigheid van het instrument niet verbetert. Integendeel, er kunnen soms oscillatieverschijnselen optreden, die een instabiele output veroorzaken. De gevoeligheid van het instrument moet op een passend niveau worden gehouden.
