Ammeter 99T1-A

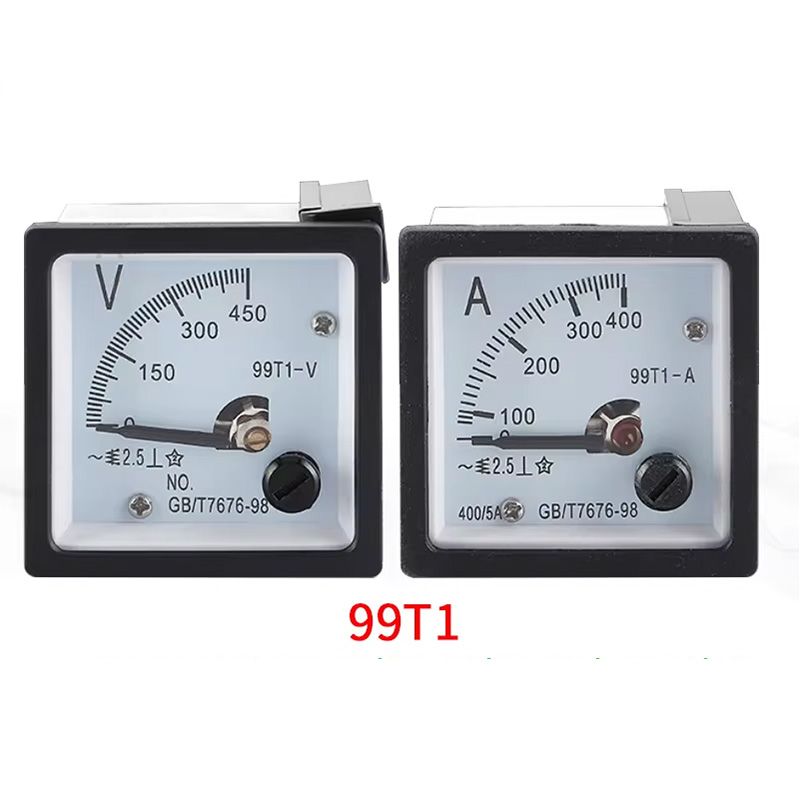

De 99T1 -ampèremeter is een veelgebruikte pointerammeter, geschikt voor installatie op display -panelen en grote schakelplaten van verschillende besturings- en distributiesystemen om relevante elektrische parameters zoals AC/DC -stroom, spanning, vermogensfactor, vermogen, vermogen, synchrone waarde, frequentie, ongebruikelijke spanning en overladenstroom aan te geven.
De 99T1 -ampèremeter wordt vaak gebruikt als een pointerammeter. Handig om de specifieke omvang van de stroom te observeren.
Toepassingscope
Op grote schaal gebruikt in de volgende industrieën: energiecentrales, distributiefaciliteiten, mechanische apparatuur, schepen, luchtvaart, transformatoren, enz
Internationale standaard
99T1 Ammeter Volgens internationaal erkende specificaties en afmetingen van de pointer Ammeter:
Samenstellingsstructuur
Samengesteld uit een vast magnetisch circuitsysteem en beweegbare delen. Het magnetische circuitsysteem van het instrument omvat een permanente magneet 1, poolpalmen 2 gefixeerd aan de twee polen van de magneet en een cilindrische ijzerkern 3 tussen de twee poolpalmen. De cilindrische ijzerkern wordt op de instrumentenbeugel bevestigd om de magnetische weerstand te verminderen en een uniform stralend magnetisch veld in de luchtspaar tussen de poolpalm en de ijzerkern te genereren. Wanneer de beweegbare spoel 4 in dit magnetische veld rond de rotatieas afbuigt, zijn de magnetische velden op de twee effectieve zijden altijd gelijk in grootte en loodrecht op elkaar. De beweegbare spoel wordt rond een aluminium frame gewikkeld. De as is verdeeld in twee delen, voor en achter. Het ene uiteinde van elke halve as is gefixeerd op het aluminium frame van de bewegende spoel en het andere uiteinde wordt ondersteund in het lager door de schachtpunt. Er is ook een aanwijzer geïnstalleerd op de voorste halve as, die wordt gebruikt om de grootte van de gemeten elektriciteit aan te geven wanneer het beweegbare deel afbuigt.
Structurele kenmerken
1: (instrument) Circuit meet
Het interne circuitgedeelte van de elektriciteitsmeter en zijn accessoires, inclusief de onderling verbonden draden (indien aanwezig). Aangedreven door stroom of spanning, een of beide zijn de belangrijkste factoren die de gemeten indicatorwaarde bepalen. (Een van de stroom of spanning kan de gemeten zelf zijn)
2 stroomcircuit
Een meetcircuit waarvan de stroom de belangrijkste factor is die de gemeten indicatorwaarde bepaalt.
Opmerking: de stroom die door de huidige lijn gaat, kan rechtstreeks de gemeten stroom zijn, of geleverd door een externe stroomtransformator, uitgesteld door een externe shunt, en evenredig met de gemeten stroom.
3 spanningslijnen
Een meetcircuit waarin de toegepaste spanning de belangrijkste factor is die de gemeten indicatorwaarde bepaalt.
Opmerking: de spanning die op de spanningslijn wordt toegepast, kan de gemeten spanning zijn, of de spanning geleverd door een externe spanningstransformator of spanningsdeler, of de spanning die evenredig is met de gemeten spanning uit een externe seriesweerstand (impedantie).
4 externe meetlijnen
Het externe circuitgedeelte van het instrument, waaruit de gemeten waarde kan worden verkregen
5 hulplijnen
Noodzakelijk voor instrumentbewerking, het meten van circuits buiten het circuit.
6 Hulpvoeding
Hulpcircuit voor het leveren van elektrische energie
7 Componenten meten
Sommige componentcombinaties van het meten van elementen. Ze kunnen ervoor zorgen dat het beweegbare deel beweging produceert gerelateerd aan het gemeten object onder de werking van het gemeten object.
8 beweegbare delen
De beweegbare componenten van het meetelement.
9 Indicatorapparaat
De component in het meetinstrument dat de gemeten waarde weergeeft.
10 indicator
Een component die een schaal gebruikt om de positie van een beweegbaar onderdeel aan te geven.
11: Schaalliniaal
Een reeks markers en getallen, gecombineerd met indicatoren, kan worden gebruikt om de gemeten waarde te verkrijgen.
12 Divisielijn
De markeringen op de wijzerplaat delen de schaal in geschikte intervallen om de positie van de indicator te bepalen.
13 Zero Dividing Line
De nulcijfer op de wijzerplaat.
14 Divisies
De afstand tussen twee aangrenzende scheidslijnen.
15 graden cijfers
Een reeks getallen gecombineerd met de scheidslijn.
16 Mechanische nul positie
De evenwichtspositie van de indicator na het meetelement van de mechanische regeling is uitgeschakeld. Deze positie kan samenvallen met al dan niet samenvallen met de Zero Division -lijn.
In instrumenten met nulpositie van mechanische compressie komt de mechanische nulpositie niet overeen met de scheidslijn.
In instrumenten zonder significante mechanische reactiekrachten is de mechanische nulpositie onzeker.
Nauwkeurigheid
De precisie van instrumenten wordt nauwkeurigheid genoemd, ook bekend als precisie. Er kan worden gezegd dat precisie en fout tweelingbroers zijn, omdat het bestaan van fouten aanleiding geeft tot het concept van precisie. Kortom, instrumentnauwkeurigheid verwijst naar de mate waarin de gemeten waarde van het instrument dicht bij de werkelijke waarde ligt, meestal uitgedrukt als relatieve procentuele fout (ook bekend als relatieve conversiefout).
Variatie
Variatie verwijst naar het maximale verschil tussen de aangegeven waarden van een instrument wanneer de gemeten variabele (die kan worden begrepen als het ingangssignaal) meerdere keren dezelfde waarde uit verschillende richtingen bereikt. Met andere woorden, de variatie van de gemeten parameter van klein tot groot (positief karakteristiek) en van groot tot klein (omgekeerde karakteristiek) is de mate waarin de gemeten parameter niet overeenkomt met constante externe omstandigheden. Het verschil tussen de twee wordt instrumentvariatie genoemd
Gevoeligheid
Gevoeligheid verwijst naar de gevoeligheid van een instrument voor veranderingen in de gemeten parameter, of met andere woorden, het vermogen om te reageren op veranderingen in de gemeten hoeveelheid. Het is de verhouding van de toename van de uitgangsverandering tot de toename van de invoerverandering in stabiele toestand. Gevoeligheid wordt soms ook wel de "versterkingsverhouding" genoemd en is de helling van elk punt op de raaklijn van de statische kenmerken van het instrument. Het vergroten van de versterkingsfactor kan de gevoeligheid van het instrument verbeteren. Het simpelweg vergroten van de gevoeligheid verandert niet de basisprestaties van het instrument, dat wil zeggen dat de nauwkeurigheid van het instrument niet verbetert. Integendeel, soms kunnen oscillatiefenomenen optreden, waardoor onstabiele output veroorzaakt. De gevoeligheid van het instrument moet op een geschikt niveau worden gehandhaafd.
